21
защитные функции

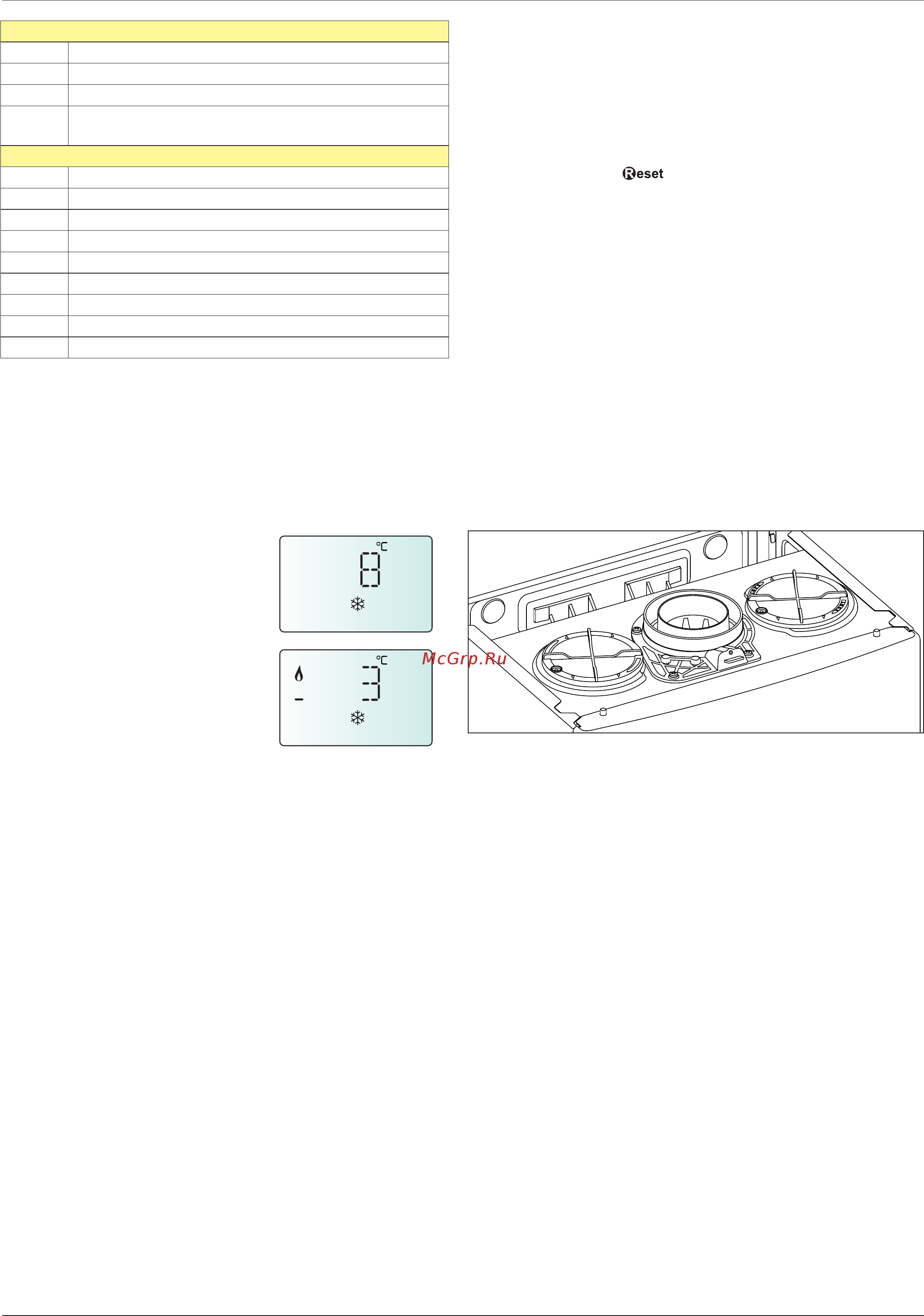

Анализ продуктов сгорания (режим «Трубочист»)
В котле в месте присоединения дымохода/воздуховода имеется
два отверстия, с помощью которых можно определять температуру
продуктов сгорания и подаваемого в камеру воздуха, содержание
O2, CO2 и т.д.
Для доступа следует отвернуть передний винт и демонтировать
металлическую пластину с уплотнительной прокладкой.
Для перехода в режим анализа дымовых газов нажмите и
удерживайте кнопку
10 секунд. В этом режиме котел будет
работать на максимально возможной мощности. Через 10 мин
котел возвращается в обычный режим работы. Чтобы перевести
котел в обычный режим немедленно, выключите и повторно
включите его.
По окончании анализа установите металлическую пластину на
место и убедитесь в плотности прилегания уплотнения.
Контроль удаления продуктов сгорания
Котел позволяет контролировать исправность системы удаления
продуктов сгорания путём измерения общего перепада давления.
С помощью дифференциального манометра, подключенного к
штуцерам камеры сгорания, можно контролировать перепад ΔP
срабатывания реле давления дымовых газов.
Чтобы котел устойчиво и надлежащим образом работал,
измеренное на максимальной тепловой мощности значение
должно быть не менее 0,47 мбар (для моделей 24 кВт) или 0,70 мбар
(для моделей 28/32 кВт).
Защита от замерзания
Режим защиты от замерзания включается по сигналу от датчика
температуры в подающей линии контура отопления и не зависит
от других устройств управления, но при этом котел должен быть
подключен к сети электропитания.
В случае понижения температуры в контуре отопления ниже 8 °С на 2
минуты включится насос.
По истечении двух минут работы насоса, выполнятся следующие
операции:
a) если температура в контуре
отопления > 8 °С, то насос отключится;
б) если температура в контуре
отопления от 4 до 8 °С, то насос будет
работать еще две минуты;
в) если температура в контуре
отопления < 4 °C, то включится
горелка (в режиме отопления) и будет
работать на минимальной мощности
до тех пор, пока температура не
поднимется до 33 °С, после этого
горелка отключится, а насос будет
работать в течение двух минут.
Режим защиты от замерзания
включается только в следующих случаях
(при нормальном функционировании
котла):
- давление в контуре соответствует норме;
- котел подключен к сети электропитания, на панели управления
подсвечивается индикатор ;
- к котлу осуществляется подача газа.
Подача воздуха и удаление продуктов сгорания.
607
Пневмореле ВКЛ (вентилятор НЕ работает)
608
Пневморел ВЫКЛ (вентилятор работает)
6P1
Задержка срабатывания реле давления продуктов сгорания
6P2
Размыкание контактов реле давления продуктов
сгорания при нормальной работе вентилятора
Мультизональное регулирование
701
Датчик t подачи зоны 1 неисправен
702
Датчик t подачи зоны 2 неисправен
703
Датчик t подачи зоны 3 неисправен
711
Датчик температуры возврата зоны 1 неисправен
712
Датчик температуры возврата зоны 2 неисправен
713
Датчик температуры возврата зоны 3 неисправен
722
Перегрев зоны отопления 2
723
Перегрев зоны отопления 3
750
Неизвестная гидравл. схема зонального модуля
