установка

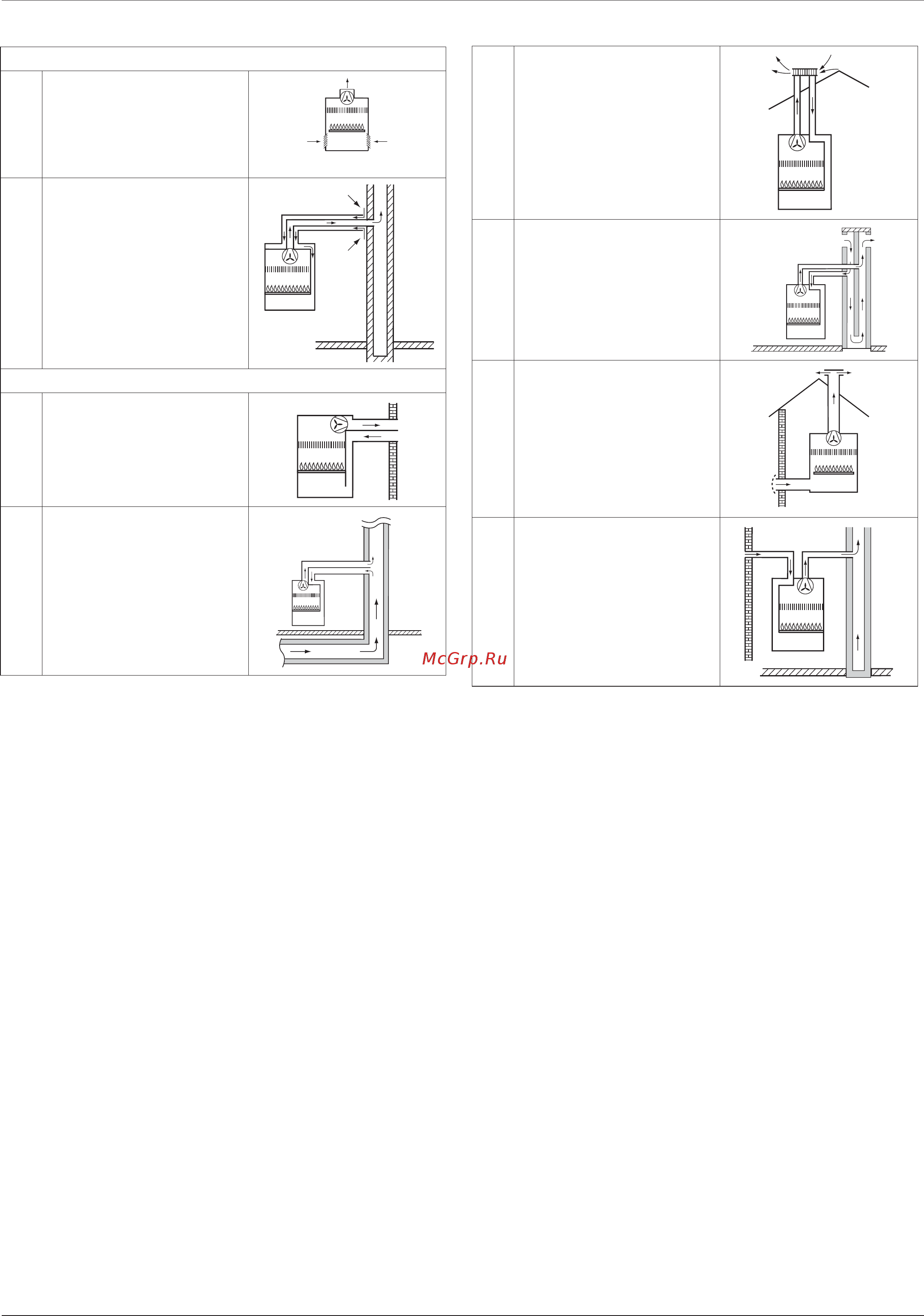

Типы дымоходов/воздуховодов
B - Подача воздуха из помещения (открытая камера сгорания)
B22
Отвод продуктов сгорания
наружу; подача воздуха из
помещения
B32
Отвод продуктов сгорания
через индивидуальный или
общий встроенный дымоход
здания; подача воздуха из
помещения.
С - Подача воздуха снаружи (закрытая камера сгорания)
C12
Система для отвода продуктов
сгорания и подвода воздуха
через внешнюю стену здания
(одинаковый диапазон
давлений)
C22
Подача воздуха и отвод
продуктов сгорания через
индивидуальный или общий
встроенный дымоход здания
C32
Система для отвода продуктов
сгорания и подвода воздуха
через кровлю здания
(одинаковый диапазон
давлений)
C42
Подача воздуха и отвод
продуктов сгорания через
индивидуальный или общий
встроенный дымоход здания
C52
Система для отвода продуктов
сгорания через кровлю здания
и подвода воздуха через
наружную стену
C82
Отвод продуктов сгорания
через индивидуальный или
общий встроенный дымоход
здания; подача воздуха через
наружную стену
