![Ariston CLAS EVO SYSTEM 15 CF [5/32] Описание котла](/img/pdf.png)
Ariston CLAS EVO SYSTEM 15 CF [5/32] Описание котла
![Ariston CLAS EVO SYSTEM 15 FF [5/32] Описание котла](/views2/1406412/page5/bg5.png)
5

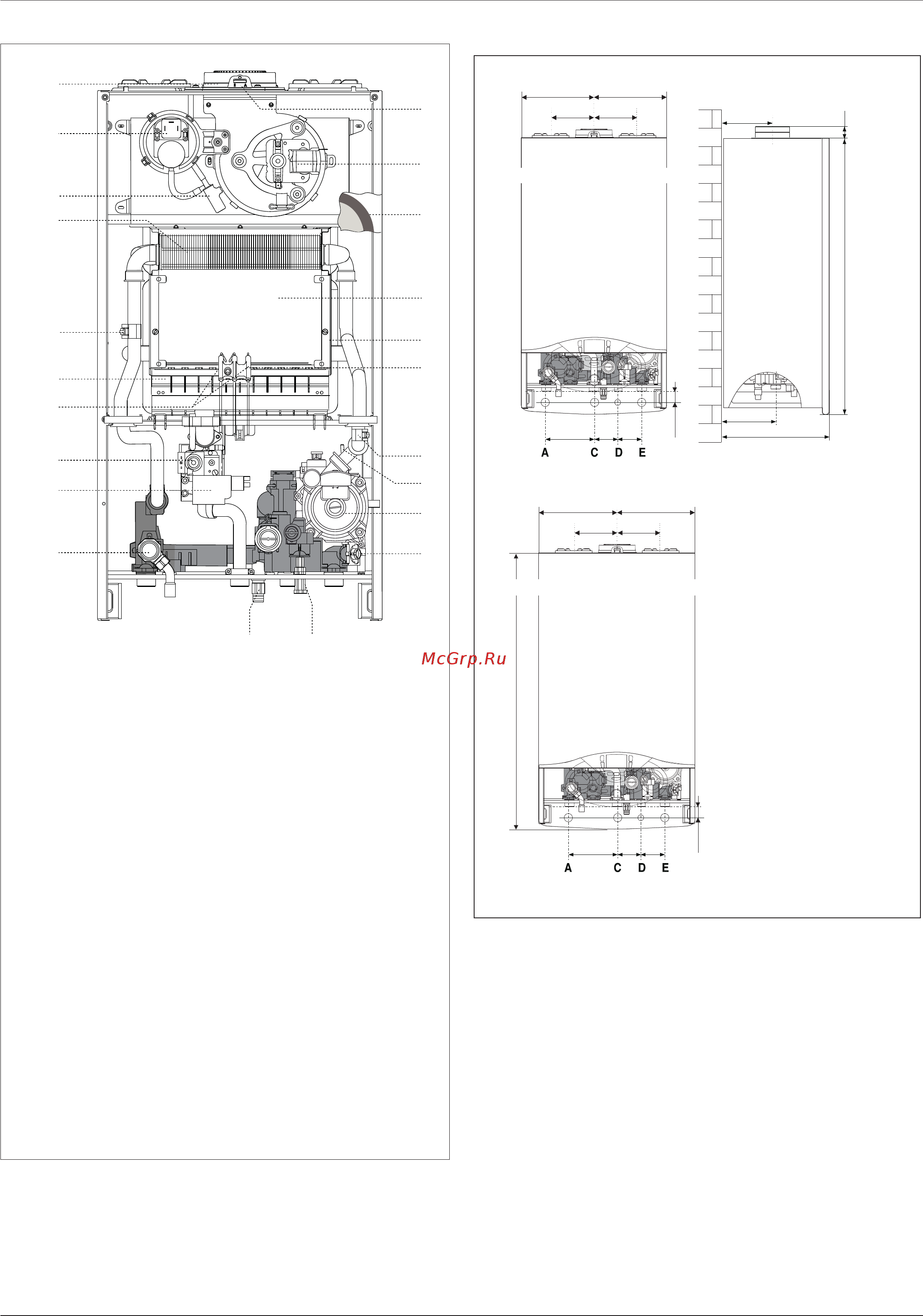

описание котла
Общий вид
1
2
3
6
7
9
10
12
14 16
17
18
19
20
22
23
24
25
26
27
8
4
Обозначение
1. Патрубок выхода продуктов сгорания
2. Пневмореле
3. Конденсатосборник
4. Первичный теплообменник
6. Датчик температуры на подаче в контур отопления
7. Горелка
8. Электроды розжига
9. Газовый клапан
10. Устройство розжига
12. Предохранительный клапан контура отопления (3 бара)
14. Сливной кран
16. Кран подпитки
17. Фильтр контура отопления
18. Циркуляционный насос с воздухоотводчиком
19. Реле мин. давления
20. Датчик температуры на возврате из контура отопления
22. Электрод контроля пламени
23. Теплоизоляционная панель камеры сгорания из
минерального волокна
24. Камера сгорания
25. Расширительный бак
26. Вентилятор
27. Точка анализа продуктов сгорания
Размеры
A. Патрубок подачи в
контур отопления
C. Подвод газа
D. Подвод холодной воды
E. Возврат из контура
отопления
Размеры
28
200
150
315
120 120
200
180
65 132 67
25 770
28
770
220
120 120
220
65132 67
CLAS EVO SYSTEM 15/24 FF
CLAS EVO SYSTEM 32 FF
