16
пуск в эксплуатацию
Проверка параметров газа
Демонтируйте переднюю декоративную панель и опустите
панель управления.
Проверка давления на входе

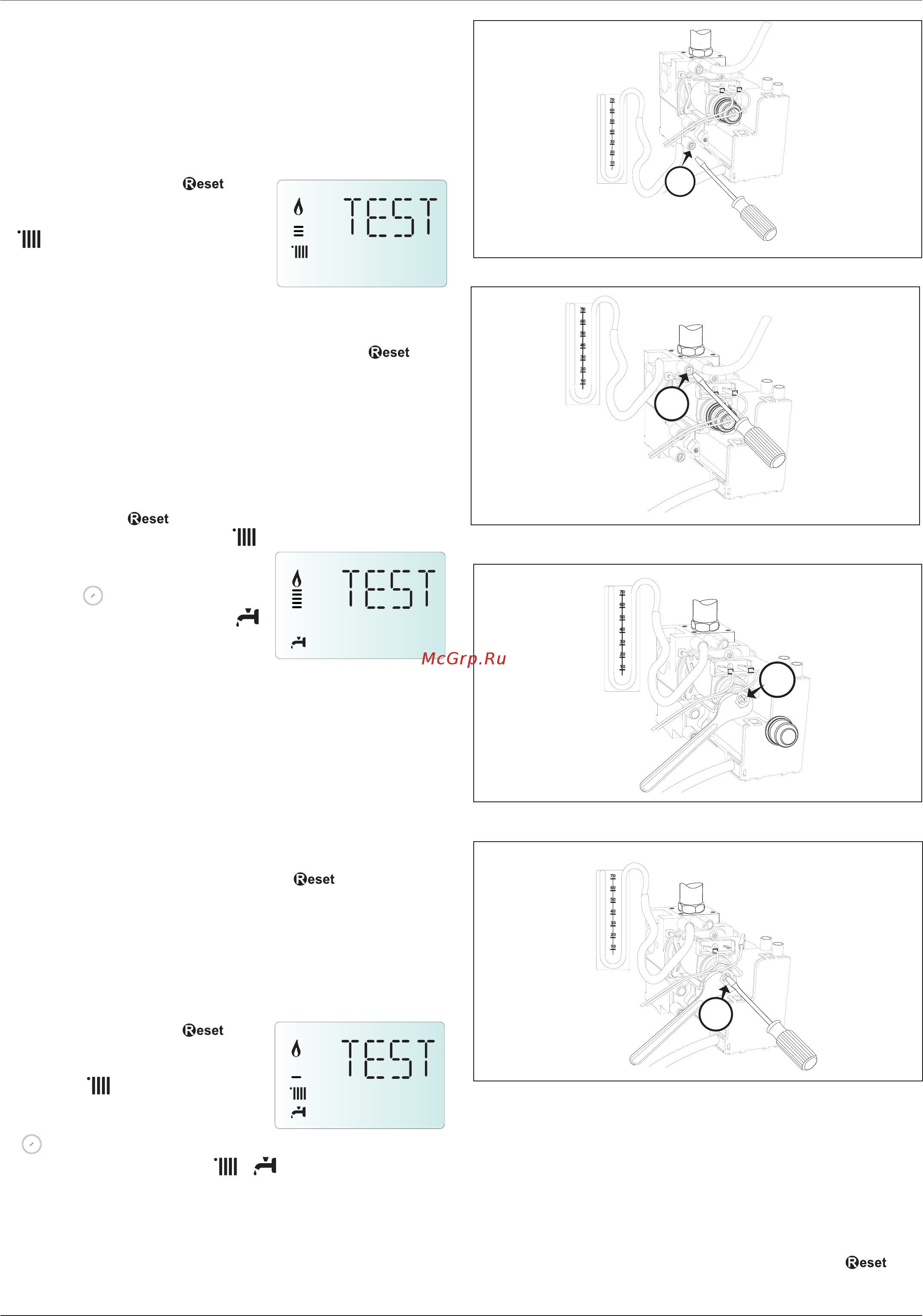

1. Ослабьте винт «1» (рис. a) и вставьте соединительную трубку
манометра в патрубок отбора давления.
2. Запустите котел на максимальной мощности в режиме
«Трубочист»
Нажмите кнопку
и
удерживайте 10 с, на дисплее
появляется надпись «TEST» и символ
.
Давление газа на входе должно
соответствовать номинальному для
данного типа газа.
3. По окончании проверки затяните винт “1” и убедитесь, что он
затянут плотно.
4. Через 30 мин или при повторном нажатии на кнопку котел
выходит из режима «Трубочист».
Проверка максимальной мощности
1. Для проверки максимальной мощности ослабьте винт «2» (рис.
b) и подключите трубку манометра к штуцеру отбора давления.
2. Отсоедините трубку-компенсатор камеры сгорания.
3. Включите котел в режиме максимальной мощности, используя
режим “Трубочист”.
Нажмите кнопку и удерживайте 10 с, на дисплее появляется
надпись «TEST» и символ
.
Котел работает на максимальной
мощности отопления. Поверните
рукоятку
а дисплее появляется
символ водоразборного крана
, котел работает на максимальной
мощности ГВС. Давление газа на
входе должно соответствовать
указанному для данного типа газа в сводной таблице
параметров в зависимости от типа газа. В противном случае
снимите защитный колпак и поверните по часовой стрелке для
увеличения мощности и наоборот регулировочный винт «3»
(рис. c).
4. По окончании проверки затяните винт «2» и убедитесь, что он
затянут плотно.
5. Установите на место защитный колпак регулятора.
6. Подключите трубку-компенсатор.
7. Котел выходит из режима «Трубочист» автоматически через 30
мин или немедленно по нажатии кнопки .
1
2
4
(a)
(b)
(c)
(d)
3
Проверка минимальной мощности
1. Для проверки минимальной мощности ослабьте винт «2» (рис. b)
и подключите трубку манометра к штуцеру отбора давления.
2. Отсоедините трубку-компенсатор камеры сгорания.
3. Включите котел в режиме максимальной мощности, используя
режим “Трубочист”.
Нажмите кнопку и
удерживайте 10 с, на дисплее
появляется надпись «TEST» и
символ
. Котел работает
на максимальной мощности
отопления. Поверните рукоятку
пока на дисплее не появятся
символы: радиатор и кран
. В этом режиме котел
работает в режиме минимальной мощности.
Отсоедините провод от регулятора давления (модулятора).
Давление газа на входе должно соответствовать указанному
для дан¬ного типа газа в сводной таблице параметров в
зависимости от типа газа. В противном случае отрегулируйте
его винтом «4» (рис. d).
4. По окончании проверки затяните винт «2» и убедитесь, что он
затянут плотно.
5. Подключите провод к регулятору давления.
6. Подключите трубку-компенсатор.
7. Котел выходит из режима «Трубочист» через 30 мин
автоматически либо немедленно по нажатии кнопки .
