6 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
25 35 45 55
Теплопроизводительность кВт 25–33 33–45 42–61 50–69
Полезная мощность кВт 22–29 29–40 38–54 45–62
КПД сгорания % 87 88 88 89
Общий объем л 157 178 132 162
Объем контура отопления л 83 104 70 82
Присоединение контура отопления ∅ 1” 1” 1” 1”
Присоединение контура водоснабжения ∅ 3/4” 3/4” 3/4” 3/4”
Площадь поверхности внутреннего бака м
2
1,59 1,59 1,99 2,46
Масса сухая кг 1,59 1,59 1,99 2,46
Размеры 25 35 45 55 F25 F35 F45 F55 G25 G35 G45 G55
A 1497 1697 1497 1697 1497 1697 1497 1697 1497 1697 1497 1697
B 130 130 150 150 130 130 150 150 130 130 150 150
C 360 360 390 390 360 360 390 390 360 360 390 390
D 565 565 565 565 818 818 818 848 755 755 755 755
кг 145 156 168 200 157 168 180 212 159 170 182 214
6.3 ХАРАКТЕРИСТИКИ КОТЛА
6.1 ГАБАРИТНЫЕ РАЗМЕРЫ
Изделие поставляется полностью собранным, проверенным
и упакованным: на деревянном основании, с защитой
боковых граней от повреждения, обернутым в термо
усаженную пластиковую пленку.
При получении и после распаковки проверьте изделие на
предмет повреждений. Для целей транспортировки
ознакомьтесь с габаритными размерами и массой,
приведенными ниже:
6.2 ЭКСПЛУАТАЦИОННЫЕ ПАРАМЕТРЫ
Максимальное рабочее давление (бойлер заполнен водой)
– контур отопления: 3 бар
– контур водоснабжения: 10 бар
Испытательное давление (бойлер заполнен водой)
– контур отопления: 4,5 бар
– контур водоснабжения: 13 бар
Рабочая температура
– максимальная температура: 90°C

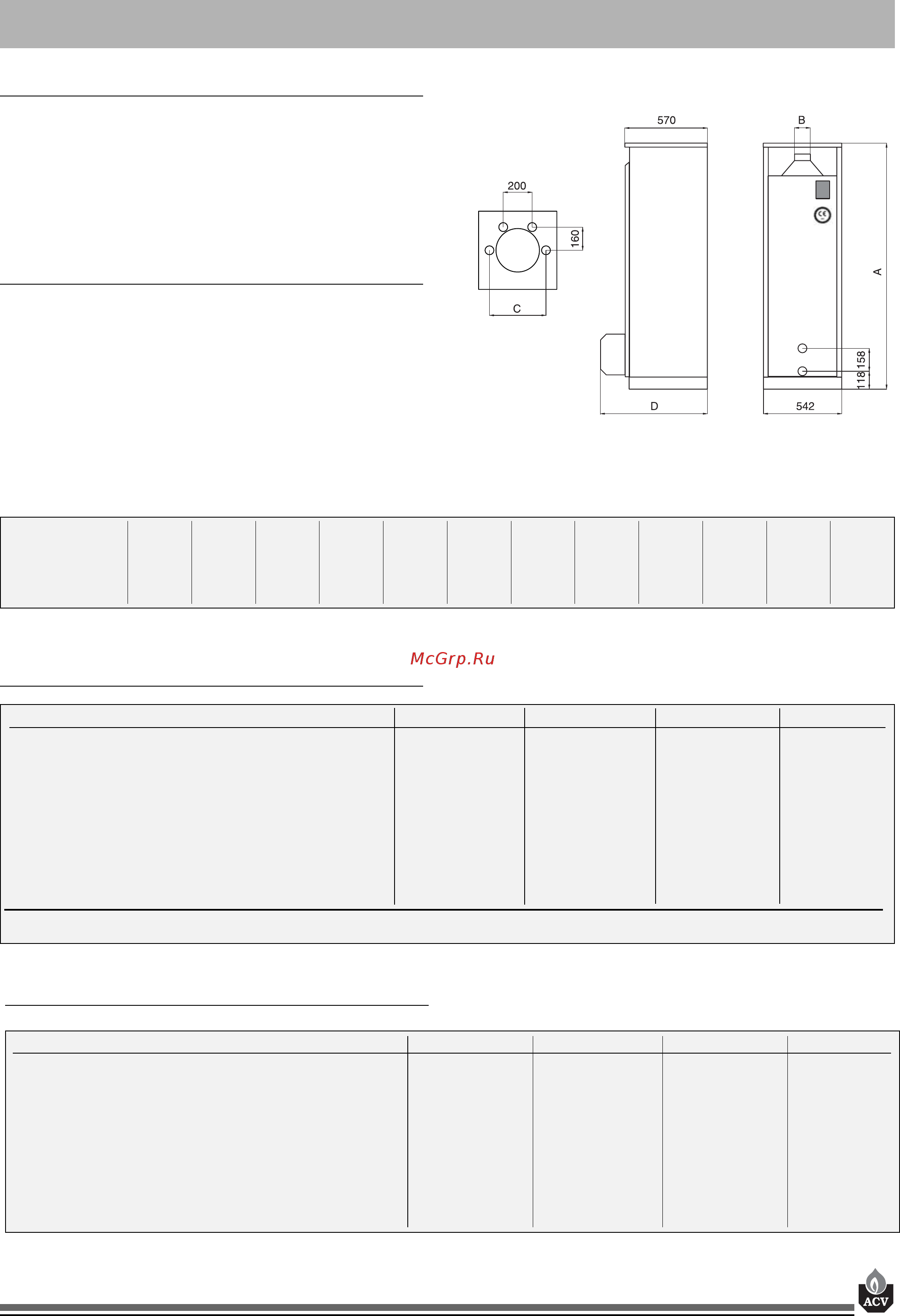

Рис. 18: Габаритные размеры
6.3 ПРОИЗВОДИТЕЛЬНОСТЬ САНИТАРНОЙ
ГОРЯЧЕЙ ВОДЫ
Производительность санитарной горячей воды 25 – F25 – G25 35 – F35 – G35 45 – F45 – G45 55 – F55 – G55
Температура контура отопления 80°C
Пиковая произвсть при 40°С (∆Т = 30°С) литров/10мин 268 285 316 362
Пиковая произвсть при 40°С (∆Т = 30°С) литров/60мин 806 1035 1284 1533
Непрерывная произвсть при 40°С (∆Т = 30°С) литров/час 645 900 1161 1405
Температура контура отопления 80°C
Выход на режим минут 32 29 16 16
После производства 140 л при 45°C минут 15 11 9 7
Результаты получены без термостатического смесителя при температуре холодной воды 10°С
