ACV Delta Performance F55 [14/21] Инструкция пользователя
![ACV Delta Performance F55 [14/21] Инструкция пользователя](/views2/1407247/page14/bge.png)
7 ИНСТРУКЦИЯ ПОЛЬЗОВАТЕЛЯ
14
7.1.2 ДАВЛЕНИЕ В СИСТЕМЕ ОТОПЛЕНИЯ
Ваша система отопления оснащена предохранительным кла
паном, настроенным на 3 бар.
Прежде всего, убедитесь, что теплоноситель в системе отоп
ления находится под давлением. В холодное время года
и после выпуска воздуха из системы манометр может пока
зывать давление в системе между 1 и 2 бар, в зависимости
от высоты здания: (при 5 м – 1 бар; 10 м – 1,5 бар; 15 м –
2 бар).
Для повышения давления, откройте кран заполнения систе
мы (рис. 2 и 3, стр. 3). После заполнения убедитесь, что кран
снова закрыт. Удалите воздух из системы для получения пра
вильных показаний давления.
7.1.3 ПРЕДОХРАНИТЕЛЬНЫЙ КЛАПАН (система отопле
ния) (поз. 2, рис. 3 на странице 3)
Рекомендуется ежемесячная проверка:
Поверните ручку предохранительного клапана по стрелке
до щелчка несколько раз для слива системы, чтобы убедит
ся, что клапан работает нормально.
Вода, вытекающая из предохранительного
клапана, может иметь высокую температуру
и привести к ожогам. Трубка, соединяющая
предохранительный клапан со сливом в канали
зацию, должна сообщаться с атмосферой.
Убедитесь, что никто не находится рядом
с потоком воды.
Если вы заметили чтолибо необычное
при этом действии, обратитесь к вашему
специалисту по монтажу.
7.1.4 ГРУППА БЕЗОПАСНОСТИ (система водоснабже
ния) (поз. 1, рис. 5a и 5b на странице 4)
Рекомендуется ежемесячная проверка:
Поверните ручку предохранительного клапана на несколько
секунд для слива системы, чтобы убедится, что клапан рабо
тает нормально.
Вода, вытекающая из группы безопасности,
может иметь высокую температуру и привести
к ожогам. Трубка, соединяющая предохрани
тельный клапан со сливом в канализацию,
должна сообщаться с атмосферой.
Убедитесь, что никто не находится рядом
с потоком воды.
Если вы заметили чтолибо необычное при
этом действии, обратитесь к вашему специалис
ту по монтажу.
7.1 ЭКСПЛУАТАЦИЯ КОТЛА
7.1.1 ОЗНАКОМЬТЕСЬ С ПАНЕЛЬЮ УПРАВЛЕНИЯ
(рис. 23)
Перед выполнением любых работ отключите
электропитание на распределительном щите ко
тельного помещения. Выключите главный вык
лючатель котла. (поз. 2, рис. 23)
1 – Регулируемый термостат 60–90°С (поз. 1, рис. 23)
Система радиаторного отопления проектируются на макси
мальную рабочую температуру 90°С. Когда используется бо
лее низкая температура, применение 3х ходового смесителя
(рис. 3, стр. 3) позволяет регулировать температуру вручную
или, если вы решите установить регулятор, автоматически.
Мы рекомендует устанавливать термостат на максимальное
значение для достижения лучшей производительности систе
мы горячего водоснабжения.
Существует риск ожога горячей санитарной во
дой!
Вода, находящаяся в контуре водоснабжения может иметь
очень высокую температуру.
В случае если вы установите термостатический смеситель
(рис. 5b, стр. 5) температура санитарной горячей воды в тру
бах никогда не превысит 60°С. Рекомендуется использова
ние смесительного крана на каждой точке водоразбора.
2 – Главный выключатель (поз. 2, рис. 23)
Должен быть выключен при проведении любых работ.
3 – Переключатель «зима–лето» (поз. 3, рис. 23)
Позиция «зима»: активизирует функции отопления и горяче
го водоснабжения. Позиция «лето»: комнатный термостат
или контроллер (§2.2.4) отключаются. Выключается также
циркуляционный насос системы отопления. Функционирует
только система горячего водоснабжения. Вы можете исполь
зовать термостат (1) для снижения температуры и экономии
энергии. Если вам недостаточно санитарной горячей воды
мы рекомендуем установить термостат (1) на максимальное
значение.
При похолодании снова активируйте режим «зима» для
включения системы отопления.
4 – Термометр (поз. 4, рис. 23)
Показывает текущую температуру теплоносителя в контуре
отопления.
5 – Контроллер (поз. 5, рис. 23)
См. прилагаемую инструкцию, если вы выбрали эту опцию.

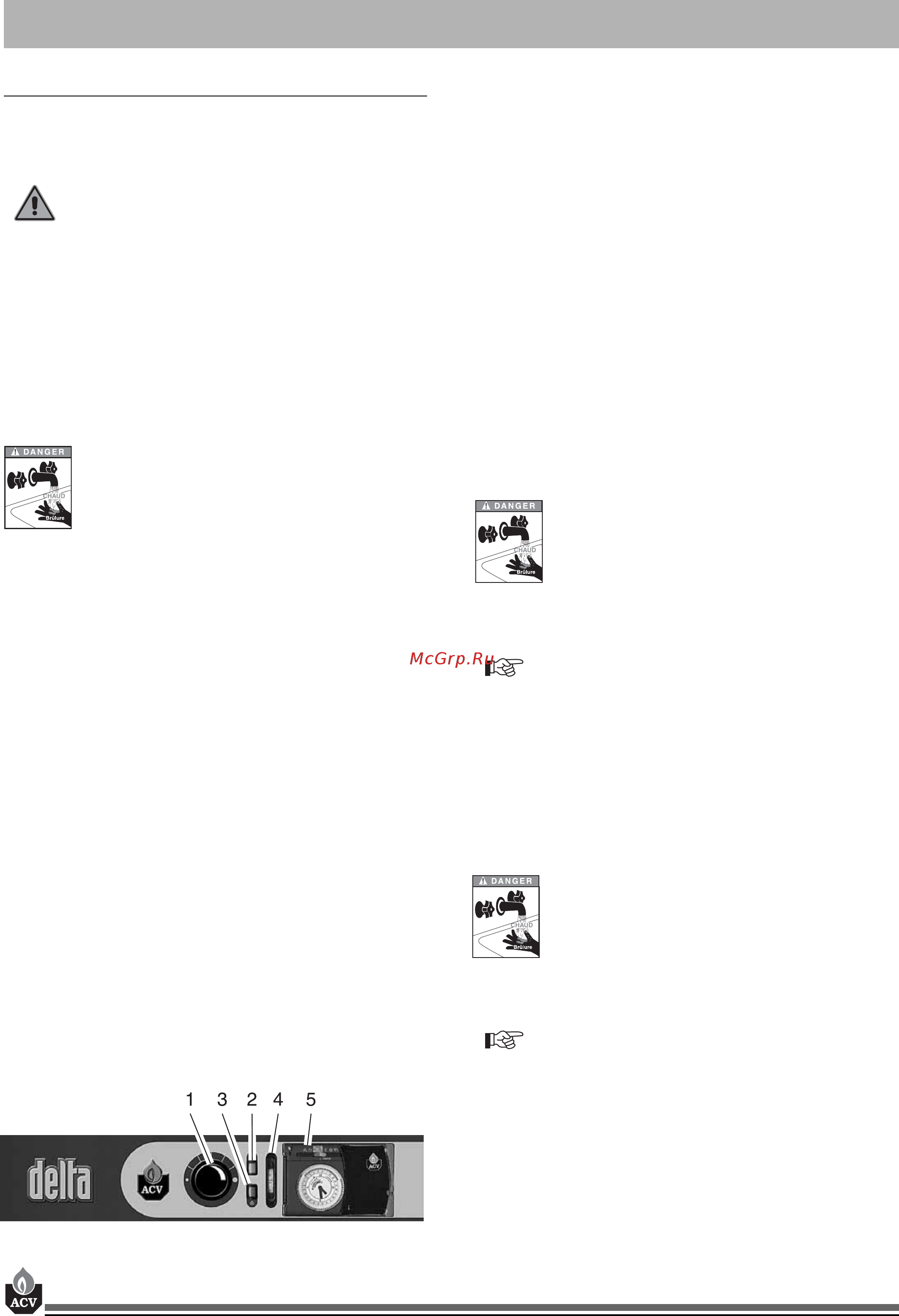

Рис. 23: Панель управления
