ACV Delta Performance F55 [3/21] Вентиляция помещение котельной должно быть оборудовано приточной и вытяжной вентиляцией как показано ниже
![ACV Delta Performance F55 [3/21] Вентиляция помещение котельной должно быть оборудовано приточной и вытяжной вентиляцией как показано ниже](/views2/1407247/page3/bg3.png)
Вентиляция
25–F25 35–F35 45–F45 55–F55 G25 G35 G45 G55
Мин. требуемый приток воздуха
м
3
/час
50–66 66–90
84–122 100–138
45 63 81 99
Вытяжное отверстие (A) дм
2
2 2 2 2 1,5 1,5 1,5 1,5
Приточное отверстие (B) дм
2
1,5 1,5 1,5 1,5–2,1 1,5 1,5 1,5 1,7
Дымоход
Е = 5 м ∅ мин. F мм
158–182 182–213 208–248 226–266
160 189 215 236
Е = 10 м ∅ мин. F мм
133–153 153–179 175–209 190–223
135 159 181 199
Е = 15 м ∅ мин. F мм
130–138 138–162 158–188 172–202
130 143 163 179
2.2.2 ПРИСОЕДИНЕНИЕ СИСТЕМЫ ОТОПЛЕНИЯ
2.2.2.1 ПРИМЕР С ОСНОВНОЙ СХЕМОЙ ПОДКЛЮЧЕНИЯ
Дренажный кран и предохранительный клапан должны быть
присоединены к сливам в канализацию.
2.1 ПОМЕЩЕНИЕ КОТЕЛЬНОЙ
2.1.1 ДОСТУП К ОБОРУДОВАНИЮ
Помещение котельной должно быть достаточно просторным
для обеспечения доступа к котлу. Следующие минимальные
расстояния (мм) вокруг котла рекомендуются к соблюдению:
– спереди 500 – с боков 100
– сзади 150 – сверху 700
2.1.2 ВЕНТИЛЯЦИЯ
Помещение котельной должно быть оборудовано приточной
и вытяжной вентиляцией как показано ниже.
2.1.3 ОСНОВАНИЕ
Котел должен быть установлен на основание, сделанное из
несгораемых материалов.
2.2 ПРИСОЕДИНЕНИЯ
2.2.1 ПРИСОЕДИНЕНИЕ ДЫМОХОДА
Котел должен быть присоединен к дымоходу металлической
трубой, идущей под углом от котла к дымоходу.
Соединение должно легко демонтироваться для обеспечения
доступа к внутренним дымогарным трубам котла при обслу
живании. Регулятор тяги должен быть установлен для стаби
лизации разряжения в дымоходе.
Вследствие своей высокой эффективности
наши котлы имеют низкую температуру
продуктов сгорания. Это может привести к об
разованию конденсата в некоторых дымоходах.
Ваш специалист по установке посоветует вам
правильную схему подключения дымохода.
A. Вытяжная вентиляция
B. Приточная вентиляция
C. Регулятор тяги
D. Смотровое отверстие
E. Высота дымохода
F. Диаметр дымохода
ВАЖНО
Котел должен устанавливаться специалистом
в соответствии с местными стандартами
и правилами.
1. 3х ходовой смеситель с электроприводом
2. Предохранительный клапан 3 бар
3. Циркуляционный насос
4. Обратный клапан
5. Кран для заполнения системы
6. Расширительный бак
7. Комнатный термостат
8. Контроллер ACV 13 (см. комплекты контроллеров на стр. 5)
9. Запорные краны
10. Дренажный кран

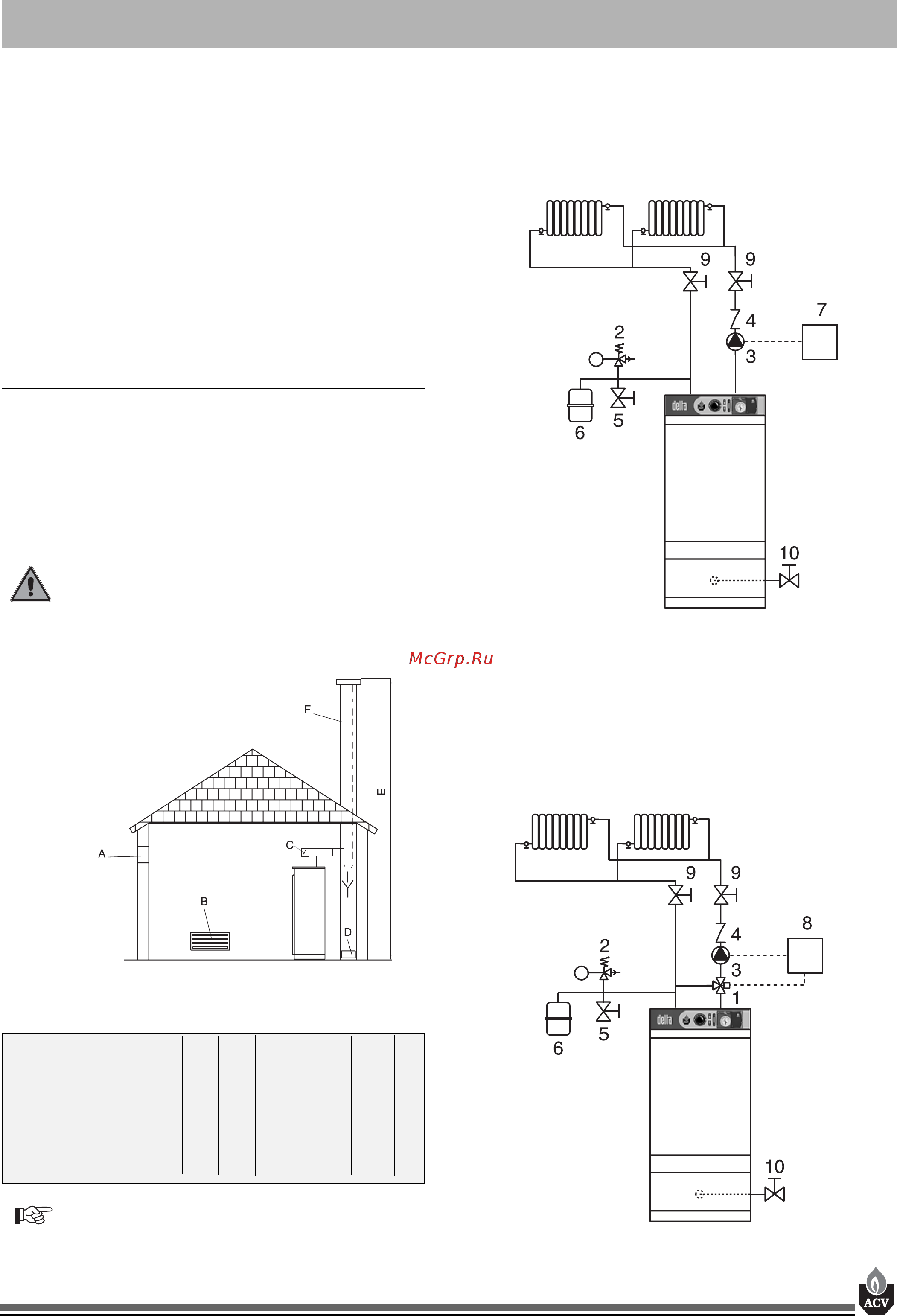

Рис. 2: Гидравлическая схема с управлением циркуляционным
насосом от комнатного термостата.
Рис. 3: Гидравлическая схема с 3х ходовым смесителем
с электроприводом.
Рис. 1: Вентиляция котельного помещения и присоединение
дымохода
3
2 УСТАНОВКА
