ACV Delta Performance F55 [8/21] Обслуживание
![ACV Delta Performance F55 [8/21] Обслуживание](/views2/1407247/page8/bg8.png)
4.5 ОБСЛУЖИВАНИЕ ГОРЕЛКИ
(ДЛЯ СПЕЦИАЛИАСТОВ)
4.5.1 ЖИДКОТОПЛИВНАЯ ГОРЕЛКА
– проверьте топливный фильтр на топливной магистрали
и очистите его при необходимости.
– проверьте форсунку: очистите или замените форсунку
и фильтр, затем очистите электроды горелки и подпорную
шайбу и проконтролируйте их положение.
– проверьте работу предохранительных устройств горелки.
– настройте параметры сжигания топлива.
4.5.2 ГАЗОВАЯ ГОРЕЛКА
– проверьте и очистите горелочную трубу и электроды.
– проверьте работу предохранительных устройств горелки.
4.6 СЛИВ ТЕПЛОНОСИТЕЛЯ И ВОДЫ
4.6.1 СЛИВ КОНТУРА ОТОПЛЕНИЯ
1. Отключите электропитание на распределительном щите
котельного помещения.
2. Закройте запорные краны (1).
3. Убедитесь, что дренажный кран (2) подсоединен к сливу
в канализацию.
4. Откройте дренажный кран (2) и предохранительный кла
пан.
5. Когда теплоноситель сольется, верните все краны в перво
начальную позицию.
4.6.2 СЛИВ КОНТУРА ГОРЯЧЕГО ВОДОСНАБЖЕНИЯ
1. Отключите электропитание на распределительном щите
котельного помещения.
2. Сбросьте избыточное давление в контуре отопления.
3. Закройте краны (A) и (B).
4. Откройте сначала кран (C) затем (D).
5. Позвольте воде слиться.
6. После слива, верните все краны в первоначальную пози
цию.
Для обеспечения слива бойлера кран (C)
должен быть расположен на уровне пола.
4.7 ЗАПАСНЫЕ ЧАСТИ
Обратитесь к специальной документации доступной в ACV
или у вашего продавца
8
4 ОБСЛУЖИВАНИЕ

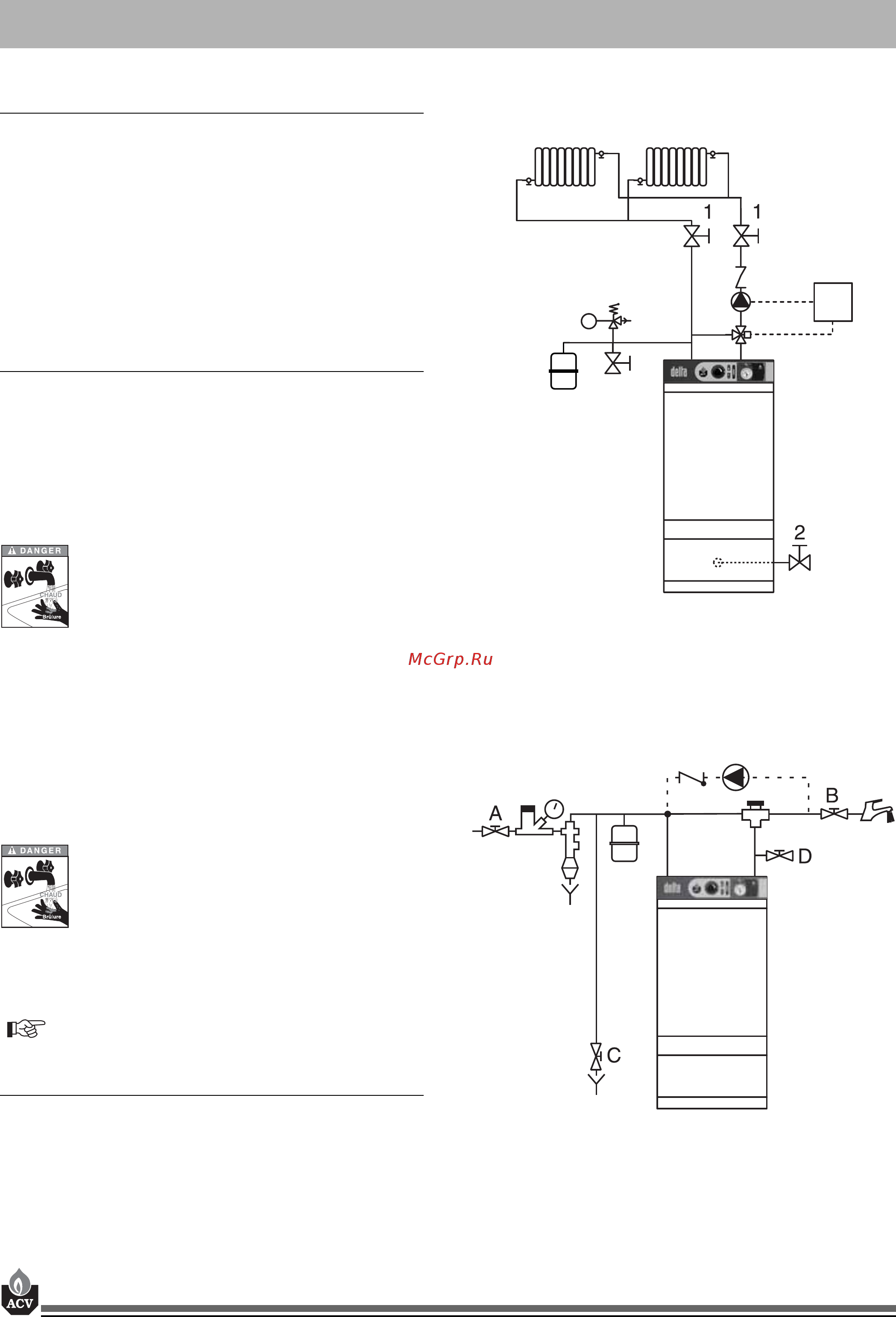

Рис. 13a: Слив контура отопления
Рис. 13b: Слив контура горячего водоснабжения
