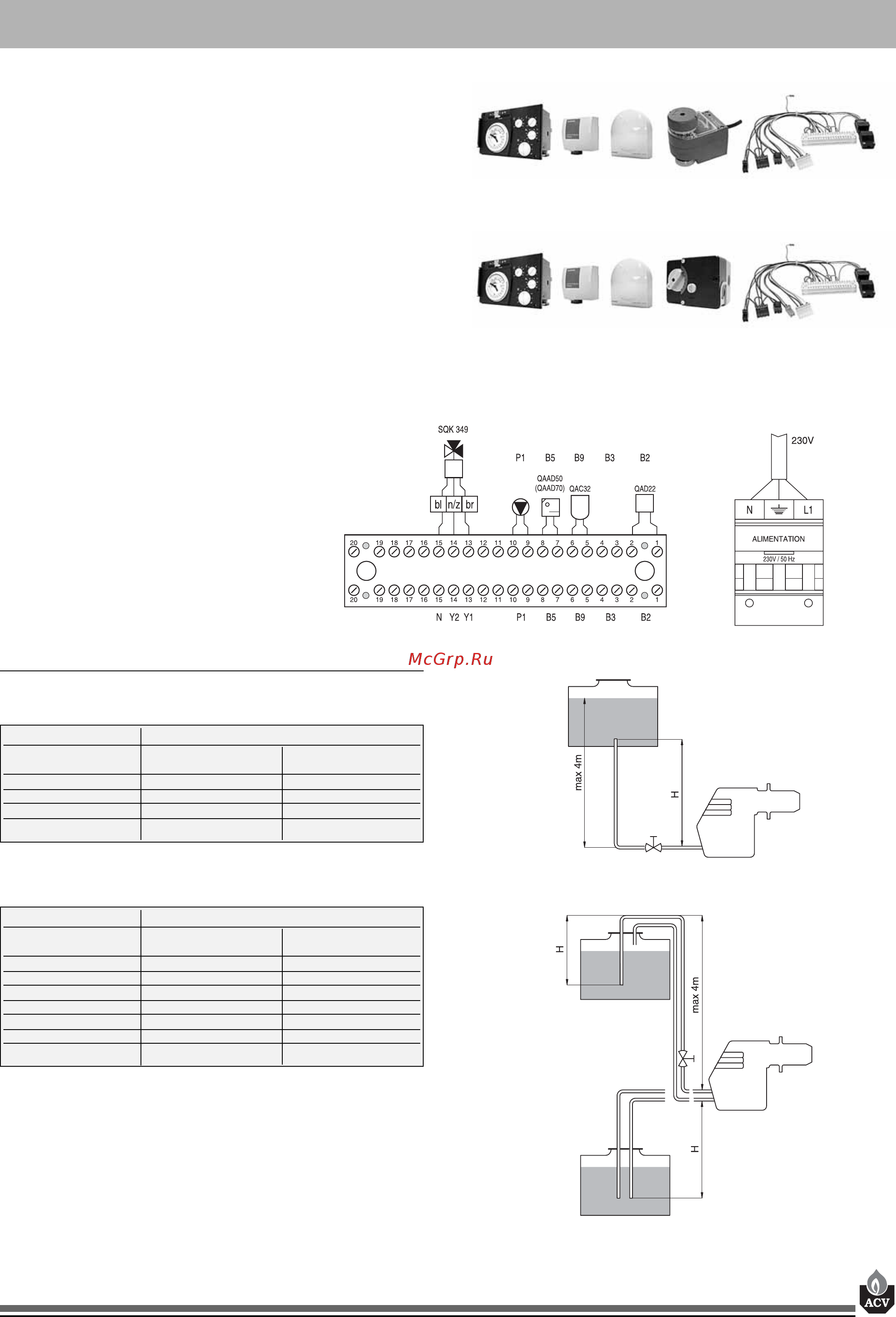

2 УСТАНОВКА
5
2.2.4 КОМПЛЕКТЫ КОНТРОЛЛЕРОВ
Комплект 1: ACV 13.00 / Основной
Основной комплект для регулирования температуры подаю
щей магистрали в зависимости от погодных условий.
Комплект состоит из: температурного регулятора с аналого
вым таймером, накладного датчика температуры теплоноси
теля (–30/60°С), датчика наружной температуры (–30/60°С),
сервопривода SQY 31 230 В и проводных соединений.
Комплект 2: ACV 13.00 / Стандартный
Основной комплект для регулирования температуры подаю
щей магистрали в зависимости от погодных условий.
Комплект состоит из: температурного регулятора с аналого
вым таймером, накладного датчика температуры теплоноси
теля (–30/50°С), датчика наружной температуры (–30/50°С),
сервопривода SQY 349 220 В и проводных соединений.
Электрическая схема подключения внешних устройств
к контроллеру управления (рис. 7)
2.3 ПИТАНИЕ ТОПЛИВОМ
2.3.1 СХЕМА ПИТАНИЯ БЕЗ ОБРАТНОЙ МАГИСТРАЛИ
2.3.2 СХЕМА ПИТАНИЯ С ОБРАТНОЙ МАГИСТРАЛЬЮ
Рис. 5а: Комплект 1
Рис. 5b: Комплект 2
B2. Накладной датчик температуры теплоносителя
B9. Датчик наружной температуры
B5. Аналоговый/цифровой комнатный термостат
P1. Циркуляционный насос
Y1/Y2/N. Сервопривод (SQY 31, SQY 349)
bl. синий N
n/z. черный Y2
br. коричневый Y1
L (м)
∅ внутр. ∅ внутр.
H (м) 8 мм 10 мм
0,5 10 20
12040
1,5 40 80
2 60 100
L (м)
∅ внутр. ∅ внутр.
H (м) 8 мм 10 мм
0 35 100
0,5 30 100
1 25 100
1,5 20 90
21570
2830
3,5 6 20
Рис. 8a: Схема без термостатического смесителя.
Рис. 8b: Питание топливом с обратной магистралью при
высоко или низко расположенном баке
