13
6 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
6.6 КОТЕЛ С ГАЗОВОЙ ГОРЕЛКОЙ ACV BG 2000S
6.6.1 ХАРАКТЕРИСТИКИ ГОРЕЛКИ
6.5.2 ГАЗОВАЯ ГОРЕЛКА ACV BG 2000S
Газовая горелка предварительного смешения газ/воздух
ACV BG 2000S оснащена газовым клапаном Honeywell, труб
кой Вентури и электрическим программным реле. Газовый
клапан специально разработан для газовых горелок с низки
ми выбросами NОX. Горелка имеет систему электрического
поджига и контроля пламени по ионизации.
Давление газа на выходе из газового клапана равно давле
нию воздуха возле входа в трубку Вентури, уменьшенное на
величину настройки. Вентилятор засасывает воздух в об
ласть горения через трубку Вентури, где происходит подача
газа в поток воздуха. В трубке создается разряжение и газ
находящийся при атмосферном давлении попадает в воз
душный поток. Оптимальная газо–воздушная смесь поступа
ет через вентилятор на рампу горелки. Электрическое прог
раммное реле, встроенное в газовый клапан, обеспечивает
контроль пламени.
Такой принцип работы гарантирует тихую и безопасную работу:
• При недостаточной подаче воздуха разряжение в трубке
Вентури падает и газовый клапан закрывается.
• Если существует препятствие свободному удалению ухо
дящих газов, поток воздуха также снижается, что приводит
к закрытию газового клапана и остановке горелки.
Горелка BG 2000S имеет заводские настройки
для работы на природном газе.
Перевод на пропан:
Комплект перевода на пропан входит
в комплект поставки и состоит из:
– дросселирующих дисков
– пластин
– установочной наклейки
– инструкции
G25 G35 G45 G55
Горелка BG 2000S/25 BG 2000S/35 BG 2000S/45 BG 2000S/55
Теплопроизводительность кВт 25 35 45 55
Полезная мощность кВт 22,45 31,35 40,5 49
КПД сгорания % 91,7 91,5 92,4 92
Содержание CO
2
% 9,1 9 8,9 9
Газ G20 (метан) – 20 мбар
Расход м
3
/час 2,65 3,70 4,76 5,8
Давление на входе мбар 20 20 20 20
Газ G20 (метан) – 25 мбар
Расход м
3
/час 3,07 4,30 5,52 7,98
Давление на входе мбар 25 25 25 25
Газ G20 (пропан) – 37/50 мбар
Расход м
3
/час 1,02 1,43 1,84 2,25
Давление на входе мбар 37–50 37–50 37–50 37–50
Температура уходящих газов °С 170 173 153 165
Расход % 1,36 1 0,8 0,7
Поток кг 159 170 182 214
Тип присоединяемого дымохода B23 B23 B23 B23

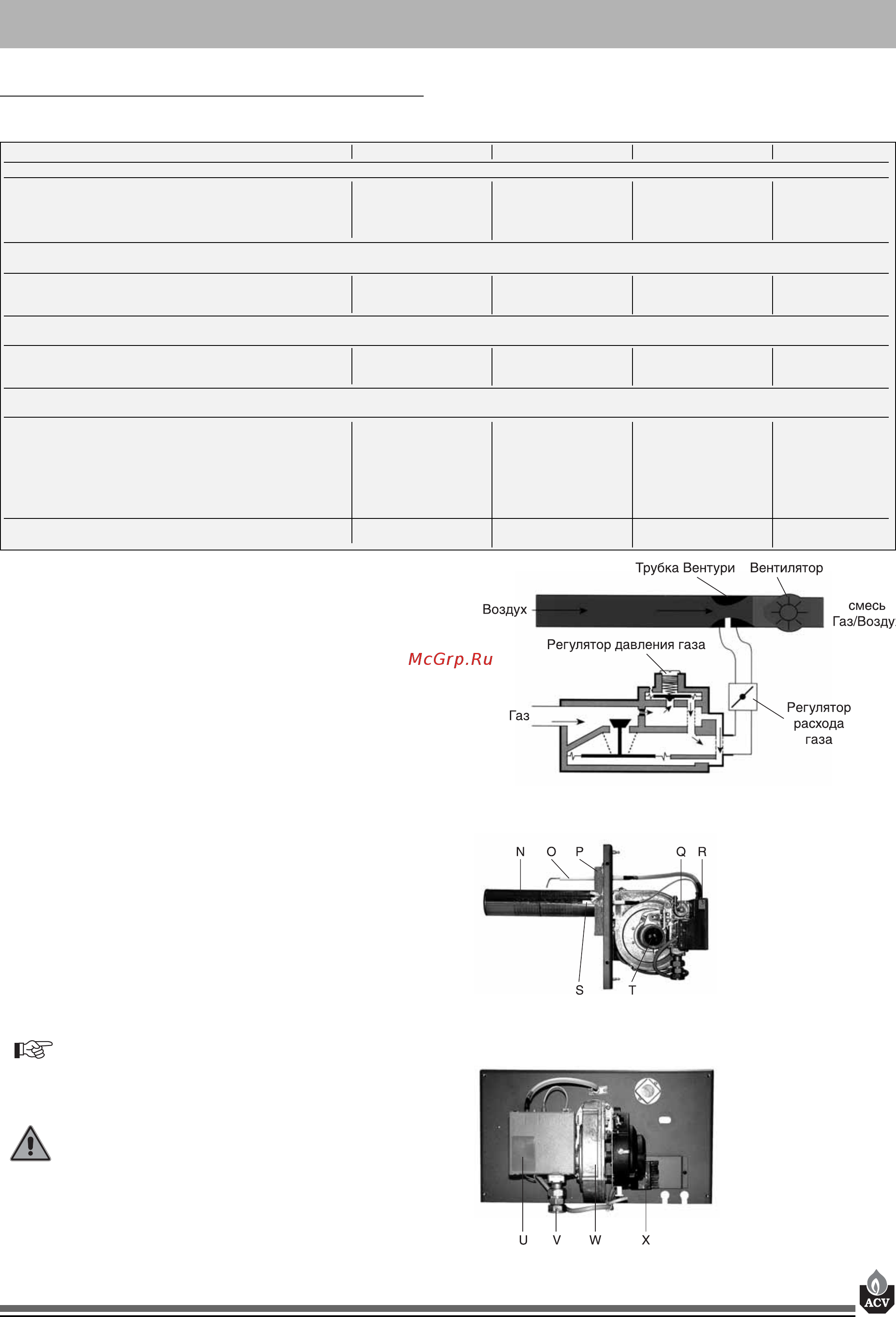

Рис. 21: Принципиальная схема горелки
Рис. 22a: Вид сбоку горелки 2000S
Рис. 22b Вид спереди горелки 2000S
N. Рампа
O. Электрод зажигания
P. Изоляция передней плиты
Q. Газовый клапан
R. Кнопка перезапуска горелки
S. Электрод ионизации
T. Трубка Вентури
U. Программное реле
V. Подключение газа
W. Вентилятор
X. Штекер горелки
