ACV Delta Performance F55 [12/21] Характеристики котла
![ACV Delta Performance F55 [12/21] Характеристики котла](/views2/1407247/page12/bgc.png)

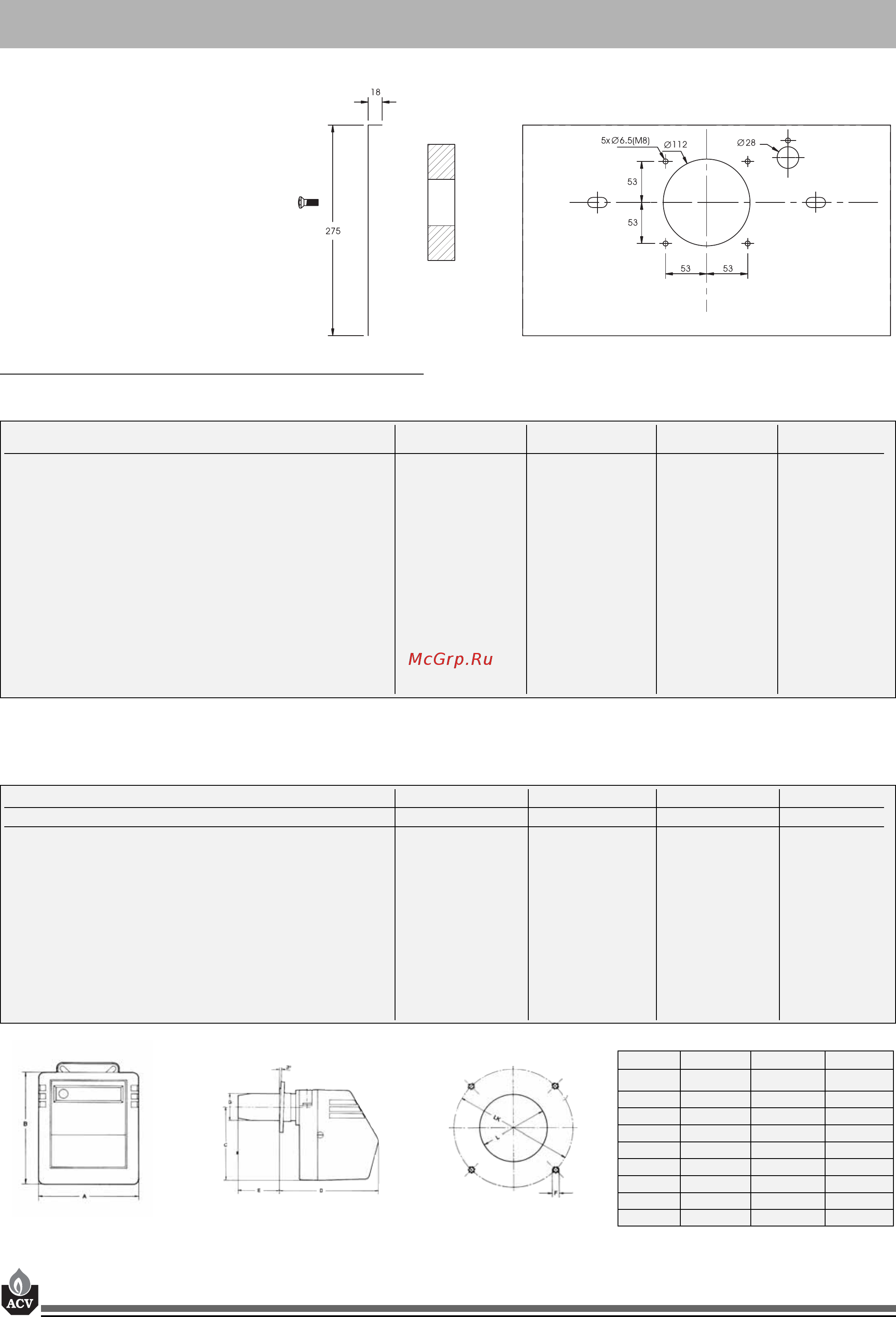

6.5 КОТЕЛ С ГОРЕЛКОЙ ACV НА ЖИДКОМ ТОПЛИВЕ
6.5.1 ХАРАКТЕРИСТИКИ КОТЛА
6.5.2 ХАРАКТЕРИСТИКИ ЖИДКОТОПЛИВНОЙ
ГОРЕЛКИ
6 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
12
Передняя плита (для жидкотопливной
горелки)
Передняя плита имеет 4 шпильки
(М10х20) для крепления горелки. Для за
щиты от теплового излучения факела
плита снабжена изолирующей проклад
кой.
F25 F35 F45 F55
Теплопроизводительность кВт 25–33 33–45 42–61 50–69
Полезная мощность кВт 22–29 29–40 38–54 45–62
КПД сгорания % 91,7 90,5 91 92,5
Потери тепла через корпус % 1,36 1 0,8 0,6
Массовый выход продуктов сгорания г/сек. 11 14,3 18,1 28,9
Содержание СO
2
% 13 13 13,3 13
Общий объем литры 157 178 132 151
Объем контура отопления литры 83 104 70 82
Присоединение контура отопления ∅ 1” 1” 1” 1”
Присоединение контура водоснабжения ∅ 3/4” 3/4” 3/4” 3/4”
Площадь поверхности внутреннего бака м
2
1,59 1,59 1,99 2,46
Масса сухая кг 157 168 180 214
F25 F35 F45 F55
Горелка BM R 31 BM R 31 BM R 51 BM 101
Мощность кВт 12–48 12–48 42–60 55–130
Электрическая мощность Вт 150 150 150 185
Форсунка гал/час 0,6 0,75 0,85 1,50
Угол распыла 60° 60° 60°B 60°B
Расход топлива кг/час 2,18 2,84 3,60 5,76
Давление топливного насоса бар 11,2 12 15 10
Положение воздушной заслонки 4,5 4,8 4,5 5
Положение подпорной шайбы 1 2,83 4 5
Преодолеваемое сопротивление в камере сгорания мбар 0,02/0,09 0,08/0,09 0,01/0,08 0,02/0,05
Масса кг 12 12 12 14
Рис. 19: Отверстия в передней плите
Рис. 20: Горелка ACV на жидком топливе
BM R 31 BM R 51 BM 101
A мм 240 240 260
B мм 270 270 300
C мм 215 215 250
D мм 280 280 310
E мм 60 – 130 60 – 130 60 – 150
F M 8 M 8 M 8
G ∅ 80 80 90
L ∅ 85 85 95
LK ∅ 140 – 165 140 – 165 125 – 180
