15
7 ИНСТРУКЦИЯ ПОЛЬЗОВАТЕЛЯ
7.1.5 ПЕРЕЗАПУСК ЖИДКОТОПЛИВНОЙ ГОРЕЛКИ
Если на горелке зажегся красный сигнал, это свидетельству
ет о неисправности, возникшей в процессе работы. После ос
тановки горелки подождите 5 минут и перезапустите ее, на
жав кнопку, расположенную на крышке.
Если горелка остановится вновь, обратитесь к вашему специ
алисту по монтажу. Предварительно убедитесь, что останов
ка горелки не вызвана отсутствием электропитания или низ
ким уровнем топлива в баке.
7.1.6 ПЕРЕЗАПУСК ГАЗОВОЙ ГОРЕЛКИ
Если горелка не работает:
1. Снимите защитный кожух
2. Нажмите красну кнопку перезапуска горелки
3. Если горелка включилась, установите крышку на место.
4. Если горелка не включилась, снимите переднюю панель
котла и включите предохранительный термостат, располо
женный сверху котла.
Подождите, когда температура котла опустится
ниже 60°С. Затем установите переднюю панель
на место.
5. Если горелка включилась, установите крышку на место.
6. Если горелка не работает, обратитесь к вашему специа
листу по монтажу.
Запуск горелки
При нормальной работе горелка включается автоматически
при понижении температуры в котле ниже точки установки.
Для правильной работы вашей системы раз
в год выполняйте профессиональное сервисное
обслуживание перед началом отопительного
сезона.
7.2 ПОМЕЩЕНИЕ КОТЕЛЬНОЙ
Держите вентиляционные отверстия открытыми все
время.
Не храните легковоспламеняющиеся вещества в ко
тельной.
Не храните рядом с котлом коррозионноактивные ве
щества, такие как: краски, растворители, хлориды,
соль, мыло и другие чистящие средства.
Если вы почувствовали запах газа, не включайте
электроприборы и не зажигайте открытого пламени.
Перекройте все запорные газовые вентили и сообщи
те в соответствующую сервисную службу.

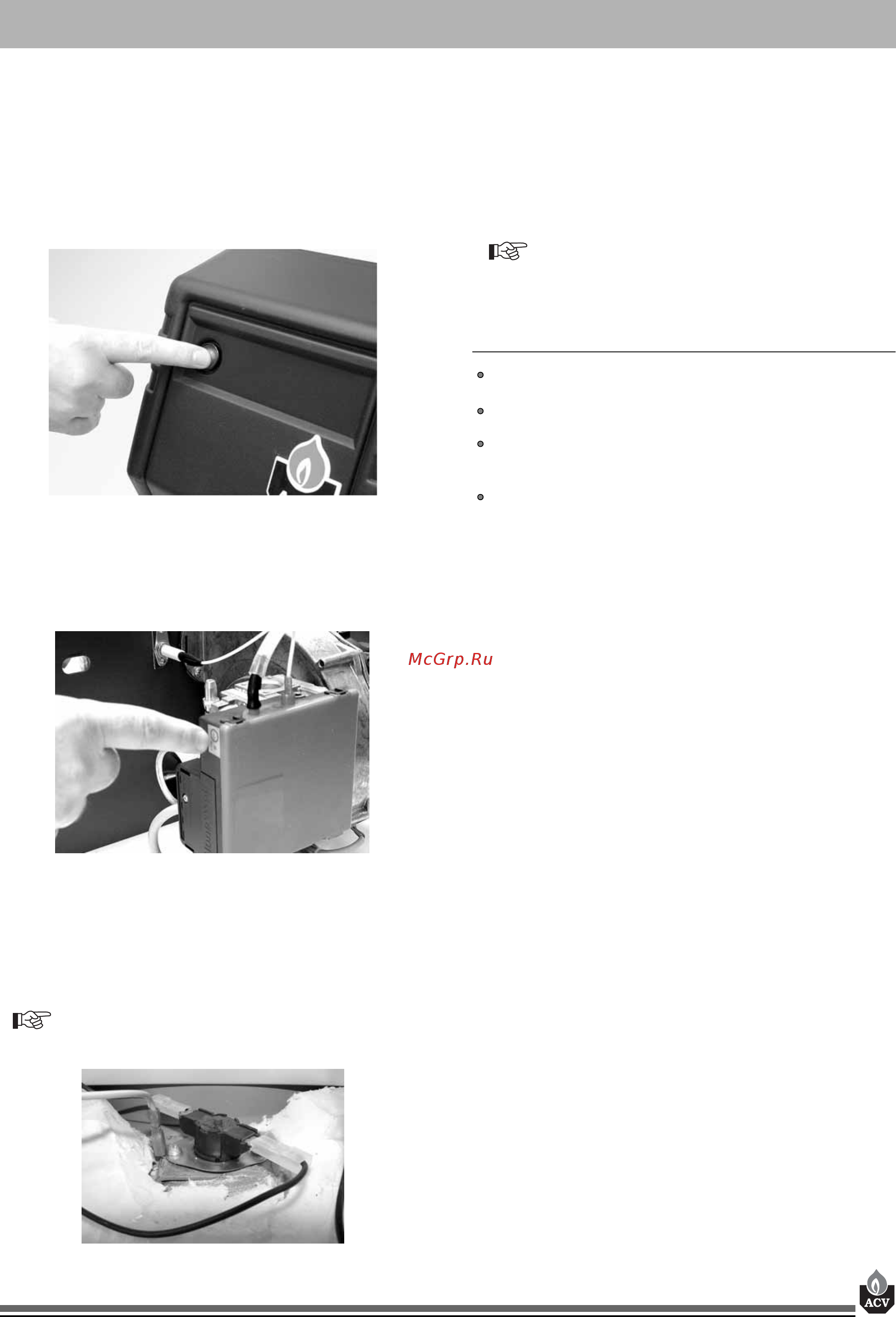

Рис. 24: Кнопка перезапуска на жидкотопливной горелке ACV
Рис. 25: Кнопка перезапуска горелки
Рис. 26: Кнопка включения предохранительного термостата
