ru
11
PRESTIGE 42-50-75-100-120 Solo V14 : 664Y6200 • C
EN
FR
NL
ES
IT
DE
PL
RU

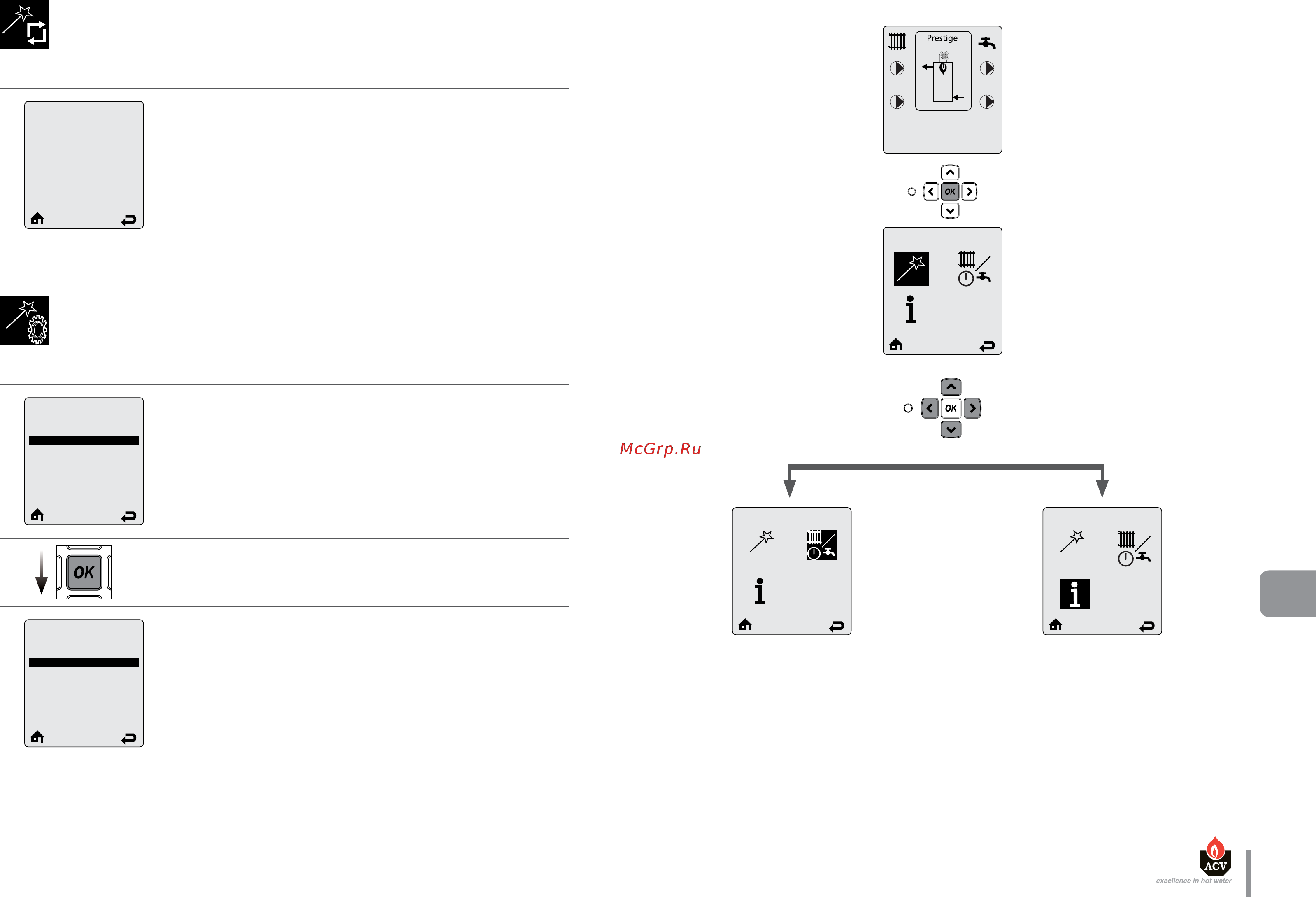

ОСНОВНЫЕ ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ
Easy Setup Reset - Сброс Быстрых настроек
EZ Setup Reset
Press OK
to restore factory settings,
any other button
to keep current settings.
Меню EZ Setup Reset (Сброс настроек EZ) позволяет сбросить все
параметры Быстрой настройки к исходным заводским настройкам.
Следуйте инструкциям на экране, чтобы произвести сброс
параметров Быстрой настройки.
Display Easy Setup - Параметры Быстрой настройки
Select Language
English
Français
Nederlands
Меню Параметры Быстрой настройки позволяет выбрать язык
интерфейса.
Нажмите на кнопки ВВЕРХ или ВНИЗ, чтобы выбрать нужный язык,
затем нажмите OK, чтобы сохранить настройку.
Select Unit
Fahrenheit
Celsius
Меню Параметры Быстрой настройки позволяет выбрать единицы
измерения температуры.
Нажмите на кнопки ВВЕРХ или ВНИЗ, чтобы выбрать необходимую
строку, затем нажмите OK, чтобы сохранить настройку.
Boiler Protection
P3
DHW
P4
84°C
61°C
1
2
CH
Target = 85°C
EZ Setup
Начиная с главного экрана:
CH / DHW Operation Boiler Information
Работа Сист. отопл./
ГВС
Информация котла
