7
5
6
4
3
2
1
Металлическоекольцо
Резиновые уплотнения
PRESTIGE 42-50-75-100-120 Solo V14 : 664Y6200 • C
ru
30
EN
FR
NL
ES
IT
DE
PL
RU
ИНСТРУКЦИИ ПО УСТАНОВКЕ

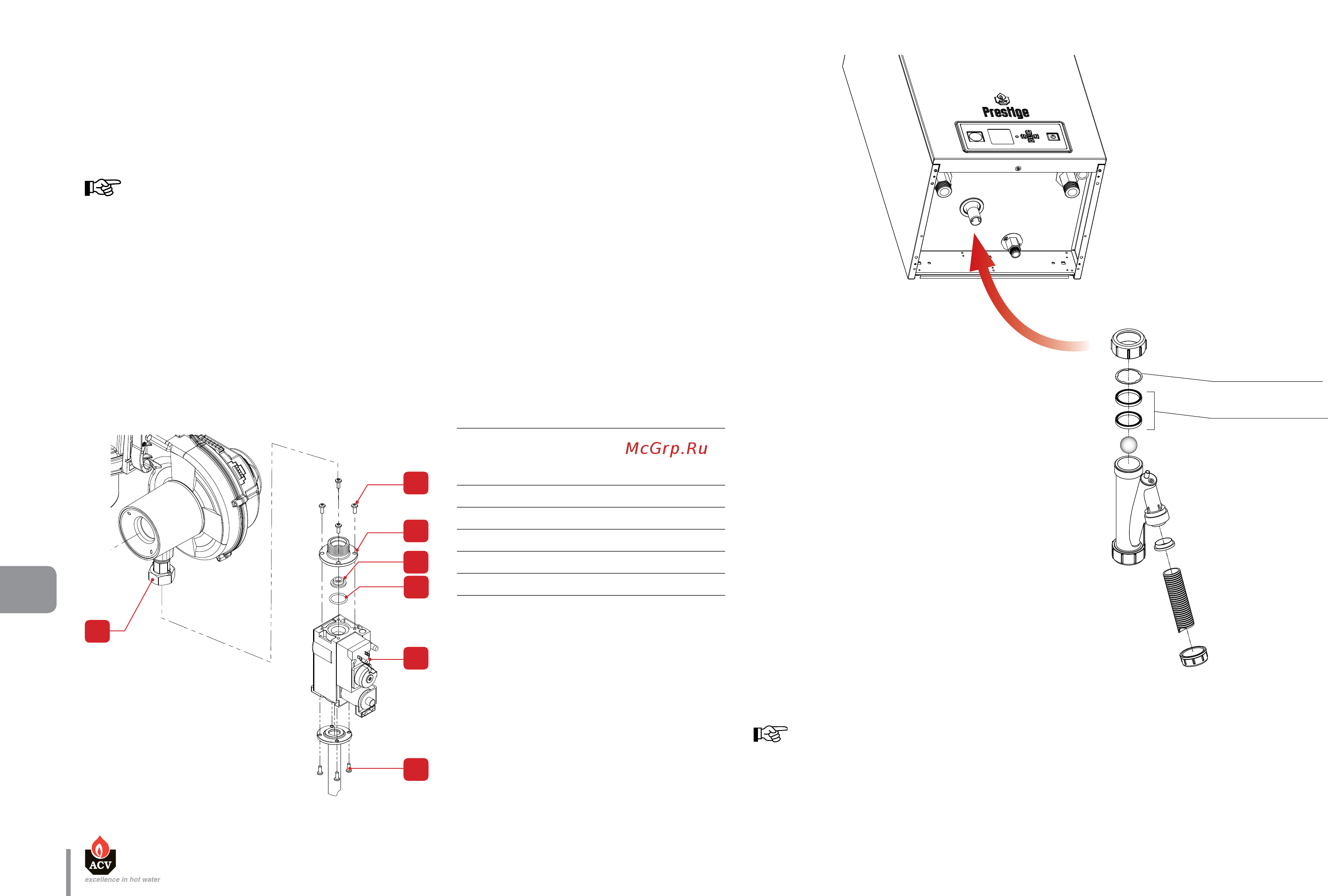

СБОРКА КОНДЕНСАТООТВОДЧИКА
Установите конденсатоотводчик, убедившись, что все элементы установлены
в правильной последовательности и подсоедините шланг к сливу с помощью
подключения, которые могут быть проверены. Убедитесь, в отсутствии рисков
замораживания конденсата.
Prestige 100 - 120 Solo
8. Установите газовый клапан в сборе с трубой Вентури (2) обратно на вентилятор используя
2 винта (5) и затяните их в соответствии со значениями из раздела “Значение крутящего
момента затяжки” , ctp. 40.
Prestige 100 - 120 Solo
1. Отсоедините штекер и кабель заземления от газового клапана (2).
2. Отсоедините воздухозаборный патрубок.
3. Отсоедините патрубок подачи газа, открутив 4 винта (1). Сохраните винты для обратной сборки.
4. Отсоедините газовый клапан в сборе (2), открутив верхнее присоединение (7).
5. Отсоедините переходник (5), открутив четыре винта (6). Сохраните винты для обратной сборки.
6. При необходимости, снимите предустановленную редукционную шайбу и установите
редукционную шайбу для работы на сжиженном газе (4) в центр уплотнительного кольца (3).
Убедитесь, что редукционная шайба и О-образное уплотнение были правильно вами
установлены.
7. Установите переходник (5) на газовый клапан в сборе, используя четыре винта (6) и затяните
их в соответствии со значениями из раздела “Значение крутящего момента затяжки” , ctp. 40.
8. Установите газовый клапан в сборе (2), затянув верхнее присоединение (7).
Последующая настройка
• Наклейте желтый стикер «Propane» (617G0152), идущий в комплекте, на газовый клапан.
• Присоедините патрубок подачи газа, используя винты (1), см. раздел “Значение крутящего
момента затяжки” , ctp. 40.
• Подключите все отключенные штекеры и кабель заземления.
• Выполните настройку работы горелки в соответствии с разделом “Проверка и настройка
горелки” , ctp. 35.
Модель
котла
Природный
газ (G20)
Ø едукц.
шайбы
Природный
газ (G25)
Ø едукц.
шайбы
Сжиженнный
газ Ø редукц.
шайбы
42 Solo - - 5,2
50 Solo - - 6,0
75 Solo - - 6,8
100 Solo 10,7 - 8,6
120 Solo 10,7 - 8,6
