PRESTIGE 42-50-75-100-120 Solo V14 : 664Y6200 • C
ru
22
EN
FR
NL
ES
IT
DE
PL
RU
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ГИДРАВЛИЧЕСКИЕ ХАРАКТЕРИСТИКИ
PRESTIGE SOLO
Основные характеристики
42 50 75 100 120
Объем теплоносителя в котле л 15 20 17 28 28
Макс. рабочее давление в отопит. контуре бар 4 4 4 4 4
Потери давления в отопит. контуре
(Δt = 20 K)
мбар 23 30 74 42 80
Мин. скорость протока теплоносителя
через котел
л/ч 1 800 2 200 3 300 4 300 5 200
ГИДРАВЛИЧЕСКОЕ СОПРОТИВЛЕНИЕ В КОТЛЕ
МАКСИМАЛЬНЫЕ РАБОЧИЕ ХАРАКТЕРИСТИКИ
Макс. рабочее давление [бойлер ГВС заполнен водой]*
- Контур отопления : ................................................................................................................................ 4 бар
Макс. рабочие температуры
- Макс. температура (контур отопления) : .................................................................................90°C
Качество воды
См. раздел “Рекомендации по предотвращению образования коррозии и труднорастворимых
осадков накипи в системах отопления” , ctp. 23.
* Гидравлика котла были испытаны в соответствии с EN-483, и котел соответствует 3 классу давления прибора, в соответствии
с EN-483.
Prestige Solo V14

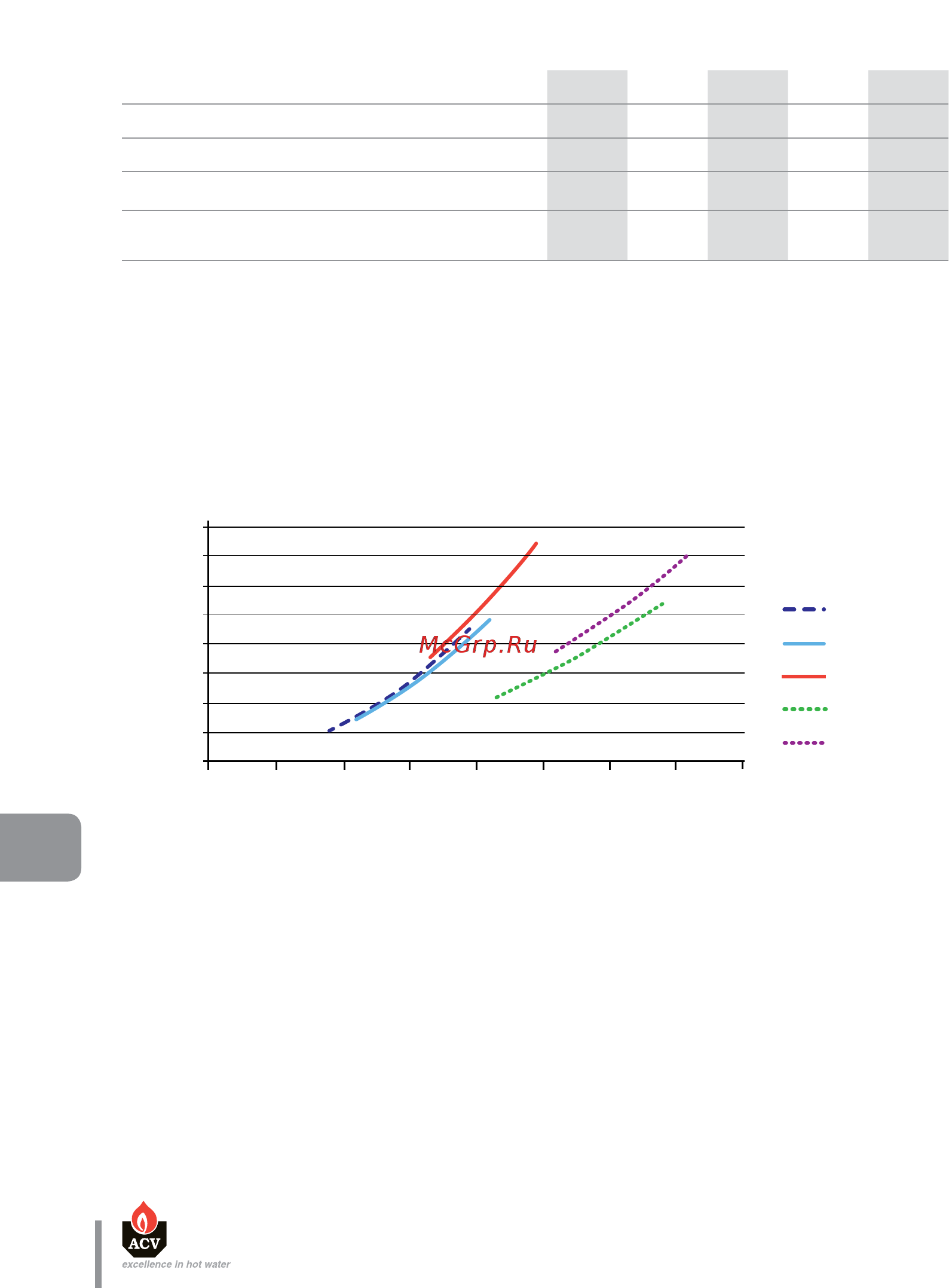

Зависимость расхода теплоносителя при изменении давления
Расход теплоносителя (л/ч)
Потеря давления (мбар)
160
1600
2000
3000
4000 5000
6000
7000
8000
140
120
100
80
60
40
20
0
0
Prestige 42 V14
Prestige 50 V14
Prestige 75 V14
Prestige 100 V14
Prestige 120 V14
