ВВОД В ЭКСПЛУАТАЦИЮ
ЗАПУСК КОТЛА
Перед запуском необходимо
• Выполнить все соединения
• Перенастроить горелку на тип используемого газа, если это требуется.
• Заполнить водой конденсатоотводчик
• Подключить электропитание
• Открыть подачу газа к котлу
• Заполнить контур отопления теплоносителем
Порядок выполнения действий
1. Убедитесь, что отсутствуют утечки газа.
2. Нажмите на главный выключатель ВКЛ / ВЫКЛ (
).
3. Если установлен комнатный термостат, установите на нем необходимое значение температуры
для генерации запроса на нагрев.
4. Проверьте давление газа и позвольте котлу нагреться в течение нескольких минут.
5. Проверьте и настройте горелку в соответствии с местными нормами и правилами (см. раздел
“Проверка и настройка горелки” , ctp. 35.
6. Установите значение температуры нагрева теплоносителя, используя панель управления
котла. За подробными инструкциями обратитесь к разделу “Руководство для пользователя
по настройке котла” , ctp. 6 и к Инструкции на автоматику управления, что поставляется в
комплекте с котлом.
7. После 5 минут работы, выпустите весь воздух из отопительного контура и восстановите
давление 1,5 бар.
8. Снова удалите воздух из контура отопления и заполните его водой, чтобы получить
необходимое давление, при необходимости.
9. Убедитесь, что отопительная система правильно сбалансирована и, при необходимости,
отрегулируйте клапаны в системе отопления для предотвращения нарушения циркуляции
теплоносителя через котел..
Последующая настройка
1. Проверьте систему на предмет отсутствия утечек.
2. Убедитесь, что скорость протока теплоносителя через котел достаточна следующим образом:
• Котел работает на максимальной мощности
• После того, как температура теплоносителя стабилизировалась, зафиксируйте значения
температуры на подаче в систему и на возврате в котел.
• Убедитесь, что разница между этими значениями равна или меньше 20К.
• Если ∆t выше, чем 20К, то следует проверить настройки насоса и правильность монтажа
системы.
ПРОВЕРКА И НАСТРОЙКА ГОРЕЛКИ
Когда горелка работает на полную мощность, содержание CO2 в продуктах сгорания
должно быть в пределах, указанных в технических характеристиках (см. “Параметры
сгорания” , ctp. 16).
Перед установкой необходимо
• Включить котел в работу
Порядок выполнения действий
1. Проверьте, что настройка параметров ACVMAX произведена в соответствии с потребностям
конкретной системы (см. раздел “Руководство для пользователя по настройке котла” , ctp. 6).
Произведите перенастройку, если это необходимо.
2. Установите котел в режим работы на максимальной мощности (см. инструкцию на Автоматику
управления, которая поставляется в комплекте с котлом).
3. Используя манометр проверьте, что динамическое давление газа на газовом клапане
составляет не менее 18 мбар.
4. Дайте котлу поработать несколько минут для достижения температуры теплоносителя не менее 60 °C.
5. Убедитесь, что передняя панель котла закрыта.
6. Измерьте параметры сгорания с помощью газоанализатора, разместив его датчик в отверстие
для измерений на дымоотводе и сравните показания значений CO и CO2 с указанными в
таблице. См. раздел “Параметры сгорания” , ctp. 16).
7. Откройте переднюю панель котла, следуя инструкциям в разделе “Снятие и установка
передней и верхней панелей” , ctp. 28.
8. Измерьте значение CO2. Если, на макс. мощности разница между значеним СО2 с передней
панелью и значеним СО2 без передней панели > 0,4% (абсолютное), то необходимо проверить
систему дымоотведения.
9. Если значение CO2 (при закрытой передней панели) отличается более чем на 0,3% от значения,
указанного в разделе “Параметры сгорания” , ctp. 16, то необходимо выполнить процедуру
регулировки, следуя инструкциям ниже.
10. Затем перевести котел в режим работы на минимальной мощности (см. инструкцию на Автоматику
управления, которая поставляется в комплекте с котлом). Разрешите котлу поработать несколько
минут для стабилизации.
11. Измерьте значение CO2. Оно
должно соответствовать
значению на максимальной
мощности или иметь отклонение
на величину не более чем
0,5 % в меньшую сторону.
Если наблюдаются более
значительные отклонения,
пожалуста, свяжитесь с
квалифицированным сервисным
специалистом ACV..

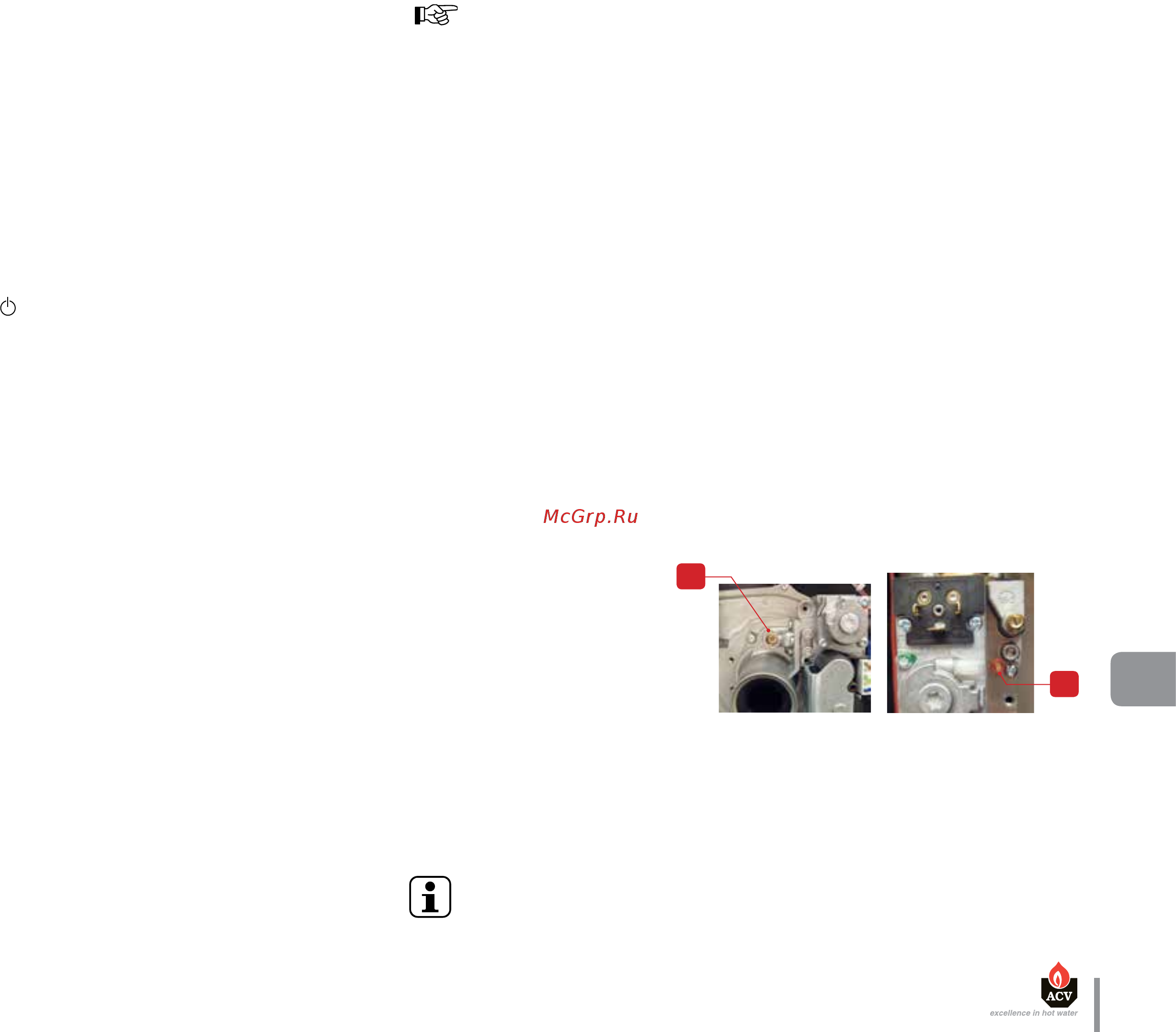

Процедура настройки CO2
Для регулирования значения CO2, поверните винт на трубке Вентури (1):
• влево (против часовой стрелки), чтобы увеличить значение CO2.
• вправо (по часовой стрелке), чтобы уменьшить значение CO2.
Для котла Prestige 100 - 120: при вращении винта регулировки CO2 (1) значения
измерений будут изменяться циклично от максимального к минимальному. Для
настройки наилучшего значения используйте газоанализатор при данной регулировке.
1
1
Prestige 42 - 50 - 75 Solo Prestige 100 - 120 Solo
