ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ
Основные замечания
•
Подключения (электрические, гидравлические, дымоотвод) должны
производиться в соответствии с инструкцией и отвечать действующим
нормам и правилам.
Основные инструкции по корректному функционированию прибора
•
Котел должен быть установлен в сухом и защищенном от внешних
атмосферных осадков помещении.
•
Необходимо предусмотреть место установки с целью обеспечения
беспрепятственного доступа к котлу для проведения технического
обслуживания или ремонта
• Если давление воды на вводе в систему ГВС превышает 6 бар необходимо
установить редуктор давления, настроенный на 4,5 бар.
• На контуре ГВС необходимо установить группу безопасности бойлера, в
составе предохранительного (7 бар), обратного и запорного клапанов.
•
При выполнении работ (в помещении котельной, в непосредственной
близости к вентиляционным отверстиям) для предотвращения попадания
пыли и мусора в систему, убедитесь, что котел выключен.
Основные инструкции по безопасности
•
Постамент, на котором установлен котел должен быть изготовлен из
негорючих материалов.
•
Убедитесь, что вентиляционные отверстия не заблокированы и помещение
котельной имеет круглосуточную вентиляцию.
•
Конденсатоотводчик на дымоотводе должен быть подключен на выходе из
котла для предотвращения попадания конденсата из дымоотвода в котел.
• Горизонтальные участки дымоотвода должны быть установлены с небольшим
уклоном 5см на метр, так, чтобы коррозионноактивный конденсат поступал в
конденсатоотводчик и не повредил тело котла.
• Не храните рядом с котлом коррозионноактивные вещества, такие как:
краски, растворители, хлориды, соль, мыло и другие чистящие средства.
•
Диаметр дымоотвода должен быть не меньше, чем соответствующее
отверстие на котле.
Основные инструкции по электробезопасности
•
К работе с электроподключениями прибора допускаются только
квалифицированные специалисты.
•
Электропитание к котлу должно подводиться через двуполюсной
выключатель с предохранителем или через автоматический выключатель,
который будет расположен в стороне от устройства. Это необходимо для
отключения питания на время проведения обслуживания.
•
Перед выполнением любых работ отключите электропитание прибора на
внешнем щитке котельной.
•
Этот прибор не предназначен для использования без присмотра лицами
(включая детей) с ограниченными физическими, двигательными или
умственными способностями или с недостаточным опытом и знаниями.

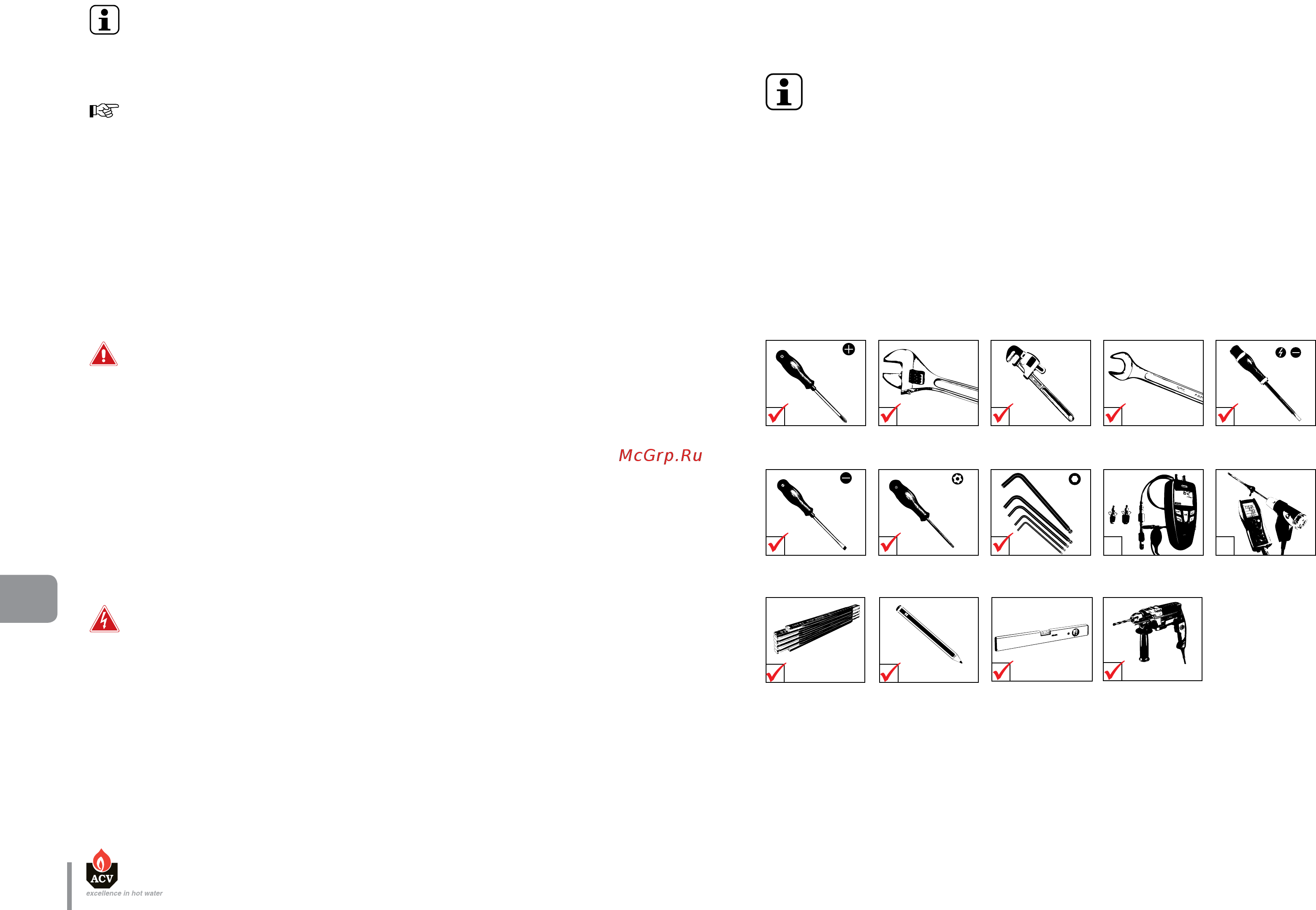

НЕОБХОДИМЫЕ ИНСТРУМЕНТЫ (НЕ ПОСТАВЛЯЮТСЯ С СТРОЙСТВОМ)
GAS
pressure
(mbar)
PRESTIGE 42-50-75-100-120 Solo V14 : 664Y6200 • C
ru
24
EN
FR
NL
ES
IT
DE
PL
RU
ИНСТРУКЦИИ ПО УСТАНОВКЕ
КОМПЛЕКТ ПОСТАВКИ
Котлы Prestige поставляются собранными и упаковыванными
После снятия упаковки, убедитесь, что комплект поставки полностью отвечает
заявленному и прибор не поврежден
Комплектность
• Котел
• Инструкция по установке, эксплуатации и сервисному обслуживанию
• Инструкция для Автоматики управления котлом
• Комплект для перевода горелки с природного газа на сжиженный + информационная наклейка
• Сифон для отвода конденсата (необходимо установить)
• Комплект кронштейна для установки на стену
