16
1
11
2
14
9
3
5
4
12
17
7
15
13
15
16 17
1
2
11
14
12
4
6
5
3
9
8
7
10
13
Prestige 42 - 50 - 75 Solo
Prestige 100 - 120 Solo
6
8
10
ru
13
PRESTIGE 42-50-75-100-120 Solo V14 : 664Y6200 • C
EN
FR
NL
ES
IT
DE
PL
RU
ОПИСАНИЕ ПРИБОРА
PRESTIGE 42 - 50 - 75 - 100 - 120 SOLO
Котел Prestige - настенный газовый котел, который удовлетворяет жестким требованиям стандартов (“HR-Top”
и “EAC”). Также котел сертифицирован на соответствие стандартам “EC”, как котел с герметичной (закрытой)
камерой сгорания и системами отведения дымовых газов: C13(x) - C33(x) - C33s - C43(x) - C53(x) - C63(x) - C83(x)
- C93. Однако котел может подключаться и к стационарному дымоходу работающему под разряжением (тип
B23) или к стационарному дымоходу, работающему с избыточным давлением (тип B23P).
Котел снабжен электронной системой защиты от замерзания: в случае снижения температуры
теплоносителя в подаче (темп. датчик NTC1) ниже +7°C - принудительно включается циркуляционный
насос системы отопления. Если температура теплоносителя понижается ниже +5°C - включается
горелка и происходит нагрев пока температура теплоносителя не поднимится выше +15°C; насос
продолжит работать еще около 10 минут. Эта функция может быть включена или отключена через
меню программы установки. Когда защита от замерзания отключается, только насосы работают.
Если к котлу подключен датчик уличной температуры, то включение насоса происходит при
понижении температуры наружного воздуха ниже значения, определенного с помощью функции
защиты от замерзания в сервисном меню автоматики управления. Для того, что бы котел смог
защитить всю систему отопления от замерзания необходимо чтобы все регулировочные вентили
на отопительных приборах были полностью открыты

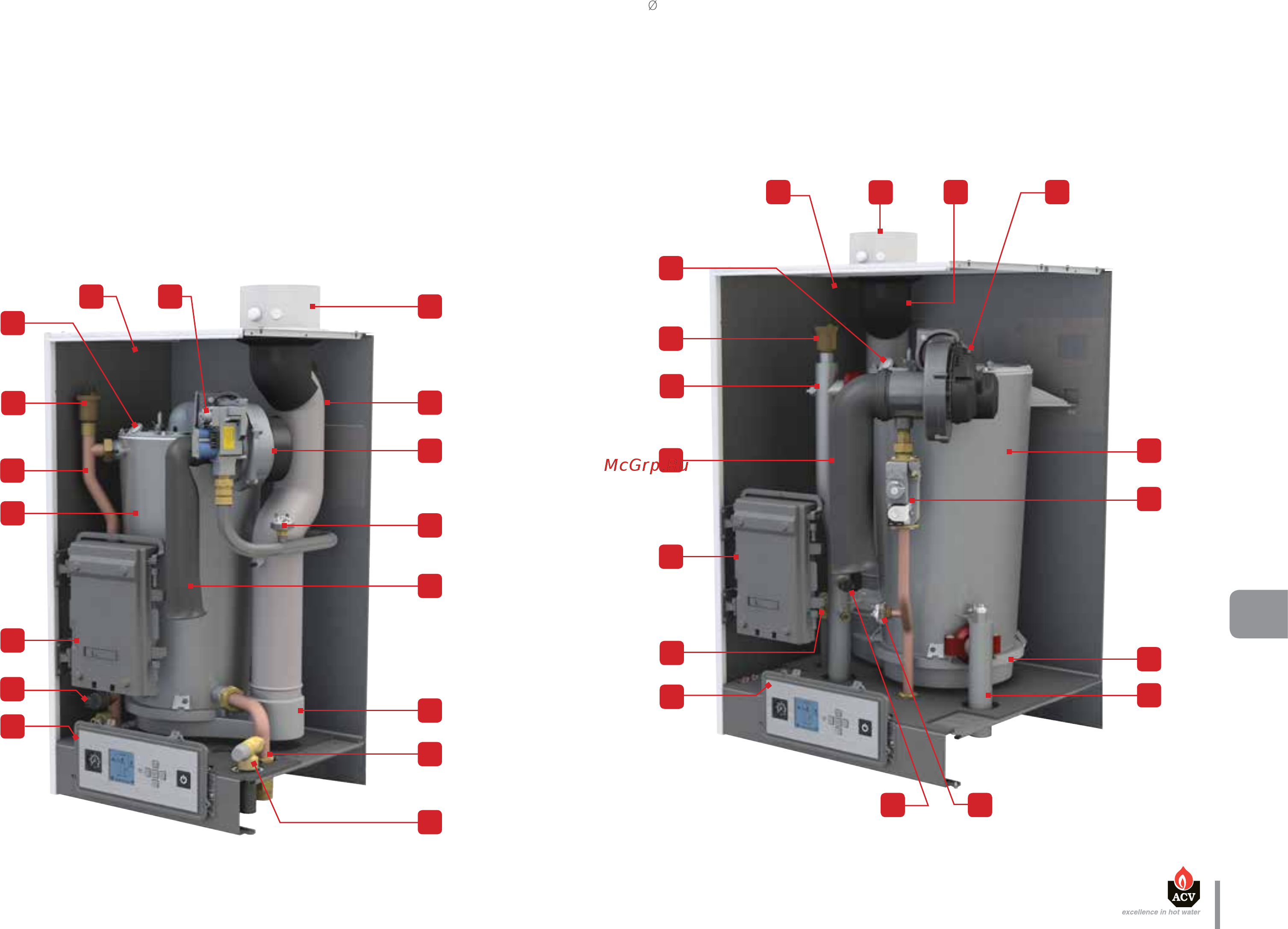

1. Коаксиальное присоединение дымоотвода
Ø
100 /150mm , элемент с измерительными
отверстиями
2. Дымоотводящий патрубок
3. Премиксная горелка модуляцией мощности
4. Реле давления газа
5. Воздухозаборный патрубок
6. Лоток для сбора конденсата
7. Линия возврата теплоносителя в котел
8. Предохранительный клапан
9. Панель управления с манометром и
электронным дисплеем.
10. Датчик давления
11. Блок автоматики управления котлом
12. Первичный теплообменник из нержавеющей
стали
13. Линия подачи теплоносителя в систему
14. Автоматический воздухоотводчик
15. Смотровое стекло
16. Тепло-шумоизолирующий корпус
17. Газовый клапан
