PRESTIGE 42-50-75-100-120 Solo V14 : 664Y6200 • C
ru
8
EN
FR
NL
ES
IT
DE
PL
RU
ОСНОВНЫЕ ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ

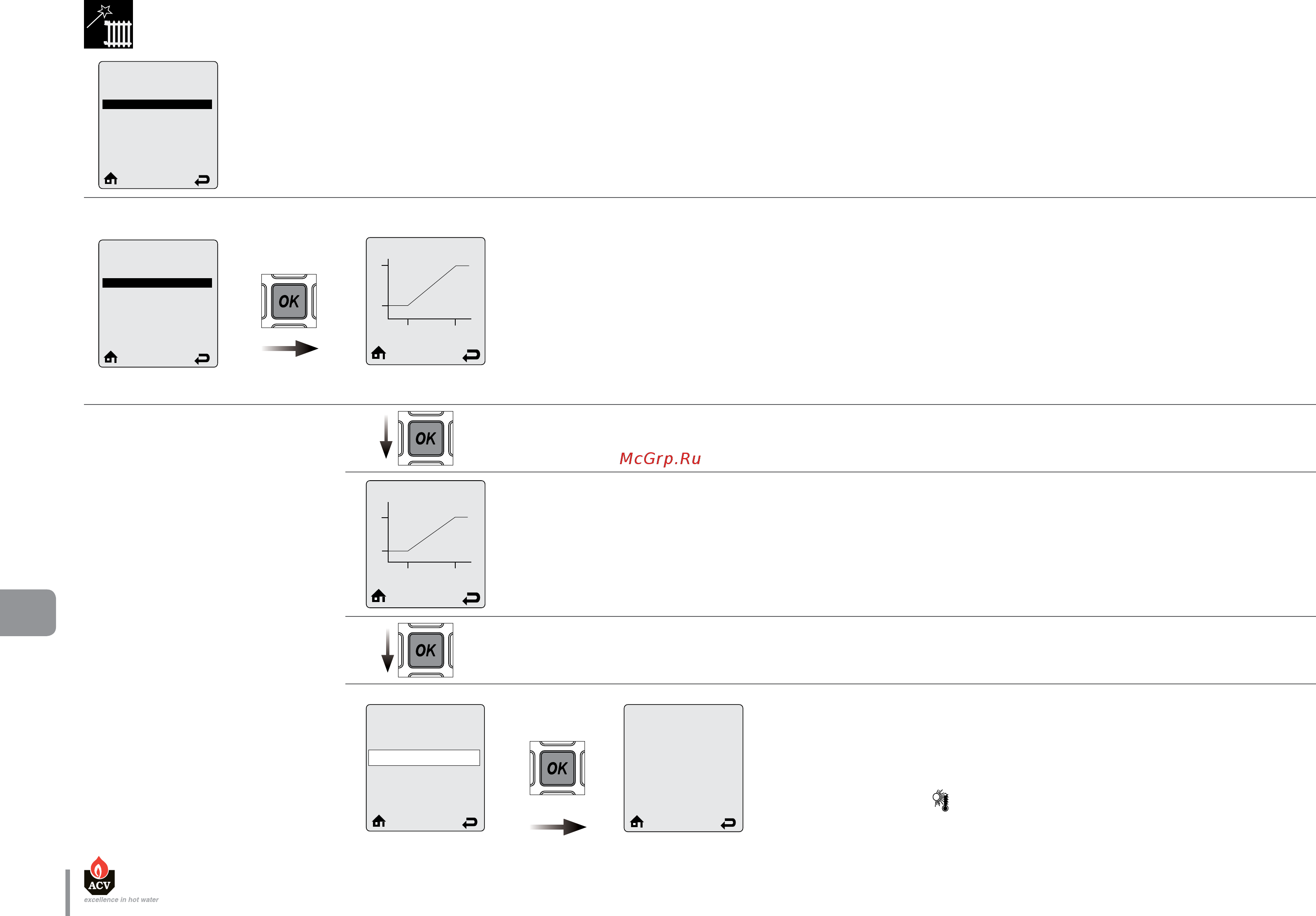

Heating Easy setup- Быстрая настройка системы отопления (подключен датчик уличной температуры)
Select CH Demand
Thermostat & Outd. Curve
Constant & Outdoor Curve
Constant & Setpoint
0 - 10 V Modulation Signal
Меню выбора запроса системы отопления подсказывает установщику, как создается запрос системы отопления. Есть несколько вариантов
формирования запросов на нагрев системы отопления, и установщик должен выбрать среди них.
Select CH Demand
Thermostat & Outd. Curve
Constant & Outdoor Curve
Constant & Setpoint
0 - 10 V Modulation Signal
82°C
27°C
18°C
-12°C
Current Settings
Select CH1 Outd. Curve
Thermostat & Outdoor Curve – Термостат и кривая уличной температуры - это меню отображается
только когда подключен датчик уличной температуры. Котел Presige получает запрос на
нагрев системы отопления, при получении команды от термостата или температурного
датчика и данное значение будет меняться для запросов системы отопления, в зависимости от
температуры уличного воздуха.
Select CH1 Outd. Curve - Меню Кривая нагрева для отопительного контура 1 позволяет выбрать
настройки кривой нагрева. Варианты кривых нагрева применимы для большинства случаев.
Кривая нагрева может быть настроена в сервисном меню (см. Инструкцию на автоматику
управления котла)..
Воспользуйтесь клавишами влево и вправо для выбора кривой нагрева, подходящей для вашего
типа отопительной системы и нажмите ОК, чтобы сохранить настройки.
По умолчанию: системы с температурой между 27°C и 82 °C
60°C
27°C
18°C
-12°C
Current Settings
Select CH2 Outd. Curve
Select CH2 Outd. Curve - Меню Кривая нагрева для отопительного контура 2 позволяет выбрать
настройки кривой нагрева. Варианты кривых нагрева применимы для большинства случаев.
Кривая нагрева может быть настроена в сервисном меню (см. Инструкцию на автоматику
управления котла).
Воспользуйтесь клавишами влево и вправо для выбора кривой нагрева, подходящей для вашего
типа отопительной системы и нажмите ОК, чтобы сохранить настройки.
По умолчанию: системы с температурой между 27°C и 55 °C
Warm Weather Shutdown
O
O 25°C
EZ Setup Complete
Heating EZ setup is complete.
Additional changes can be made in
the Installer Menu if required.
Press OK to return to EZ Setup Menu
Warm Weather Shutdown - Меню отключения при теплой погоде позволяет опционально ввести
значение уличной температуры, при которой произойдет отклбчение системы отопления. Котел будет
продолжать реагировать на запросы на нагрев ГВС или на модулируемый сигнал 0-10В, когда уличная
температура достигнет установленного значения..
Воспользуйтесь клавишами влево или вправо для регулирования значения температуры в данном
меню и нажмите клавишу ОК, чтобы сохранить настройки и завершить данную настройку.
Значок функции отклбючения (
) при теплой погоде отображается на дисплее главного экрана при
достижении заданного значения уличной температуры..
По умолчанию: Выкл.
