PRESTIGE 42-50-75-100-120 Solo V14 : 664Y6200 • C
ru
14
EN
FR
NL
ES
IT
DE
PL
RU
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Размеры котла
PRESTIGE SOLO
42 50 75 100 120
A мм 1 014 1 014 1 014 1 086 1 086
B мм 440 440 440 600 600
C мм 502 502 502 632 632
D (до патрубка подачи) мм 65 65 65 178 178
E (до патрубка подвода газа) мм 316 316 316 397 397
F (до патрубка обратки) мм 437 437 437 551 551
G (до предохранительного клапана) мм 453 453 453 87 87
H мм 48 48 48 432 432
I мм 288 288 288 373 373
J мм 357 357 357 333 333
K мм 178 178 178 139 139
L мм 110 110 110 517 517
Коаксиальное присоединение
дымоотвода
мм 100-150 100-150 100-150 100-150 100-150
Подсоединение отопления [M] “ 5/4 5/4 5/4 1 1/2 1 1/2
Подключение газа [M] “ 3/4 3/4 3/4 1 1
мин, Ø дымоотвода мм 100 100 100 100 100
Масса пустого кг 50 54 59 89 93

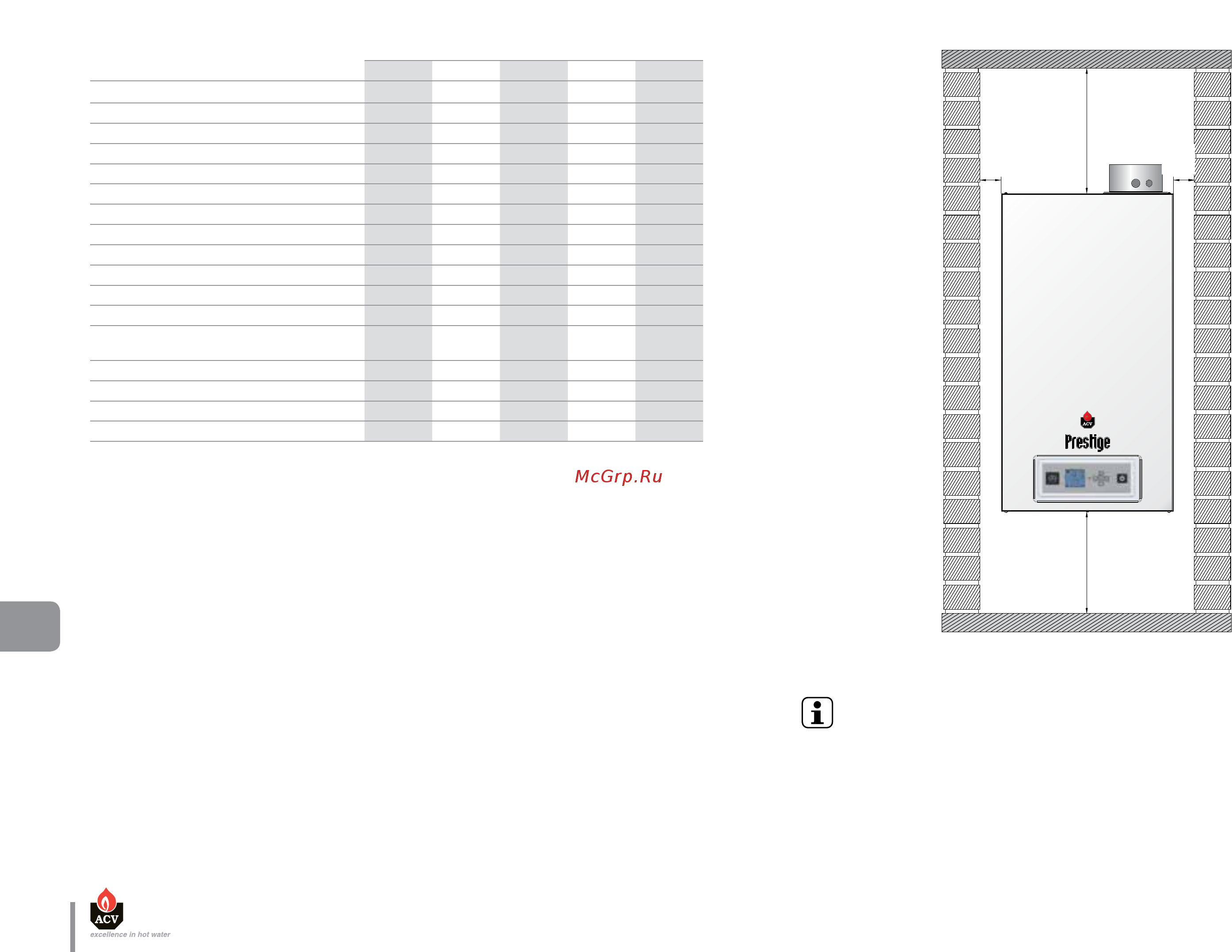

ГАБАРИТНЫЕ РАЗМЕРЫ МИНИМАЛЬНЫЕ РАССТОЯНИЯ ВОКРУГ КОТЛА
Инструкции для монтажа котла на стену приведены в разделе "Установка котла -
настенный монтаж" , ctp. 25.
Min. 300 mm
Min. 220 mm
Min. 25 mm
Min.
25 mm
Мин. 25 мм
Мин. 30 мм
Мин.
25 мм
Мин. 220 мм
