ULTRAGRAPH DIGITAL DEQ1024
12 4. УСТАНОВКА
4. УСТАНОВКА
4.1 Установка на стойку
Процессор BEHRINGER ULTRAGRAPH DIGITAL DEQ1024 требу-
ется два стойко-места для установки на стандартную стойку
шириной 19 дюймов. Пожалуйста, предусмотрите дополнительное
пространство 4 дюйма в глубине стойки для подключения разъемов
задней панели.
Убедитесь, что вокруг устройства имеется достаточно места для
охлаждения, и никогда не ставьте устройство сверху на усилитель
мощности или подобное оборудование, во избежание перегрева.
Для ус
тановки процессора DEQ1024 на стойку используйте кре-
пежные винты и гайки М6.
Для отсоединения процессора DEQ1024 от сети питания
выньте вилку кабеля питания из розетки. Предусмотри-
те свободный доступ к розетке при работающем
процессоре. При установке процессора на стойку, про-
верьте возможность беспрепятственного отсоединения
вилки от розетки сети питания, при необходимости, или
нали
чие сетевого удлинителя с выключателем питания.
4.2 Подключение аудио-разъемов
Вам потребуется большое количество кабелей для различного
использования. На приведенных ниже иллюстрациях показано
назначение выводов разъемов этих кабелей. Для подключения
оборудования используйте только высококачественные кабели.
Аудио-разъемы процессора ULTRAGRAPH DIGITAL DEQ1024
электрически сбалансированы для автоматического подавления
шумов и фона сети питания переменного тока.
К сбалансированным входам/выходам процессора можно так же
подключать несбалансированные устройства. Исполь
зуйте либо
моно-штекера, либо замкните контакты "ring" и "sleeve" на стерео-
штекерах (или контакты 1 и 3 при использовании разъемов XLR).

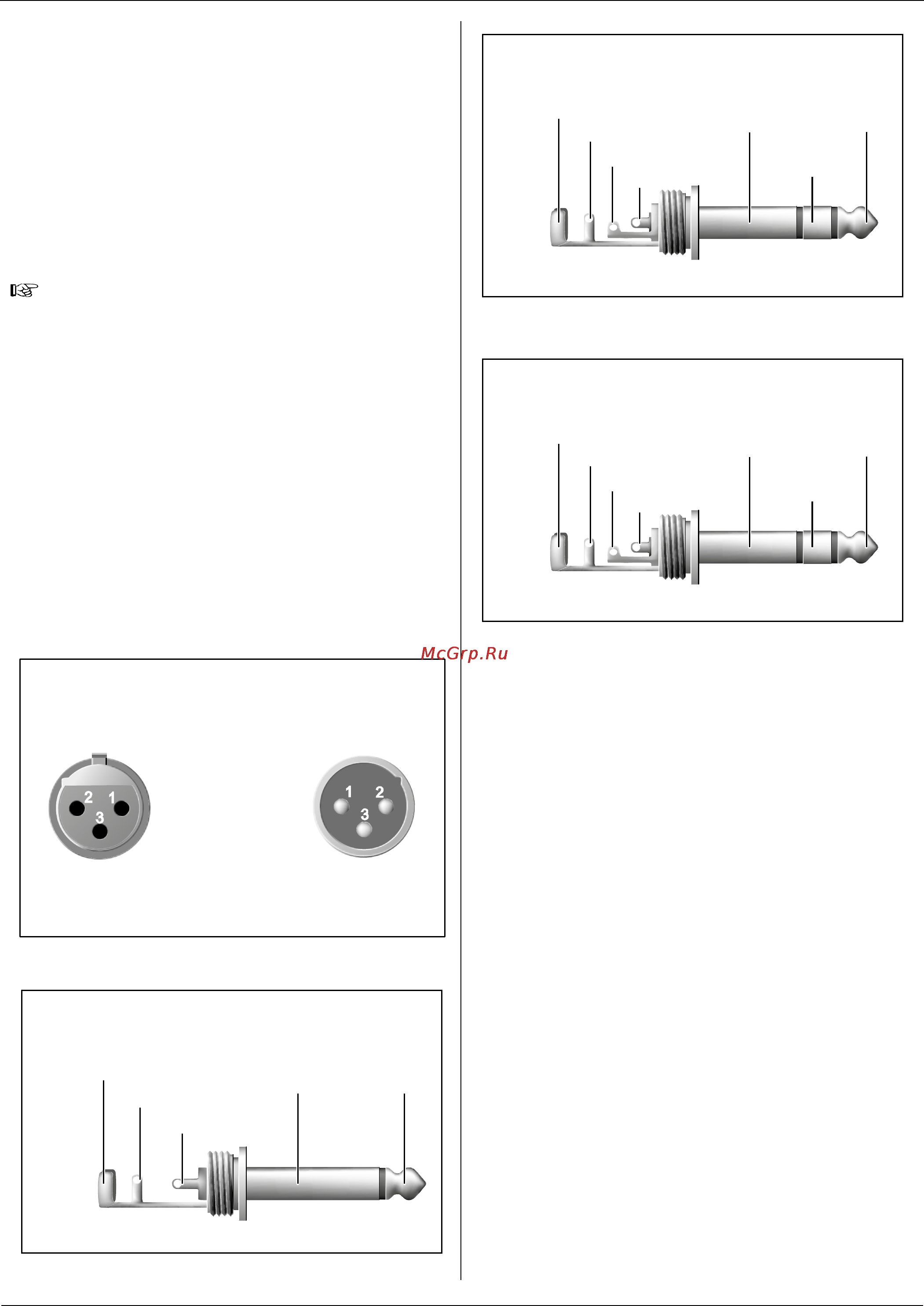

Рисунок 4.1: Разъемы XLR
Рисунок 4.2: Штекер разъема TS ¼ дюйма
Рисунок 4.3: Штекер разъема TRS ¼ дюйма
Рисунок 4.4: Штекер разъема TRS ¼
дюйма для п
рименения
в цепи разрыва канала при подаче/возврате сигнала
с внешнего устройства
4.3 Цифровые подключения
(интерфейсы AES/EBU и S/PDIF)
Цифровой интерфейс AES/EBU, который получил такое название
благодаря своим разработчикам (Общество инженеров по звуковой
технике (AES) и Европейский союза телерадиовещания (EBU)) в
основном используется в профессиональном студийном оборудо-
вании и на студиях телерадиовещания для передачи цифровых
сигналов, в том числе на большие расстояния. Интерфейс подклю-
чается сбалансированными кабелями с разъемами XLR и волновым
сопротивлением 110 Ом. Дли
на кабеля может быть до 100м.
Интерфейс совместим с форматом AES3, который позволяет пе-
редавать сигналы двух каналов с разрешением до 24 бит.
Передаваемый сигнал имеет функцию автоматической синхрониза-
ции и подбора частоты (полезна при подключении нескольких
цифровых устройств). В связи с этим, дополнительное соединение
процессора DEQ1024 с оборудованием по интерфейсу AES/EBU
для синхронизации по час
тоте дискретизации не требуется. Частота
дискретизации не имеет определенного значения и может выби-
раться свободно. Стандартные частоты дискретизации 44.1кГц,
48кГц, 88.2кГц и 96кГц. Интерфейс AES/EBU во многом сходен с
популярным интерфейсом S/PDIF. Эти интерфейсы можно соеди-
нять при помощи адаптера.
1 = земля/экран
2 = сигнал (+ve)
3 = сигнал (-ve)
Сбалансированное подключение
через разъемы XLR
При несбалансированном подключении, контакты 1 и 3
следует закоротить.
Выход Вход
Sleeve
земля/экран
Несбалансированное подключение
через разъемы TS ¼ дюйма
Tip
сигнал
Обжимной фиксатор
Tip
Sleeve
При соединении сбалансированных и несбаласированных штекеров,
контакты "ring" и "sleeve" в стерео-штекерах следует закоротить.
Sleeve
земля/экран
Сбалансированное подключение
через разъемы TRS ¼ дюйма
Tip
сигнал (+ve)
Обжимной фиксатор
Ring
сигнал (-ve)
Sleeve
Tip
Ring
Подключите подаваемый сигнал разрыва канала ко входу и возвра-
щаемый сигнал к выходу внешнего устройства эффектов.
Sleeve
земля/экран
Подача/возврат сигнала через
разъемы TRS ¼ дюйма
Tip
подача (выход)
Обжимной фиксатор
Ring
возврат (вход)
Sleeve
Tip
Ring
