ULTRAGRAPH DIGITAL DEQ1024

8 2. ЭЛЕМЕНТЫ УПРАВЛЕНИЯ

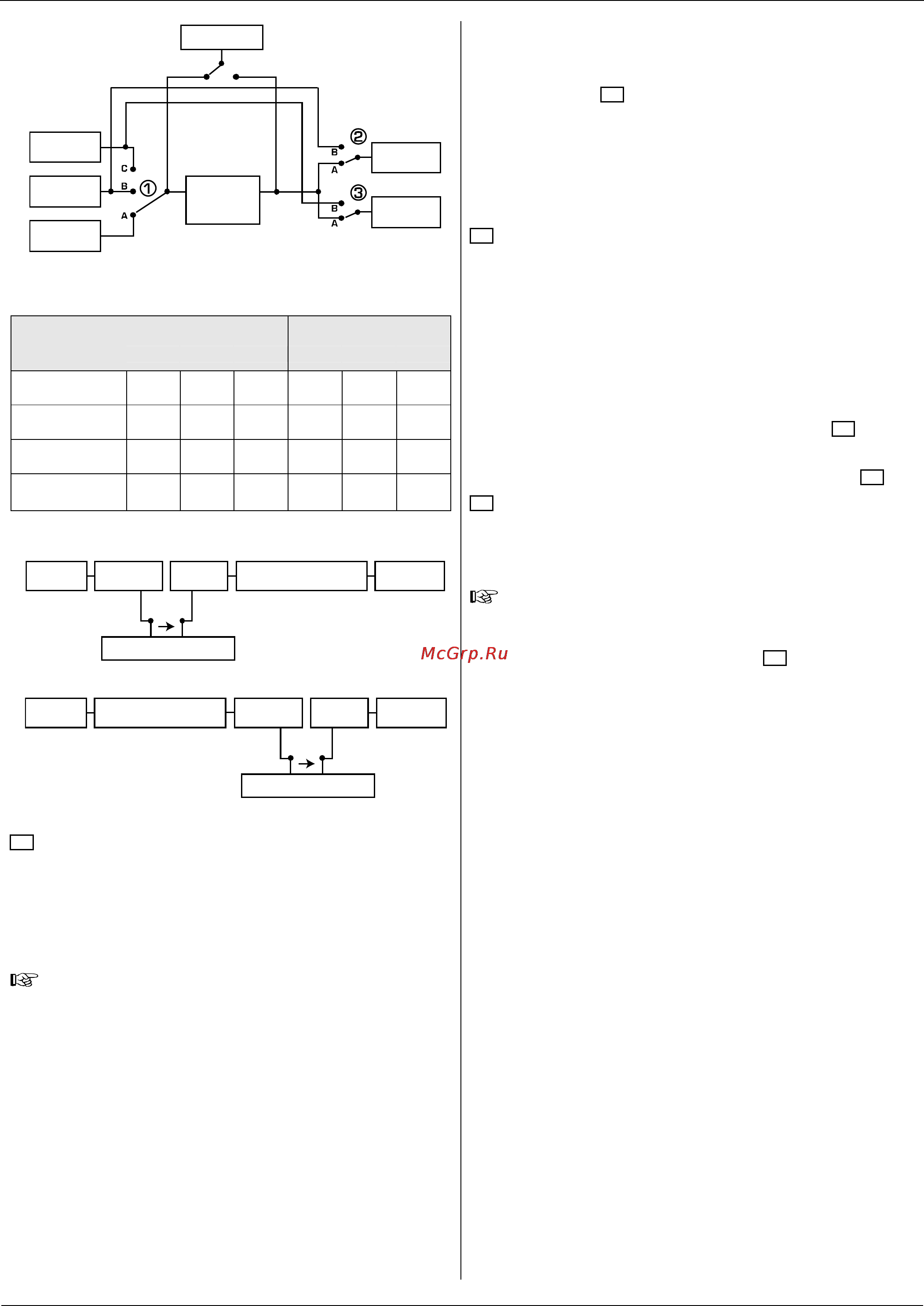

Рисунок 2.4: Соединения входного/выходного сигнала в зависимо-

сти от режима работы процессора DEQ1024

"Розовый шум" вкл.

Переключатель

CONFIG

1 2 3 1 2 3

Аналоговый B A A 4 A A

Цифровой C A A A A A

Сигнал перед

экв. (PRE EQ)

C B A A B A

Сигнал после

экв. (POST EQ)

B A B A A B

Таблица 2.1: Соединения входного/выходного сигнала в зависимо-

сти от режима работы процессора DEQ1024

Рисунок 2.5: Прохождение сигнала в режиме PRE EQ

Рисунок 2.6: Прохождение сигнала в режиме POST EQ

При удержании переключателя CLOCK нажатым в течение

нескольких секунд можно выбрать желаемую частоту дис-

кретизации, с которой будет работать процессор DEQ1024:

44.1 кГц, 48 кГц или 96 кГц (зеленые индикаторы). Для син-

ронизации процессора с частотой дискретизации внешнего

устройства (например, цифрового микшерного пульта)

необходимо выбрать режим DIG IN (указывается желтым

индикатором).

При выборе режима DIG IN и отсутствии сигнала на

цифровом входе синхронизации, процессор DEQ1024

не может синхронизироваться с частотой дискретиза-

ции (мигает индикатор DIG IN). В таком случае

процессор переключается на частоту дискретизации,

которая была подключена к цифров

ому входу в по-

следний раз. Если при работе в несинхронизированном

режиме на цифровом входе появится сигнал синхрони-

зации, процессор DEQ1024 переключится в норма-

льный режим внешней синхронизации с поданным сиг-

налом частоты дискретизации (засветится желтый

индикатор DIG IN).

Для выбора длины слова цифрового выходного сигнала

(16 бит или 24 бита), наж

мите и удерживайте одновре-

менно две кнопки CONFIG и CLOCK. 24-битное слово

будет указываться индикаторами -24дБ измерительной

шкалы (см. ). При выборе 16-битного слова, ни один

индикатор измерительной шкалы не будет светиться.

Таким образом, процессор DEQ1024 можно настроить для

подключения к 16-битовым входам DAT и CD устройств

записи или звуковым картам компьютеров. Аналоговый

выходной сигнал всегда преобразовывается с испол

ьзо-

ванием 24-битного слова, независимо от вышеуказанных

настроек.

Измеритель уровня сигнала (LEVEL METER), который пред-

ставляет собой две шкалы по 12 индикаторов в каждой,

показывает уровень входного и выходного сигнала. Исполь-

зуйте расположенный ниже переключатель METER для

выбора соответствующего сигнала: выходной сигнал отобра-

жается при светящемся зеленом индикаторе переключателя,

а входной си

гнал отображается при погасшем индикаторе

переключателя. Красный индикатор CLIP засвечивается при

чрезмерном уровне сигнала в соответствующем канале. Ин-

дикаторы GATE и LIMITER показывают, что сигнал либо

превысил, либо упал ниже выбранного порогового значения;

эти индикаторы так же указывают на активное состояние

процессора динамической обработки звука (см. ). Помимо

этого, измеритель уровня сигнала так же ис

пользуется для

отображения уровня громкости сигнала генератора "розового

шума" и выбора настройки длины слова 24 бита (см. ).

Удерживая нажатой несколько секунд кнопку переключателя

STANDBY, процессор DEQ1024 переводится в ждущий режим

(светится красный индикатор переключателя). В этом режиме

сигнал, подключенный к входу процессора, подается на его

выход без обработки.

Все вновь вве

денные настройки сохраняются в памяти

по истечении приблизительно 2 секунд, поэтому если пи-

тание процессора DEQ1024 будет отключено, а затем

снова включено (используя переключатель STANDBY

или выключатель питания POWER на задней панели),

текущие настройки процессора снова вступят в силу.

Измеритель

уровня

Цифровой

вход

Аналоговый

вход

"Розовый

шум"

Обработка

процессором

DEQ1024

Цифровой

выход

Аналоговый

выход

Цифрово

выход

Цифрово

вход

Аналоговы

вход

ра

отка процессором

DEQ1024

Аналоговы

выход

Внешнее цифровое

устройство

Разрыв

цифрового

канала

Цифрово

выход

Цифрово

вход

Анало

овы

вход

ра

отка процессором

DEQ1024

Аналоговы

выход

Внешнее цифровое

устройство

Разрыв

цифрового

канала
