6 2. ЭЛЕМЕНТЫ УПРАВЛЕНИЯ
2. ЭЛЕМЕНТЫ УПРАВЛЕНИЯ
2.1 Передняя панель

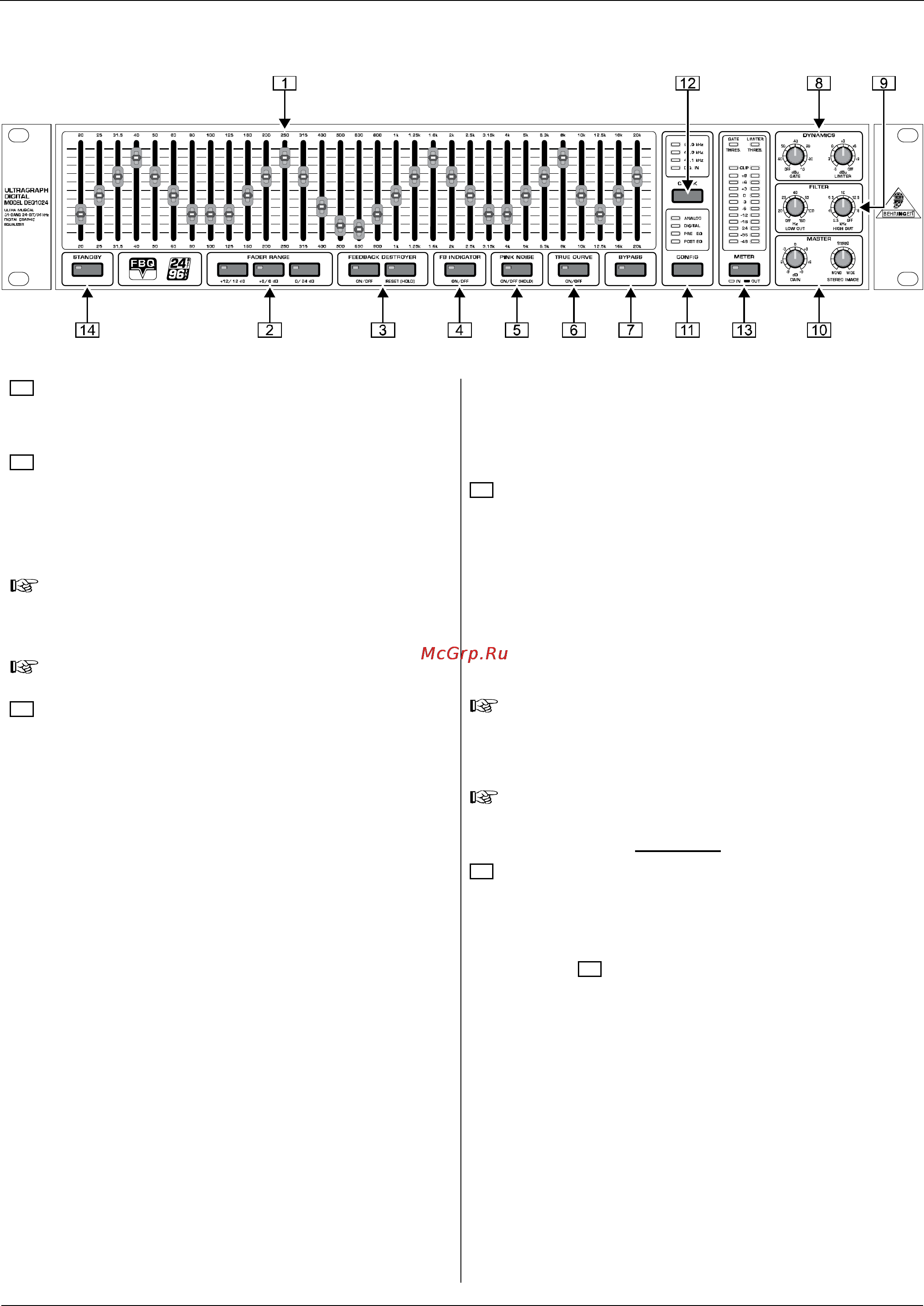

Рисунок 2.1: Элементы управления на передней панели
Используйте 45мм-фейдеры графического эквалайзера
для усиления или ослабления любой полосы частот из 31
возможных. На каждом фейдере имеется красный светоди-
одный индикатор.
Используйте переключатели FADER RANGE для выбора
одного из трех диапазонов регулирования усиления частот:
+12/-12 дБ (зеленый светодиод), +6/-6 дБ (зеленый свето-
диод) или 0/-24 дБ (желтый светодиод). Последн
ий
диапазон хорошо подходит для устранения частот обратной
связи, так как можно установить значительное ослабление
определенной полосы частот (-24 дБ).
На каждом переключателе процессора DEQ1024 (за ис-
ключением переключателей CONFIG и CLOCK) имеется
светодиодный индикатор, который засвечивается при
включении соответствующей функции.
Любые активируемые настройки и функции всегда ока-
зывают влияние на оба канала процессора DEQ1024.
Фу
нкции автоматического подавителя сигналов обратной
связи (FEEDBACK DESTROYER).
Включение подавителя обратной связи:
При нажатии на переключатель ON/OFF (засвечивается
желтый светодиод), подавитель обратной связи начинает
сканировать аудио-сигнал на предмет наличия частот об-
ратной вязи. Если обнаружена одна или несколько частот
обратной связи, засвечивается красный светодиод на пере-
ключателе RESET (HOLD). Данные частоты автоматически
ослабляются. П
омимо этого, аудио-сигнал постоянно ска-
нируется для определения новых частот обратной связи,
которые автоматически ослабляются при обнаружении. Это
полезно для микрофонов, которые постоянно перемещают-
ся по сцене в ходе концертного выступления (например,
вокальные микрофоны), когда имеется большая вероят-
ность возникновения эффекта обратной связи.
Отключение функции поиска (функция подавителя об-
ра
тной связи остается активной):
При повторном нажатии на переключатель ON/OFF отклю-
чается функция поиска частот обратной связи. Известные
частоты сигналов обратной связи будут по-прежнему ос-
лабляться (переключатель RESET (HOLD) активен). Данный
режим хорошо подходит для стационарных микрофонов
(например, микрофоны барабанной установки). Чтобы вер-
нуться в режим поиска сигналов обратной связи, снова
наж
мите на переключатель ON/OFF.
Отображение частот обратной связи:
При кратковременном (до 2 секунд) нажатии на переключа-
тель RESET (HOLD), обнаруженные процессором DEQ1024
частоты обратной связи будут отмечены светодиодами на
соответствующих фейдерах эквалайзера. При отсутствии
частот обратной связи, светодиоды погаснут примерно на 2
секунды.
Отключение подавителя обратной связи:
При удержании кнопки переключателя RESET (HOLD) в тече-
ние нескольких секунд, настройки фи
льтра обратной связи
обнуляются (индикатор переключателя RESET (HOLD) гас-
нет) и функция подавителя обратной связи выключается.
При нажатии переключателя FB INDICATOR (засвечивается
зеленый светодиод), включается система обнаружения час-
тот обратной связи FBQ. Частота (или частоты), которые
вызывают эффект обратной связи, указываются ярко светя-
щимися индикаторами на фейдерах эквалайзера. Все
остальные индикаторы фейдеров не светятся. Просто по-
низ
ьте усиление соответствующей полосы частот до
устранения эффекта обратной связи и выключения индика-
тора фейдера.
Показывая уровень сигнала отдельных частотных полос, сис-
тема обнаружения обратной связи так же функционирует в
качестве анализатора спектра аудио-сигнала.
Примите к сведению, что функция FB INDICATOR показы-
вает только уровень сигналов по отдельным частотным
диапазонам. Не кажд
ая частота, присутствующая в спек-
тре аудио-сигнала, автоматически вызывает эффект
обратной связи.
Функции FEEDBACK DESTROYER и FB INDICATOR могут
работать как независимо друг от друга, так и одно-
временно. Учтите, что при работе в режиме 96 кГц,
данные функции недоступны
!
При удержании переключателя PINK NOISE в нажатом поло-
жении несколько секунд включается встроенный генератор
"розового шума" (засвечивается красный индикатор переклю-
чателя) и до тех пор, пока переключатель остается нажатым
происходит постепенное увеличение уровня громкости тесто-
вого сигнала (уровень отображается на ИЗМЕРИТЕЛЕ
УРОВНЯ ). Повторное кратковременное нажатие на кноп-
ку PINK NOISE выключает данную функцию.
"РО
ЗОВЫЙ ШУМ"
Резонансные и передаточные характеристики помещения,
где работает система звукоусиления, естественным образом
поднимают одни определенные звуковые частоты, при этом
ослабляя другие. "Розовый шум" это нейтральный сигнал, ко-
торый может воспроизводиться системой звукоусиления для
измерения этих амплитудно-частотных характеристик (АЧХ)
помещения. Одно такое измерение с использованием специ-
ального измерительного микрофона (напр
имер, BEHRINGER
ECM8000) совместно с анализатором звука в реальном вре-
мени (встроен в процессор BEHRINGER ULTRACURVE PRO
DEQ2496), дает основу для настройки эквалайзера. Усили-
ваемые помещением частоты могут быть ослаблены при
помощи эквалайзера, тогда как слишком слабые частоты мо-
гут быть усилены для достижения практически линейного
диапазона воспроизведения частот.
1
2
3
4
5
