ULTRAGRAPH DIGITAL DEQ1024
2. ЭЛЕМЕНТЫ УПРАВЛЕНИЯ 7
Попробуйте сориентировать себя в частотной полосе,
уровень сигнала которой находится в диапазоне от 0дБ
до -3дБ, чтобы избежать перегрузки подключенного
оборудования (например, усилителя или кроссовера).
В мире обычных графических эквалайзеров всегда имеется
разница между отрегулированной и выходной частотной
характеристикой. Это явление связано со схемным реше-
нием таких эквалайзеров. Данная разница зависит от
час
тоты и ее усиления/ослабления. Расположенные рядом
частотные полосы влияют друг на друга, в связи с чем уси-
ление или ослабление сигнала одной полосы иногда может
накладываться на сигнал соседней полосы.

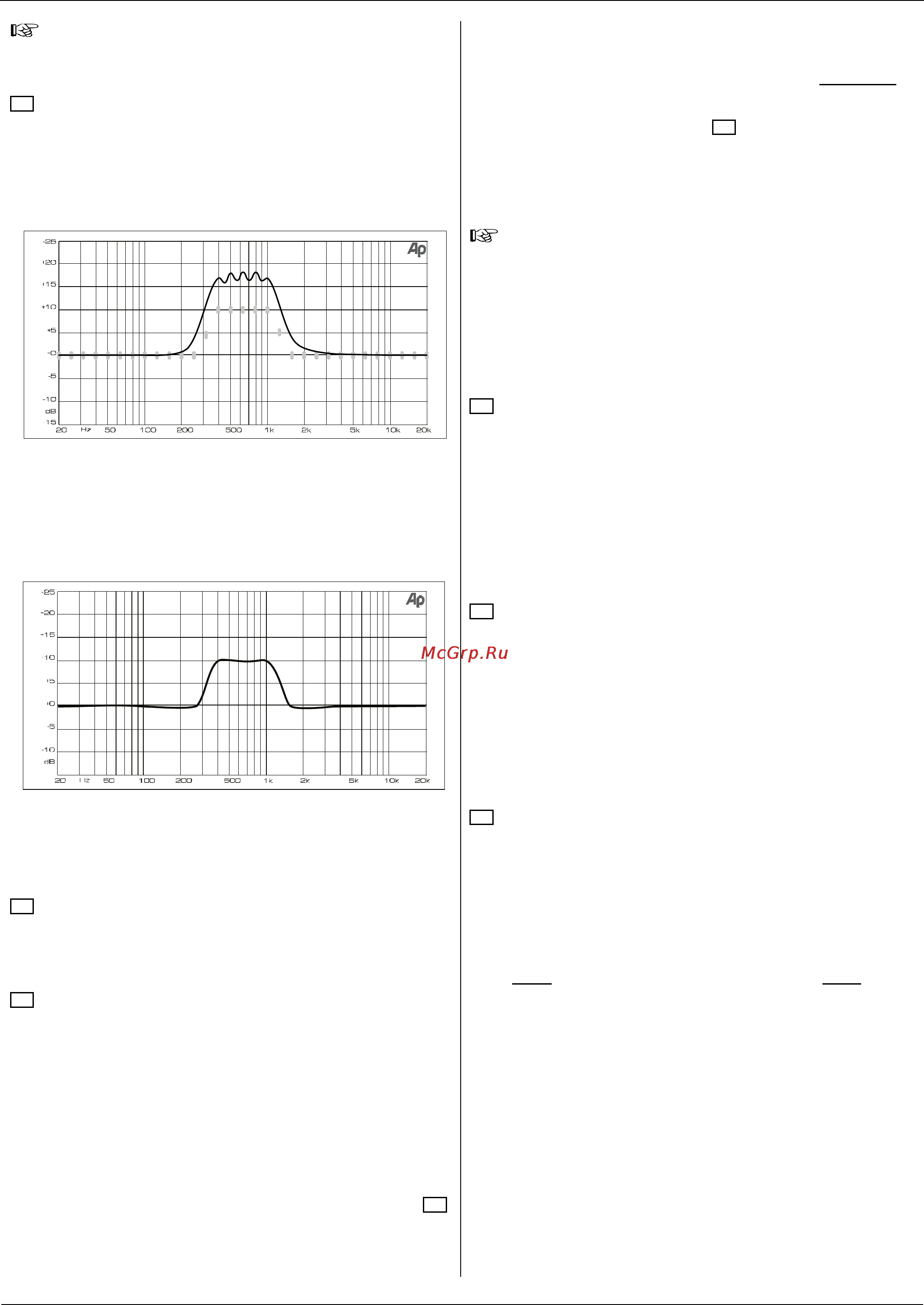

Рисунок 2.2: Графический эквалайзер без коррекции частотной
характеристики
Данное явление можно скорректировать при помощи спе-
циально разработанного алгоритма, которы
й применяется в
процессоре ULTRAGRAPH DIGITAL DEQ1024. Просто на-
жмите кнопку TRUE CURVE (засветится зеленый светодиод
переключателя).
Рисунок 2.3: Графический эквалайзер с коррекцией частотной
характеристики (TRUE CURVE)
Выходная частотная характеристика теперь будет точно со-
ответствовать выбранным настройкам графического
эквалайзера.
Переключатель BYPASS позволяет сравнить обработанный
и необработанный аудио-сигнал. При включении функции
BYPASS (засвечивается красный ин
дикатор), сигнал с вхо-
да процессора подается непосредственно на выход, что
позволяет контролировать необработанный сигнал.
В секции динамической обработки (DYNAMICS) процессора
DEQ1024 имеется шумоподавитель (GATE) и ограничитель
(LIMITER). Используйте регуляторы GATE и LIMITER для
установки порога срабатывания. При превышении порого-
вого уровня (LIMITER) или когда сигнал падает ниже
порогового уровня (GATE), процессор динамической обра-
ботки на
чинает изменять аудио-сигнал.
Шумоподавитель (GATE)
Когда уровень входного сигнала падает ниже порогового
значения, этот сигнал полностью подавляется. Шум аудио-
кассеты, перекрестные помехи или раздражающие шумы
можно эффективно вырезать из аудио-сигнала. Желтый ин-
дикатор GATE в секции ИЗМЕРИТЕЛЯ УРОВНЯ (см. )
засвечивается сразу после срабатывания шумоподавителя.
Порог срабатывания можно установить в диапазоне от -60
до -10 дБ. При повороте регулятора GATE полностью про-
тив часовой стрелки, шумоподавитель отключается (OFF).
Ограничитель (LIMITER)
Ограничитель защищает оборудование от пиковых уровней
сигнала, которые могут, например, повредить акустические
системы. Выходные уровни сигнала, которые превышают
вы-
бранное пороговое значение, ограничиваются, при этом
засвечивается красный индикатор LIMITER в секции
ИЗМЕРИТЕЛЯ УРОВНЯ (см. ). При снижении динамиче-
ских параметров сигнала, звук становится более
выразительным. Порог срабатывания ограничителя регули-
руется в пределах от -6 до +9 дБ. При повороте регулятора
GATE полностью против часовой стрелки, функция ограничи-
теля отключается (OFF).
Примите к сведению, чт
о усиление большого количества
частотных полос приводит к увеличению уровня выход-
ного аудио-сигнала. В этом случае ограничитель будет
срабатывать раньше, чем необходимо. Этот эффект
можно устранить коррекцией сигнала не только с помо-
щью регулировки усиления частотных полос, но и
понижением общего уровня сигнала. Для получения раз-
личных звуковых эффектов, можно специаль
но
устанавливать предельные значения порога пикового
ограничителя.
В секции фильтров (FILTER) процессора DEQ1024 имеются
фильтры отсечки нижних (LOW CUT) и верхних (HIGH CUT)
частот, которые позволяют ограничить полный частотный
диапазон сверху или снизу. Регулятор HIGH CUT использует-
ся для установки частоты среза (2.5-16кГц), выше которой все
частоты будут ограничены. При повороте регулятора HIGH
CUT по часовой стрелке до упора, фил
ьтр отсечки верхних
частот отключается (OFF). Регулятор LOW CUT используется
для установки частоты среза (20-160Гц), ниже которой все
частоты будут ограничены. При повороте регулятора LOW
CUT против часовой стрелки до упора, фильтр отсечки ниж-
них частот отключается (OFF).
Используйте регулятор GAIN в основной секции (MASTER)
для установки уровня выходного сигнала процессора
ULTRAGRAPH DIGITAL в диапазоне от -9
до +9 дБ. Дополни-
тельно имеется функция объемного звучания (stereo imager),
которая позволяет регулировать стеробазу и разделение ме-
жду левым и правым стереоканалами. При повороте
регулятора STEREO IMAGE по часовой стрелке до упора,
эффект стереобазы будет максимальным; при повороте ре-
гулятора против часовой стрелки, стереосигнал
преобразовывается в моно (MONO). Если регулятор находит-
ся в среднем положении, ау
дио-сигнал не обрабатывается
(режим STEREO).
Если несколько секунд удерживать в нажатом состоянии пе-
реключатель CONFIG, можно выбрать рабочий режим
процессора DEQ1024: аналоговый (зеленый индикатор
ANALOG), цифровой (желтый индикатор DIGITAL), сигнал пе-
ред эквалайзером (желтый индикатор PRE EQ) и сигнал
после эквалайзера (желтый индикатор POST EQ). В режимах
PRE EQ и POST EQ можно использовать ци
фровые разъемы
на задней панели в качестве разрывов каналов, например,
для подключения дополнительного динамического процессо-
ра. В режиме PRE EQ, точка разрыва цепи канала находится
перед
эквалайзером, а в режиме POST EQ – после эквалай-
зера (см. Рисунки 2.5 и 2.6).
