ULTRAGRAPH DIGITAL DEQ1024
3. ПРИМЕРЫ ПРИМЕНЕНИЯ 9
2.1 Задняя панель

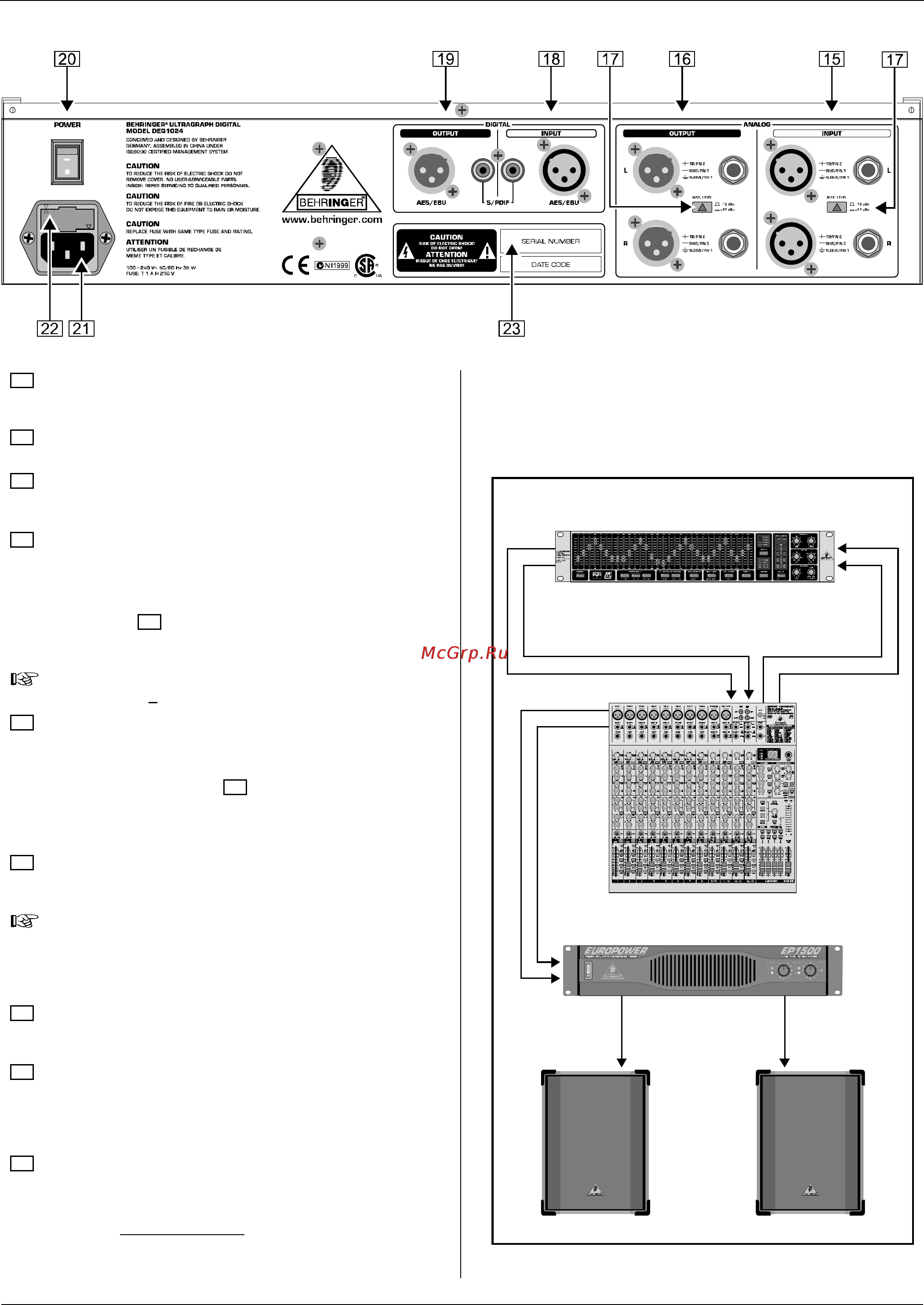

Рисунок 2.7: Элементы управления и разъемы на задней панели
Сбалансированные входы на разъемах XLR и TRS ¼ дюйма
используются для подключения аналогового входного сиг-
нала.
Сбалансированные выходы процессора DEQ1024 на разъ-
емах XLR и TRS ¼.
Переключатели MAX. LEVEL увеличивают максимальный
уровень сигнала на аналоговых входах и выходах от
+12дБн до +22дБн.
Имеется возможность выборочного подключения цифрово-
го входного сигнала в ф
ормате AES/EBU (через разъем
XLR) или S/PDIF (через разъем RCA). В режимах PRE EQ и
POST EQ данные разъемы можно также использовать как
цепи возврата сигнала после обработки на внешнем уст-
ройстве (см. ). К этим разъемам можно подключить вы-
ход процессора динамической обработки или подобное
оборудование.
Никогда не подключайте сигнал одновременно к вхо-
дам AES/EBU и
S/PDIF.
Выходной сигнал доступен на цифровом выходе в формате
AES/EBU (разъем XLR) или S/PDIF (разъем RCA). В режи-
мах PRE EQ и POST EQ данные разъемы можно также
использовать как цепи вывода сигнала для обработки на
внешнем устройстве (см. ). Подключите вход внешнего
процессора динамической обработки или подобное обору-
дование к этим разъемам. В отличии от цифровых входов,
оба цифровых вы
хода можно использовать одновременно.
Выключатель POWER подает электропитание на процессор
DEQ1024. Перед подключением к сети питания, этот вы-
ключатель должен находиться в положении "Выключен".
Внимание: выключатель POWER не полностью отклю-
чает устройство от сети питания. Если устройство не
будет использоваться в течение длительного времени,
отсоедините вилку сетевого кабеля от розетки сети пи-
та
ния.
Устройство подключается к сети питания через стандарт-
ный разъем IEC. В комплекте прилагается соответствующий
кабель питания.
Предохранители устройства находятся в специальном отсе-
ке. Перегоревшие предохранители должны быть заменены
предохранителями того же типа и номинала. Подробная
информация указана в разделе "ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ".
Серийный номер процессора ULTRAGRAPH DIGITAL
DEQ1024. Пожалуйста, выберите время, чтобы заполнить и
отправит
ь нам гарантийный талон в течение 14 дней с мо-
мента покупки устройства. Или зарегистрируйтесь на нашем
веб-сайте www.behringer.com
.
3. ПРИМЕРЫ ПРИМЕНЕНИЯ
Гибкие функции процессора ULTRAGRAPH DIGITAL DEQ1024 с
широкими возможностями для аудио-обработки открывают различ-
ные опции применения. Некоторые примеры применения с
типовыми настройками представлены ниже.
Рисунок 3.1: Применение процессора ULTRAGRAPH DIGITAL
DEQ1024 в качестве основного эквалайзера
15
17
16
18
11
19
11
20
21
22
23
Выходы
(L и R)
Входы
(L и R)
ULTRAGRAPH DIGITAL
DEQ1024
Разрывы основных каналов L и R
EURORACK UB2442FX-PRO
EUROPOWER
EP1500
EUROLIVE
B1520
