Чиллеры / тепловые насосы Aqu@Logic 2080 Руководство по монтажу и обслуживанию Дата изд. июль 2003 г.
13

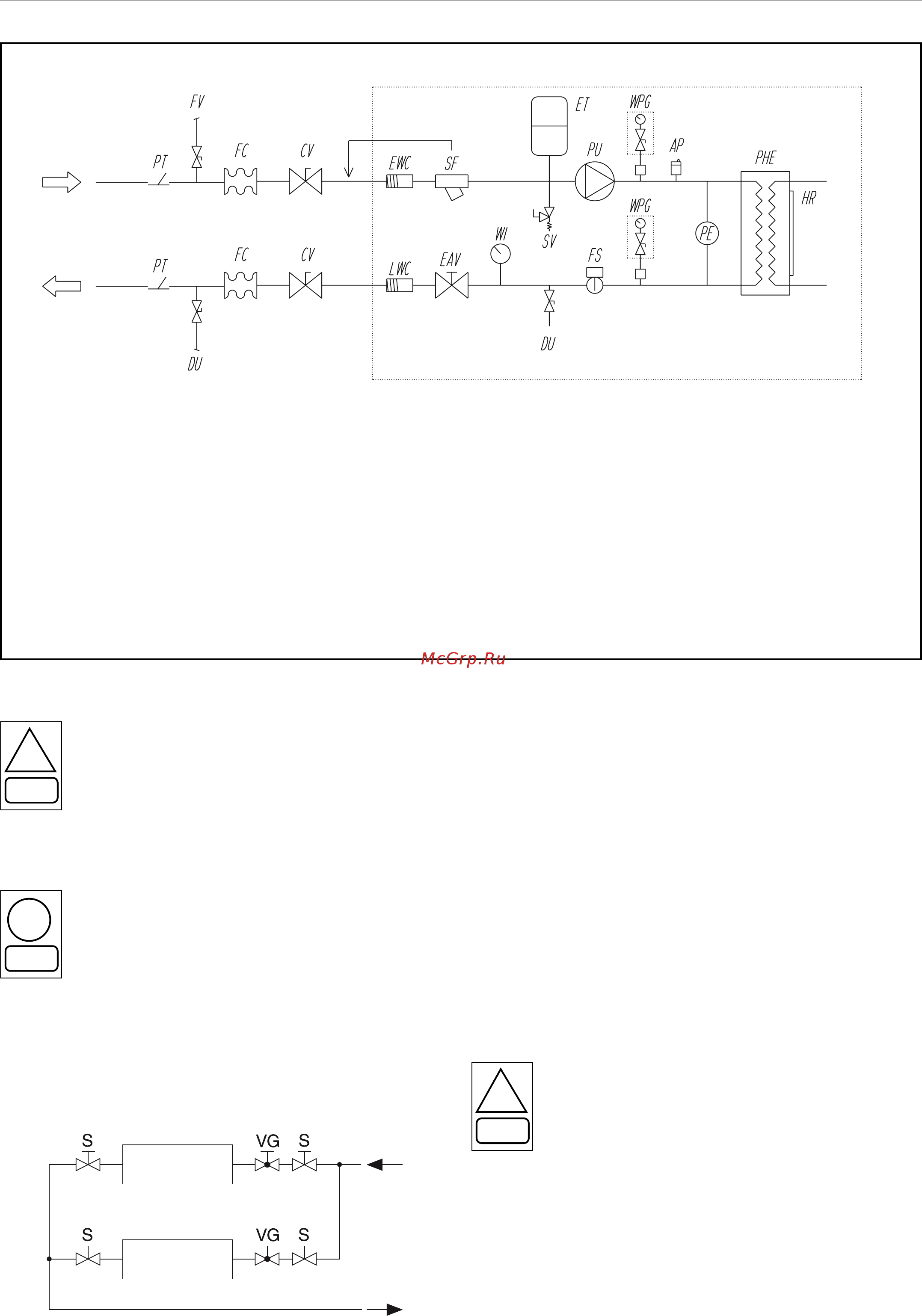

Гидравлический контур для агрегатов с циркуляционным насосом
Обозначения:
SF Сетчатый механический фильтр (устанавливается во внешнем
контуре для типоразмеров 20, 30)
ET Расширительный бак
SV Предохранительный клапан
AP Воздуховыпускной клапан
PHE Пластинчатый теплообменник испарителя
PU Циркуляционный насос
DU Дренажный вентиль
EAV Регулирующий клапан протока воды (для типоразмеров 4080)
FS Реле протока (для типоразмеров 4080)
PT Термометр
PE Дифференциальный прессостат (для типоразмеров 20, 30)
HR Электронагреватель защиты испарителя от замерзания
WPG Подсоединение манометра (для типоразмеров 4080)
EWC Входной соединительный патрубок водяной линии
LWC Выходной соединительный патрубок водяной линии
WI Манометр
CV Отсечной клапан
FC Гибкие соединения
FV Клапан питательной воды
Внешние компоненты (не входят в поставку)
Компоненты гидравлического модуля
ВНИМАНИЕ!
Перед заполнением гидравлического контура
водой удалите из него любые посторонние
частицы такие, например, как песок, окалину,
мелкие камни и другие, которые могут повредить
теплообменник испарителя.
Рекомендуется промыть контур проточной водой, байпасируя
теплообменник испарителя во избежание его засорения.
ПРИМЕЧАНИЕ!
Питательная вода гидравлического контура должна
иметь нейтральный показатель кислотности (PH) и
при необходимости соответствующим образом
обрабатываться.
При параллельном соединении нескольких чиллеров в
единую холодильную установку балансирование потерь
гидравлической нагрузки в различных контурах должно
выполняться посредством “реверсивного обратного”
соединения (см. нижеприведенную схему).
!
ATTENTION
!
NOTE
АГРЕГАТ 1
АГРЕГАТ 2
Обозначения:
S Запорные клапаны
VG Балансировочные клапаны
Агрегаты AQL/AQH, работающие на хладагенте R
407C, стандартно комплектуются теплообменниками,
предназначенными для охлаждения воды и водогликолевых
смесей до температур с нижним пределом 5
0
С.
Для определения количества этилен или пропиленгликоля,
добавляемого в воду для достижения соответствующего
нижнего предела температуры охлаждаемой водогликолевой
смеси, см. соответствующий раздел. Это количество выражается
в весовом процентном соотношении к теоретическому
содержанию жидкости в гидравлическом контуре.
4.5 Гидравлические соединения
ВНИМАНИЕ!
Соединения на входе и выходе воды в
агрегат должны выполнятьтся в соответствии
с инструкциями, указанными на наклейках,
расположенных рядом с входным и выходным
патрубками.
Подсоедините прямой и обратный трубопровод к
соответствующему патрубку агрегата. Диаметр и расположение
каждого патрубка указаны в разделе 9.
!
ATTENTION
