Чиллеры / тепловые насосы Aqu@Logic 2080 Руководство по монтажу и обслуживанию Дата изд. июль 2003 г.
9
3. ПОГРУЗОРАЗГРУЗОЧНЫЕ РАБОТЫ
Чиллеры/ тепловые насосы AQL/AQH отгружаются полностью
собранными (кроме виброамортизаторов, поставляемых
отдельно). Агрегаты протестированы на заводеизготовителе и
подготовлены к установке из запуску на месте монтажа. Чиллеры
заправляются жидким хладагентом R 407С и смазочным маслом,
в количестве, необходимом для нормальной работы агрегата.
ВНИМАНИЕ!
На сторону низкого давления хладагент должен
заправляться до запуска чиллера с помощью
сервисного клапана, находящегося рядом с ТРВ.
3.1 Инспекционная проверка по получении
груза
По прибытии груза следует тщательно проверить агрегат на
наличие какихлибо повреждений, а также его соответствие
коносаменту, чтобы убедиться в поставке всех необходимых
компонентов.
При обнаружении какихлибо дефектов, даже поверхностных,
на элементах агрегата следует немедленно в письменном виде
уведомить об этом Перевозчика. Копия письма направляется в
адрес ближайшего представительства фирмыизготовителя.
Изготовитель не несет никакой ответственности за повреждения
агрегата, возникшие в процессе перевозки.

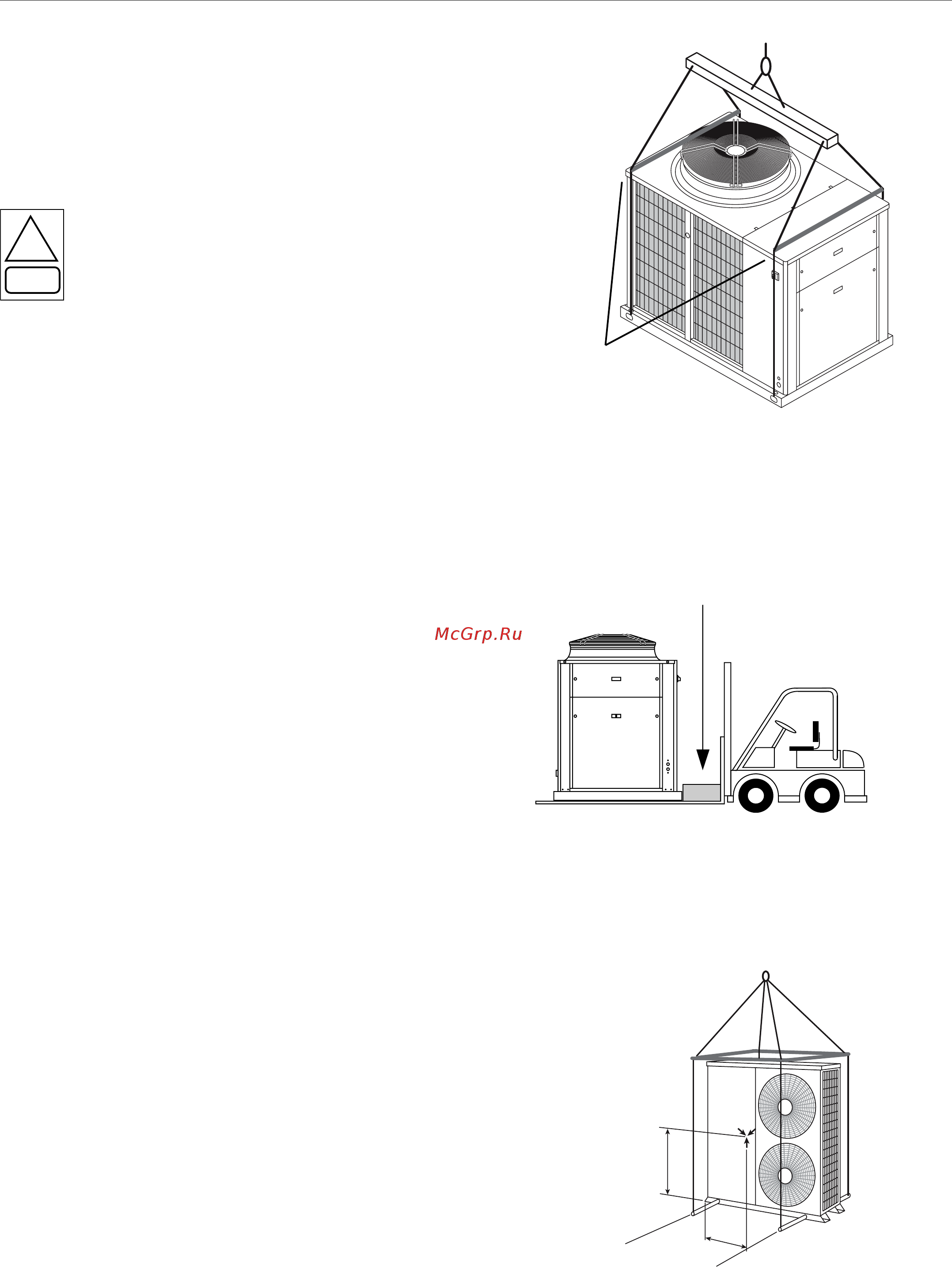

3.2 Погрузоразгрузочные работы
Агрегаты AQL/AQH предназначены для подъема с помощью
стропов и рымболтов. Для предотвращения во время
транспортировки повреждения агрегата стропами необходимо
устанавливать между ними распорки (см. рисунок).
Перед тем, как устанавливать чиллер на выбранной позиции,
убедитесь в том, что место монтажа обладает достаточной
несущей способностью, чтобы выдержать вес агрегата.
Во время погрузочноразгрузочных работ старайтесь избегать
контакта с острыми поверхностями агрегата, такими, например,
как оребрение теплообменника.
Ни в коем случае нельзя устанавливать агрегат на роликах.
Для выполнения погрузочноразгрузочных работ выполните
следующие действия:
• Вставьте и закрепите рымболты в проушинах каркаса,
имеющих специальные отметки.
• Установите между стропами распорку.
• Определите распределение веса агрегата для того, чтобы
разместить крюк подъемного механизма по центру
тяжести.
• Стропы должны быть такой длины, чтобы при натяжении
они образовывали угол с горизонтальной плоскостью не
менее 45
0
.
!
ATTENTION
Распорки между стропами
Свободный зазор, необходимый для предотвращения повреждения
агрегата во время транспортировки погрузчиком
Проходные отверстия диаметром 30 мм
