Чиллеры / тепловые насосы Aqu@Logic 2080 Руководство по монтажу и обслуживанию Дата изд. июль 2003 г.
44
16.5
1201 288 273
1737
B
A
C
D
1719
1155(*) 2323
13741719
1559(*)
279
171
60
80 80
1634

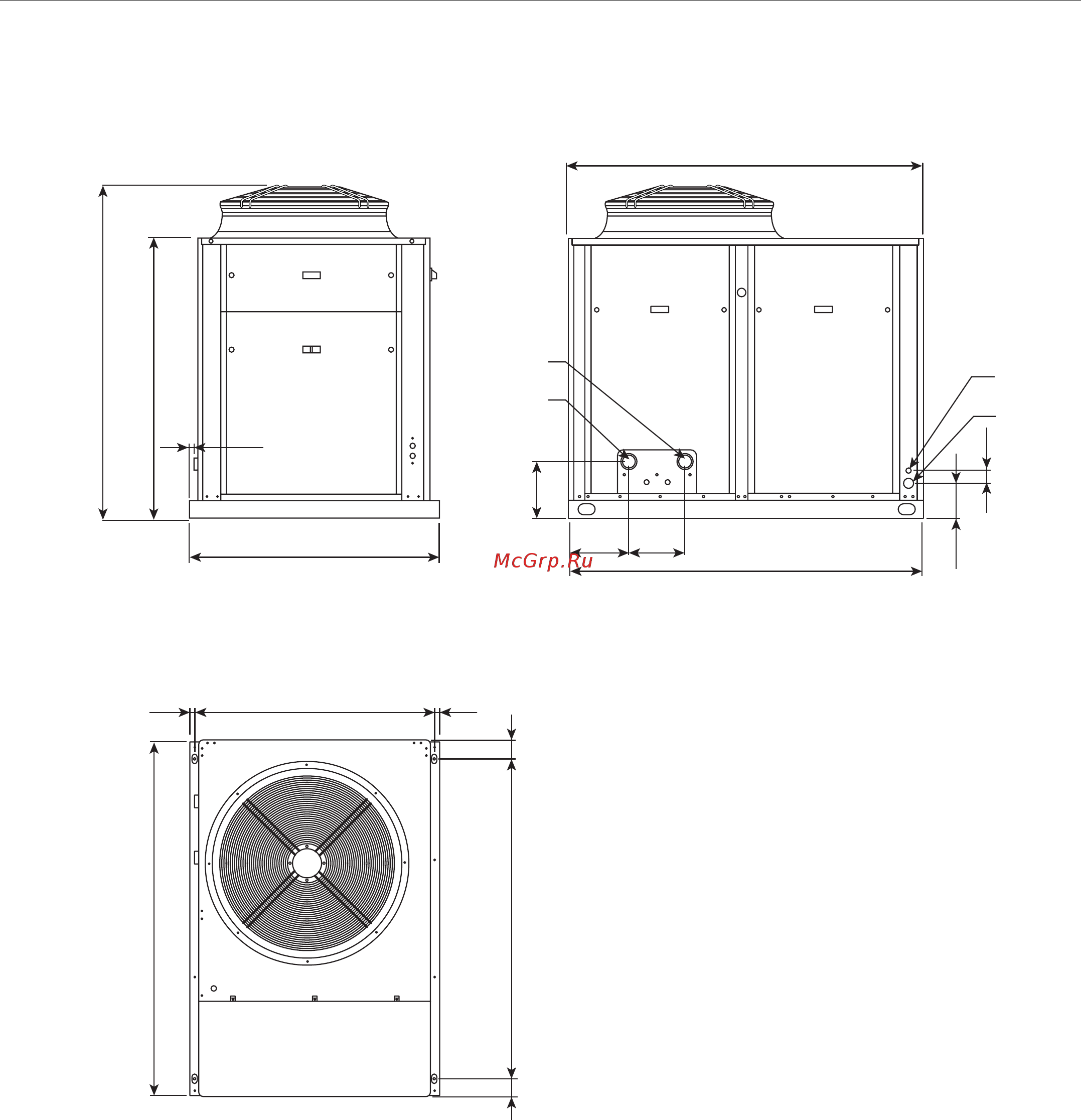

9.7 Габаритные размеры
AQL 40 50 / AQH 40
ФРОНТАЛЬНЫЙ ВИД
ВИД СБОКУ
ВИД СВЕРХУ
A соединительный патрубок входящей воды мин. диаметр 2 ", тип резьбы GAS
B соединительный патрубок выходящей воды мин. диаметр 2 ", тип резьбы GAS
C вход кабеля цепи управления
D вход силового кабеля
*) При расположении на виброизолирующих опорах
Все размеры указаны в мм
