Чиллеры / тепловые насосы Aqu@Logic 2080 Руководство по монтажу и обслуживанию Дата изд. июль 2003 г.
45
1155(*) 2323
2151
995.5(*)995.5(*)80 80
16.5
1201
1374
1634
288 273
2168
B
A
C
D
2151
279

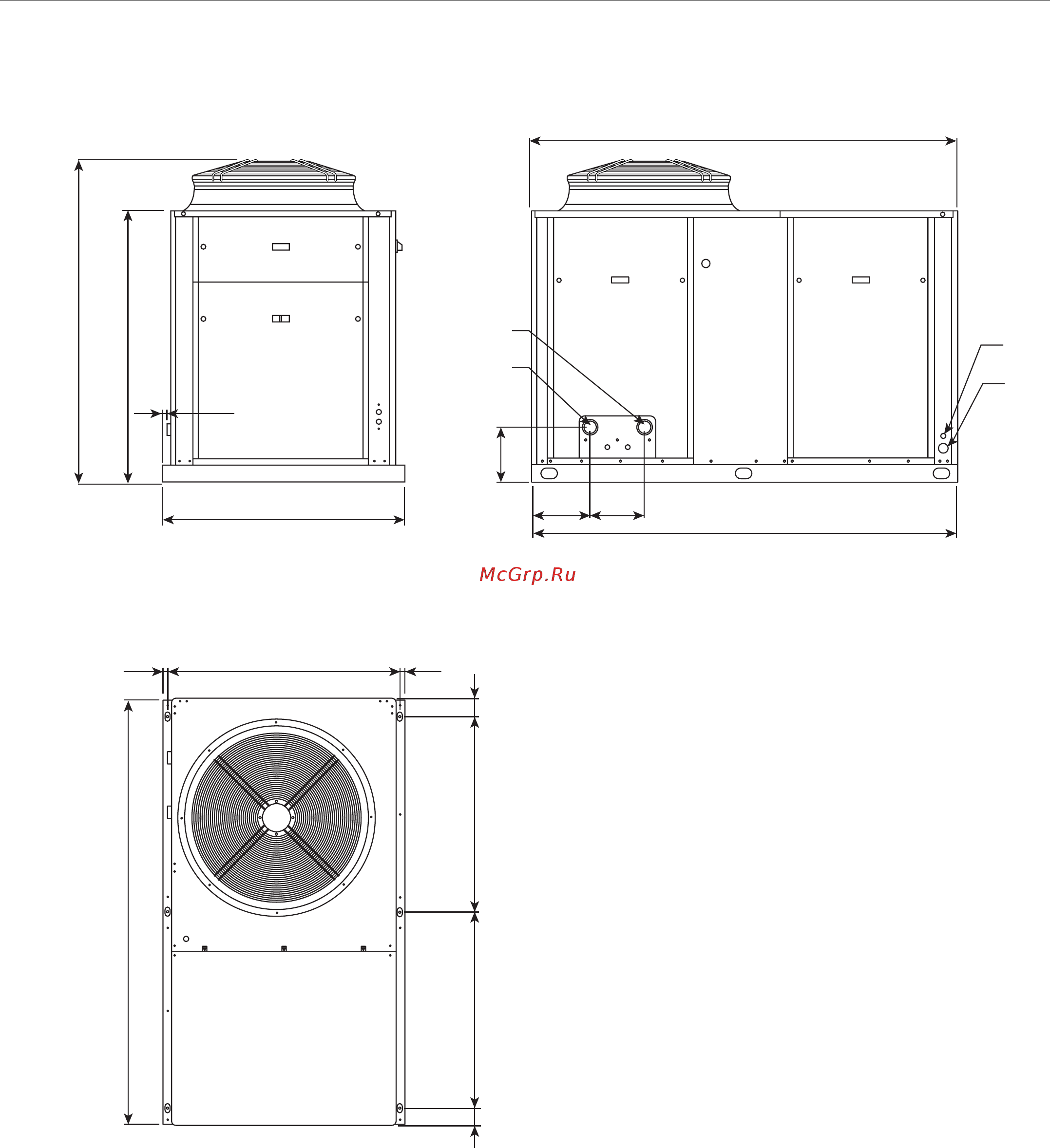

9.7 Габаритные размеры
AQL 60 70 80 / AQH 50 60 70 80
ФРОНТАЛЬНЫЙ ВИД
ВИД СБОКУ
ВИД СВЕРХУ
A соединительный патрубок входящей воды мин. диаметр 2 ", тип резьбы GAS
B соединительный патрубок выходящей воды мин. диаметр 2 ", тип резьбы GAS
C вход кабеля цепи управления
D вход силового кабеля
*) При расположении на виброизолирующих опорах
Все размеры указаны в мм
