Чиллеры / тепловые насосы Aqu@Logic 2080 Руководство по монтажу и обслуживанию Дата изд. июль 2003 г.
43

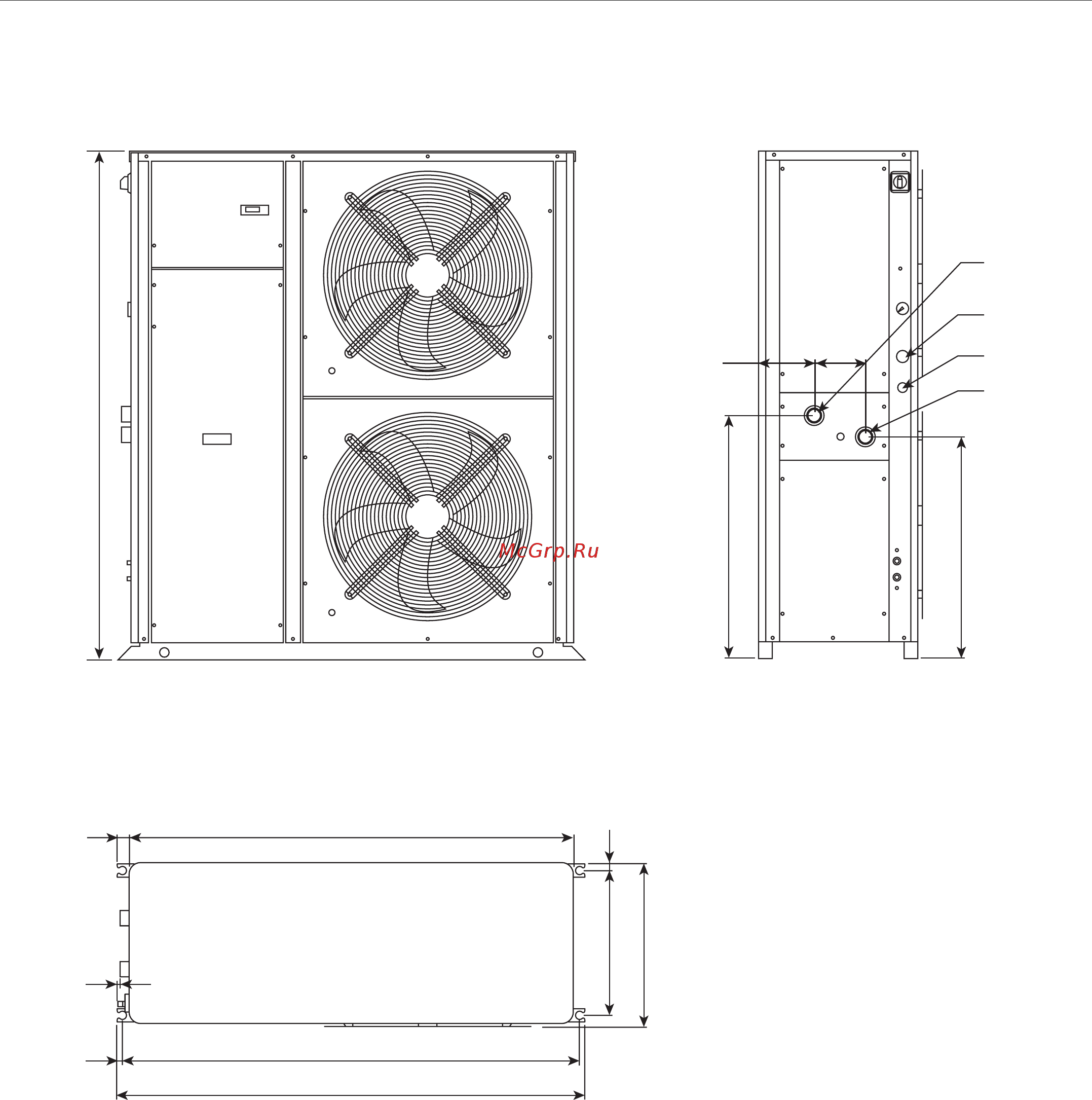

9.7 Габаритные размеры
AQL / AQH 202530
1607
1408
457(*) 26
516
35
9.5
18
1441(*)
1477
173
767
700
161
A
D
C
B
ФРОНТАЛЬНЫЙ ВИД
ВИД СБОКУ
ВИД СВЕРХУ
A соединительный патрубок входящей воды мин. диаметр 1 1/2 ", тип резьбы GAS
B соединительный патрубок выходящей воды мин. диаметр 1 1/2 ", тип резьбы GAS
C вход кабеля цепи управления
D вход силового кабеля
*) При расположении на виброизолирующих опорах
Все размеры указаны в мм
