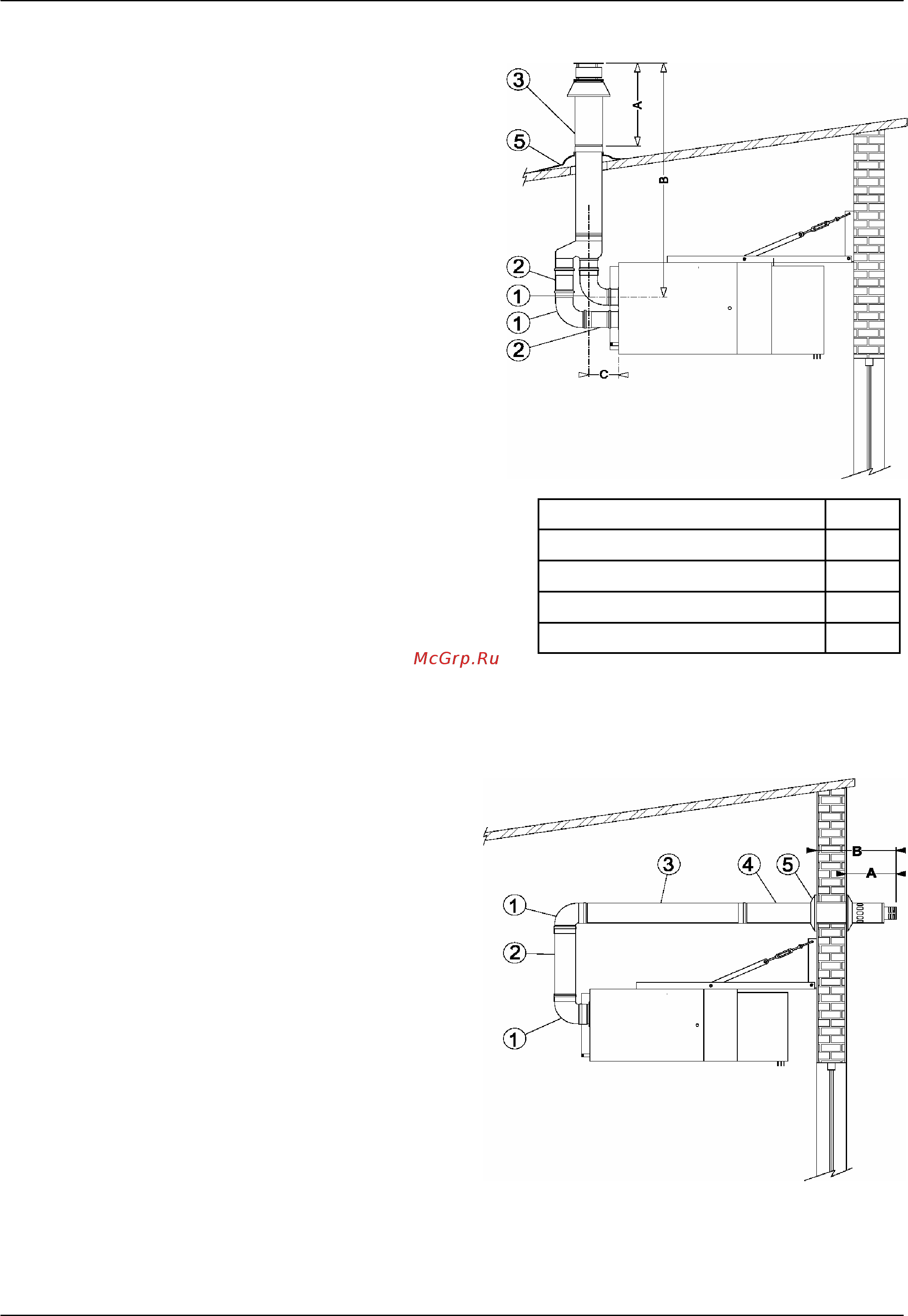

5-5 Подключение вертикального концентрического дымохода C32
для NIAGARA 45
Подвод воздуха для горения и выброс продуктов
горения газа решен вертикально через крышу во
внешнюю среду концентрическим (двухтрубным)
дымоходом диаметром 100 мм для отвода продуктов
горения и 100 мм для подвода воздуха.
Комплект C32 состоит из концентрического
дымохода, концентрического колена 90°, секции для
концентрич. дымохода (2), уплотнительного кольца
(5), переходного элемента, труб всасывания и отвода.
Общую длину концентрического дымохода можно
сократить, удлинить или отклонить при помощи
дополнительного оборудования (колена и надставки
0,5 м или 1 м прямые или телескопические).
ВНИМАНИЕ :
Стыки между трубами должны быть герметичные и
жесткие. Общая длина дымохода не может превысить 8
м, причем для каждого колена 90° или 45° необходимо
предусмотреть дополнительно длину 1 м. В случае большей
длины обращайтесь к поставщику.
5-6 Концентрический дымоход горизонтальный C12 для NIAGARA 16 / 36
Подвод воздуха для горения и отвод продуктов горения
газа осуществляется горизонтально через стену
концентрическим дымоходом диаметром 80 мм для
отвода и 125 мм для подвода воздуха с прямым
подключением.
Комплект КC12 состоит из концентрического дымохода,
колена 90° или 45°, секций для концентрического
дымохода, труб всасывания и отвода.
ВНИМАНИЕ :
Стыки между трубами должны быть герметичные
и
жесткие. Общая длина дымохода не может
превысить 8 м, причем для каждого колена 90° или 45°
необходимо предусмотреть дополнительно длину 1 м.
В случае большей длины обращайтесь к поставщику.
11
Мин.внутр.размер уплотнителя (5) 151
мм
Макс. нар.размер уплотнителя (5) 168
мм
Размер A 545
мм
Размер B 930
мм
Размер C 190
мм
