6- ЭЛЕКТРОПОДКЛЮЧЕНИЕ

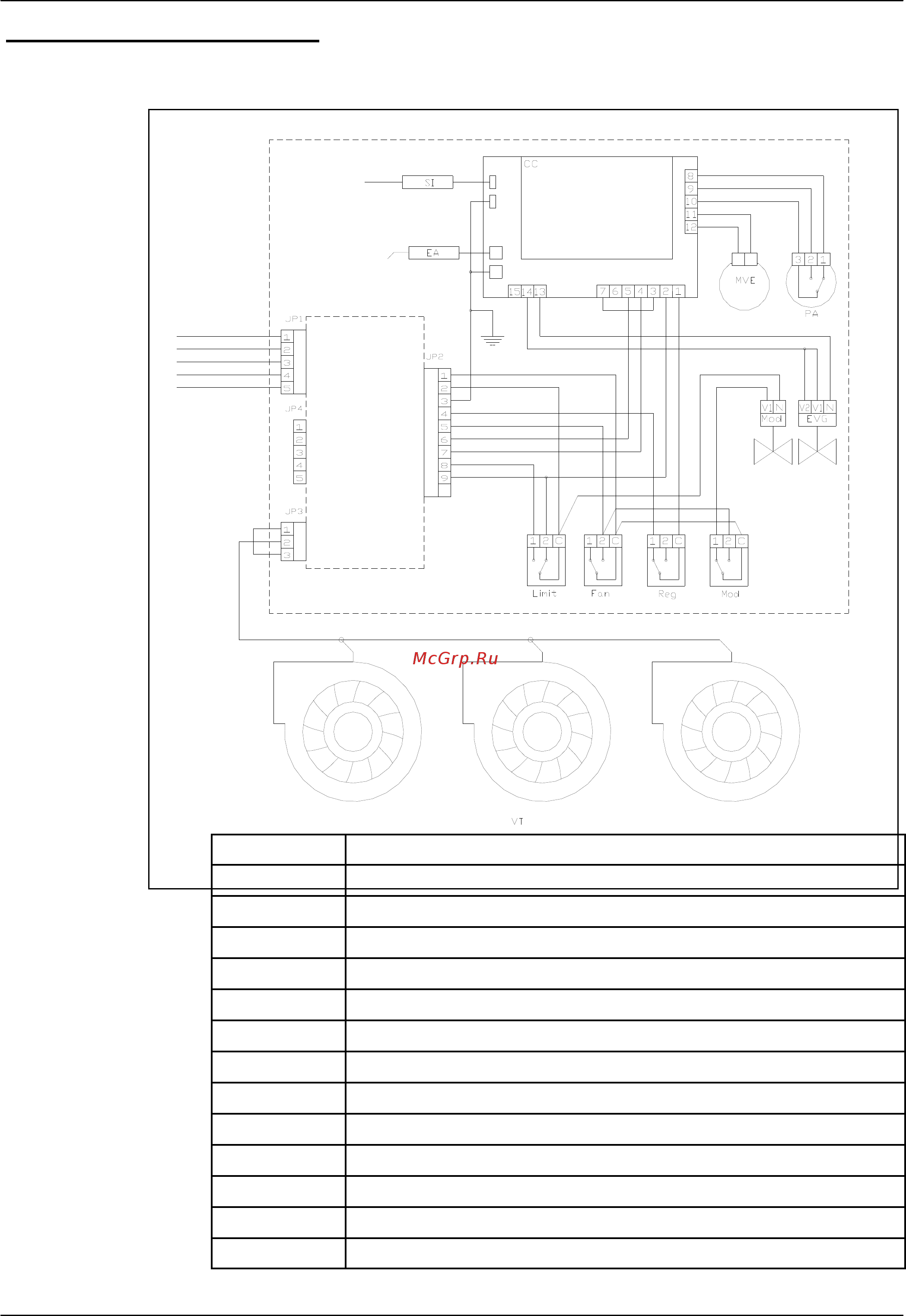

6-1 Электрическая схема
Внимание:
не заменять
фазу и нулевой провод
на главном
электрическом щите.
Если установка
осуществлена без
нулевого провода,
необходим отделяющий
трансформатор (TI).
13
Фаза - коричневый
Нулевой провод - синий
Заземление – зелёно - жёлтый
Пилотный провод - чёрный
230 V, 50 Hz
VT
Вентилятор для подачи воздуха
RFP
Декодер пилотного провода
Limit
Термостат перегрева с ручным перезапуском
Fan
Термостат включения вентилятора
Reg
Термостат настройки горелки
Mod
Термост. модуляции горелки
CC
Блок управления
MVE
Вентилятор выхлопа
PA
Манометр
SI
Датчик ионизации
EA
Электрод зажигания
EVG
Электроклапан газовый
MOD
Газовый клапан с переключением уровней горелки
TI
Изоляционный трансформатор
