Aircalo Niagara 16 [16/24] 2 таблица настройки давления
![Aircalo Niagara 16 [16/24] 2 таблица настройки давления](/views2/1410160/page16/bg10.png)

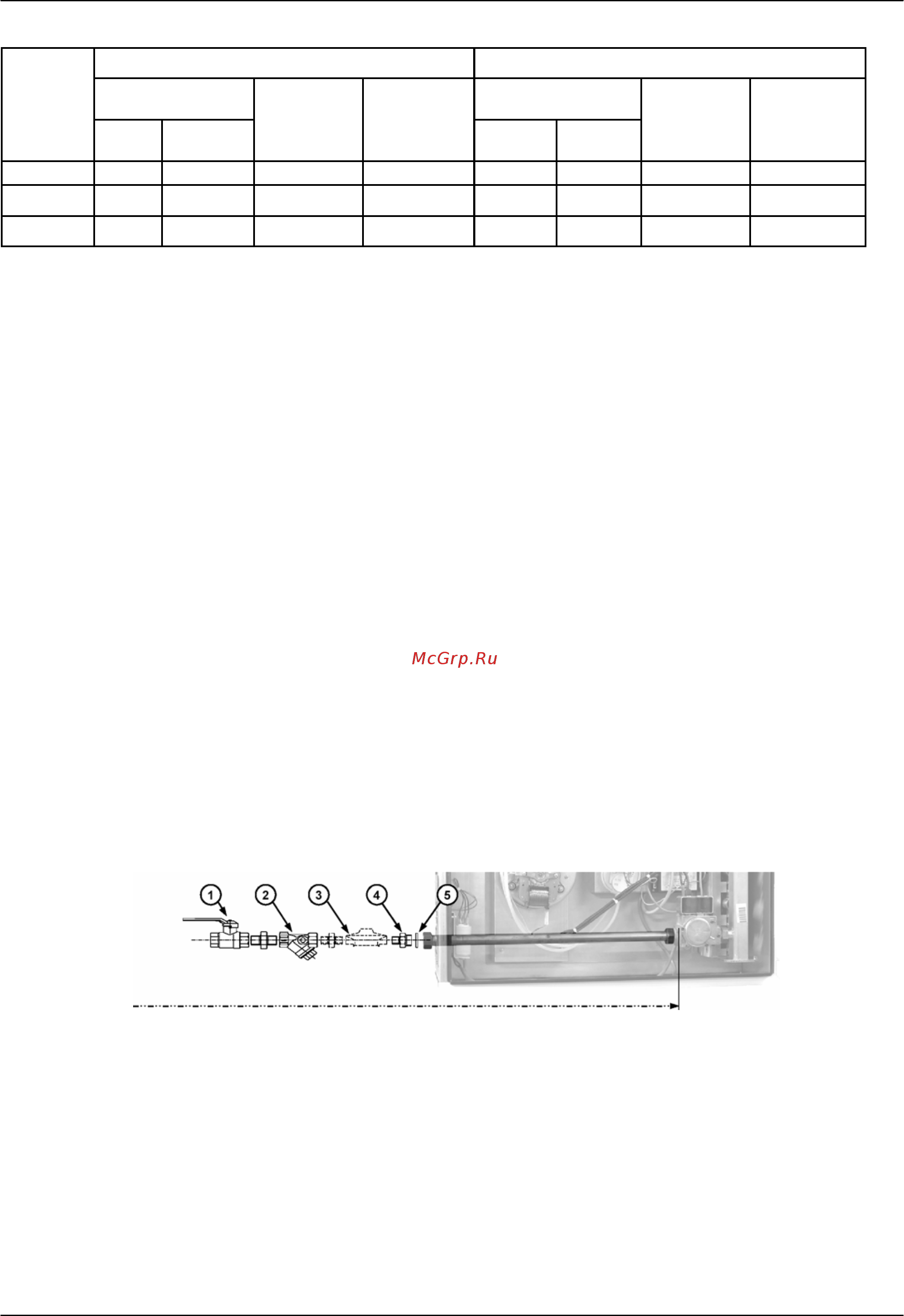

7-2 Таблица настройки давления
7-3 ПОДСОЕДИНЕНИЕ ГАЗА
Диаметры газовых труб определяются в зависимости от типа газа, пропускной способности и длины
труб газовой сети.
Потеря давления в сети не должна быть больше 5% от уровня входного давления.
Необходимо проверить герметичность труб газовой сети.
Газопровод должен быть проложен согласно действующим стандартам и инструкциям.
7-4 Набор для подключения NIAGARA к сети
Входное давление для ЗГТВ равняется 20 мбар для природного газа и 37 мбар для пропана.
1°/ Если давление газа в сети соответствует нужному входному давлению устройства:
- для подключения устройства используйте шаровой кран (1) и фильтр (2).
2°/ Если давление газа в сети выше чем нужное входное давление:
- для подключения устройства необходимо использовать шаровой кран (1), фильтр
(2) и регулятор давления
газа (3).
Внимание : Если к устройству подведен газ с более высоким давлением чем необходимое входное давление,
произойдет повреждение газового блока.
Для подключения ЗГТВ к газовой сети необходимо использовать переходник (4) с прокладкой (5).
Данный переходник нужно подключить сначала к комплекту для подключения газа и только после этого к
ЗГТВ .
16
Модель
Настройка для G20 Настройка для G31
Давление газа на
регуляторе
Форсунки
Кольцо в
вентиляторе
Давление газа на
регуляторе
форсунки
Кольцо в
вентиляторе
Малый
ход
Большой
ход
Малый
ход
Большой
ход
16
6 mbar 9 mbar 4 x AL 1.90 40 13 mbar 25 mbar 4 x AL 1.10 40
36
6 mbar 10,4 mbar 8 x AL 1.90 40 13 mbar 29 mbar 8 x AL 1.10 40
45
6 mbar 9 mbar 8 x AL 2.20 - 13 mbar 25 mbar 8 x AL 1.30 -
Сеть газоподачи
Проверить герметичность комплекта для подключения к газу
