Ветер
Инфильтрация воздуха зависит от комбинации разницы
температур, созданной ветром.
Без ЗГТВ над дверью (рис.3) ветер дует в помещение и создает
повышенное давление, которое выдавливает наружу одинаковое
количество теплого воздуха.
Завеса создает сопротивление
проникновению холодного
воздуха (рис. 4), блокируя весь
ветер или его часть.
Для того, чтобы препятствовать проникновению ветра через
отверстие, завеса должна иметь скорость, расход и угол подачи
воздуха,
приспособленный высоте и ширине отверстия.

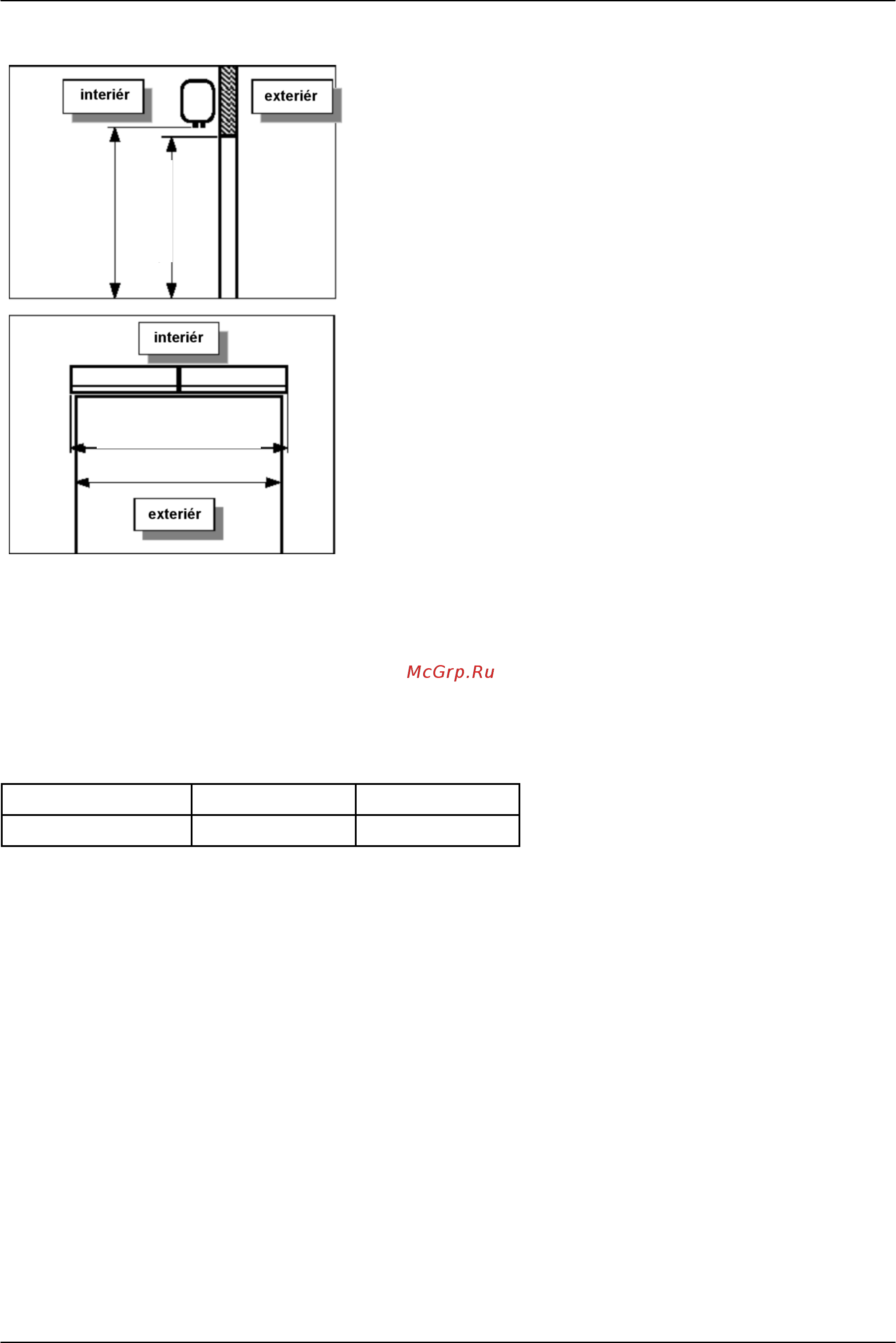

2-2 Выбор ЗГТВ YAC
Высота подачи воздуха
Подаваемый воздух должен достичь пола с достаточной скоростью для препятствия вхождения
наружнего воздуха, потому необходимо выбрать подходящий тип завесы в соответствии с
рекомендуемой максимальной высотой установки.
Размах (ширина) подачи воздуха
Размах подачи воздуха является основным критерием для выбора прибора с оптимальным результатом.
Необходимо, чтобы завеса превышала ширину отверстия, в обратном случае по бокам объекта будет
входить холодный воздух, что снизит эффективность целой системы.
По необходимости целесообразно применить несколько завес для одного отверстия.
4
Высота
размещения
Высота
отверстия
Ширина подачи
Ширина отверстия
NIAGARA 16 36 / 45
Макс. высота 3,5 м 5 м
