18
23
20
21
4
17 25 16 15 14 19 12 13
5 24 6 18 8 7 11 9 10
2
1

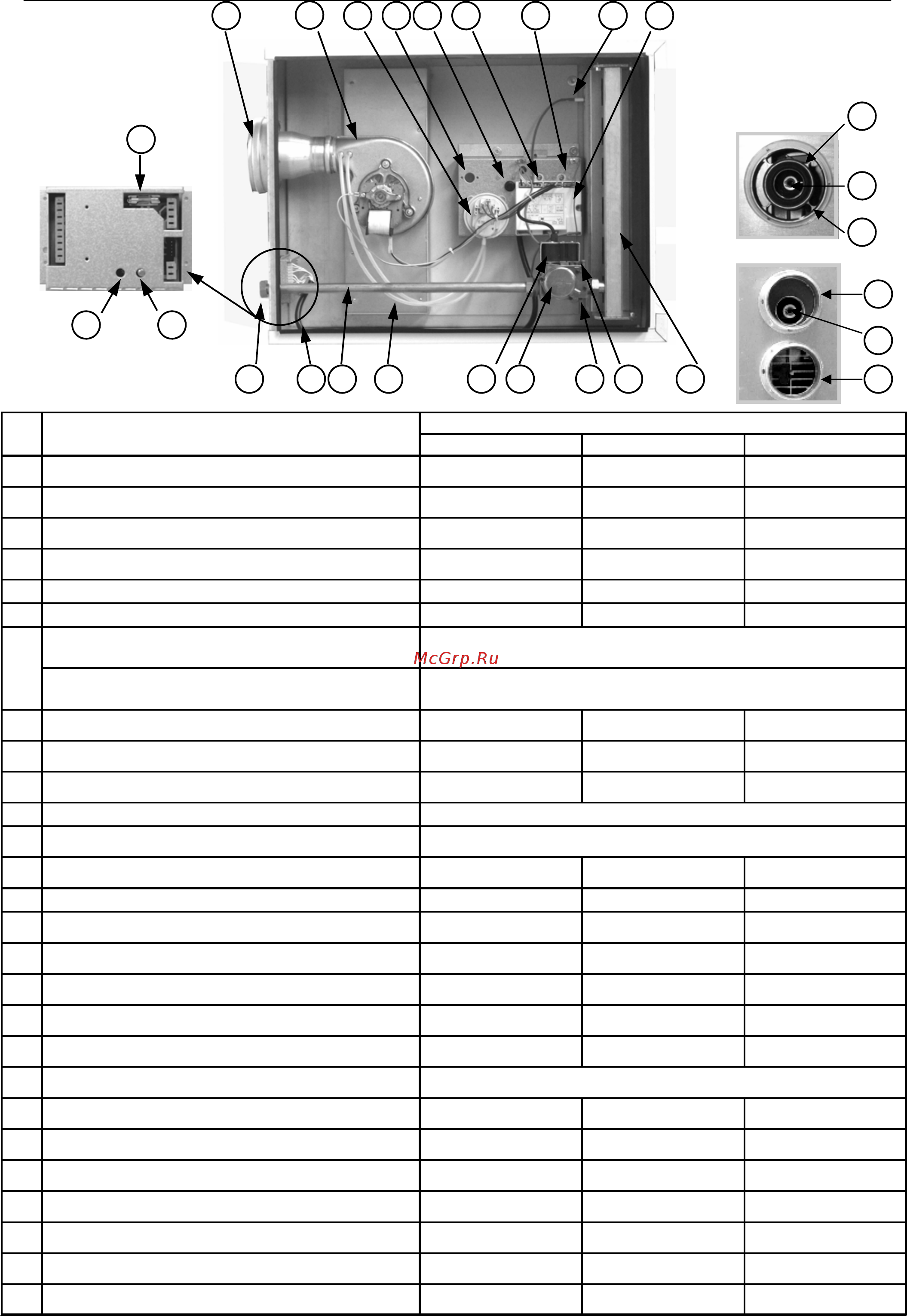

№ Описание
Маркировка запасных частей
16 36 45
1
Фланец для отвода продуктов горения газа
ATE131 ATE131 ATE004
2
Кольцо вентилятора
ATE167 ATE169 -
3
Фланец для подачи воздуха
ATE132 ATE132 ATE004
4
Радиальный вентилятор
ATE065 STE061 ATE061
5
Подвод газа
ATE212 ATE212 ATE212
6
Газовая трубка GAZ0102 GAZ0102 GAZ0102
7
Газ. блок с регулятором давления
(с одним уровнем – одноступенчатый)
GAZ0011
Газ. блок с регулятором давления
(с двумя уровнями - с модуляцией)
GAZ0007
8
Измерение вх. давления газа
– – –
9
Измерение давления газа на форсунке
– – –
10
Кронштейн с форсунками
– – –
11
Электрод зажига
ATE021 + ATE023
12
Датчик ионизации
ATE022 + ATE024
13
Блок контроля и безопасности
ATE236 ATE236 ATE236
14
Термостат настройки горелки (65ºC)
ATE146 ATE146 ATE146
15
Термостат вентилятора (30–35ºC)
ATE146 ATE146 ATE146
16
Термостат перегрева и перезапуска (100ºC)
ATE147 ATE147 ATE147
17
Манометр
ATE204 ATE204 ATE204
18
Камера продуктов сгорания газа
- SE0403 SE0430
19
Вентилятор продуктов сгорания газа
ATE002 ATE013 ATE013
20
Лампочка неисправности ЗГТВ YAC –
21
Перезапуск горелки
– – –
23
Предохранитель
ATE201 ATE201 ATE201
24
Плата пилотного декодера (RFP)
ATE248 ATE248 ATE248
25
Термостат для больш. хода (25–30ºC)
ATE146 ATE146 ATE146
26
Шкафы вентиляторов – – –
27
Общая камера – – –
28
Переключение электрокабелем – – –
3
1
2
3
Деталь платы RFP
Деталь соединения
16/36
45
