Aircalo Niagara 16 [6/24] 2 размеры
![Aircalo Niagara 16 [6/24] 2 размеры](/views2/1410160/page6/bg6.png)

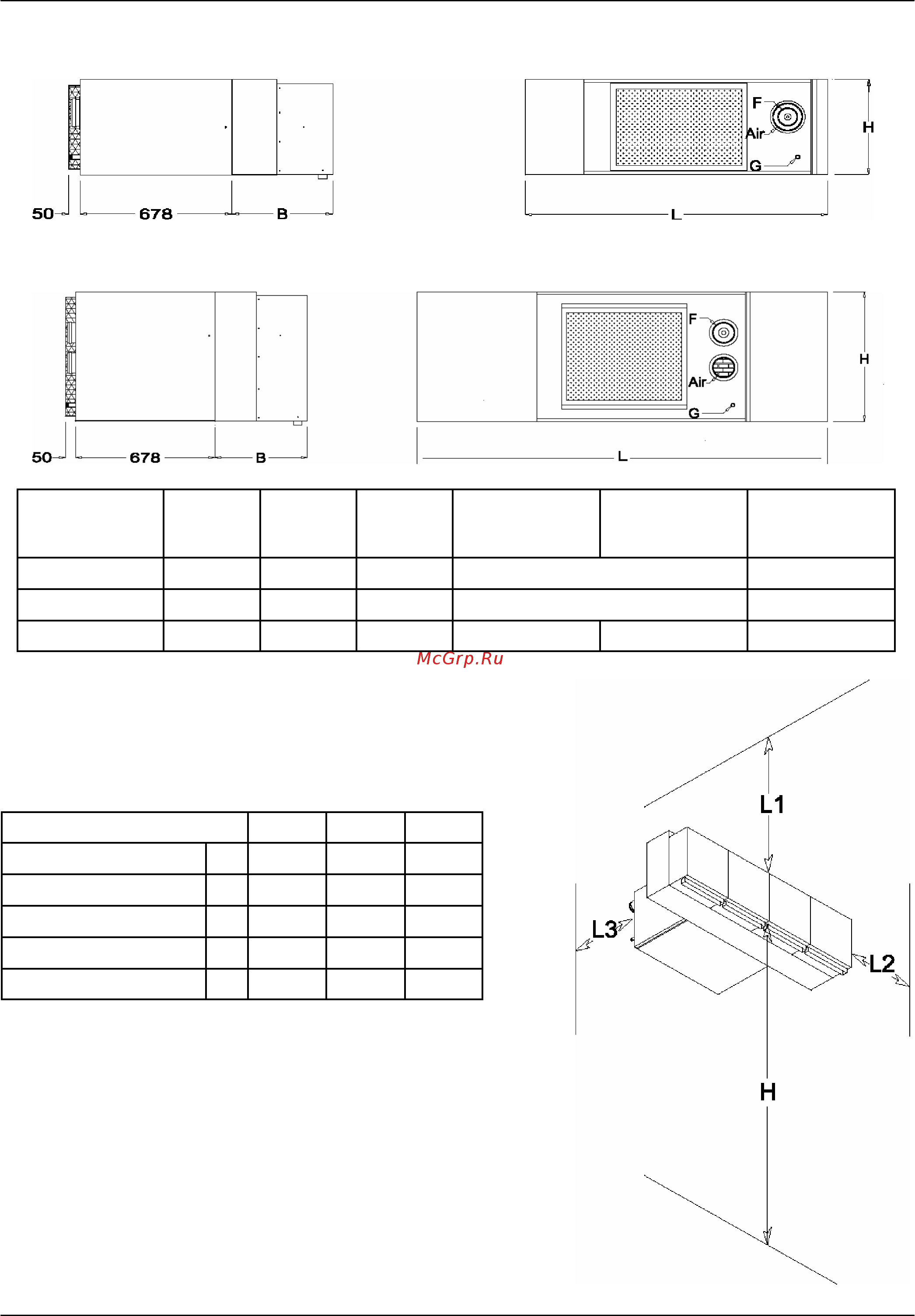

3-2 Размеры
16 / 36
45
3-3 Монтажные расстояния
Оптимальное использование ЗГТВ NIAGARA обеспечивается
соблюдением рекомендованных монтажных расстояний.
6
Размеры в мм
L H B
Ø забора
воздуха для
горения (Air)
Ø дымовывода
(F)
Ø газ
(G)
16
1800 356 490 125 / 80 1/2
36
1500 570 490 125 / 80 1/2
45
2000 570 490 100 100 1/2
Модель
16 36 45
H мин. размещение
м
2,2 3 3
H макс. размещение
м
3,5 5 5
L 1
мм
400 400 400
L 2
мм
200 200 200
L 3
мм
450 450 450
