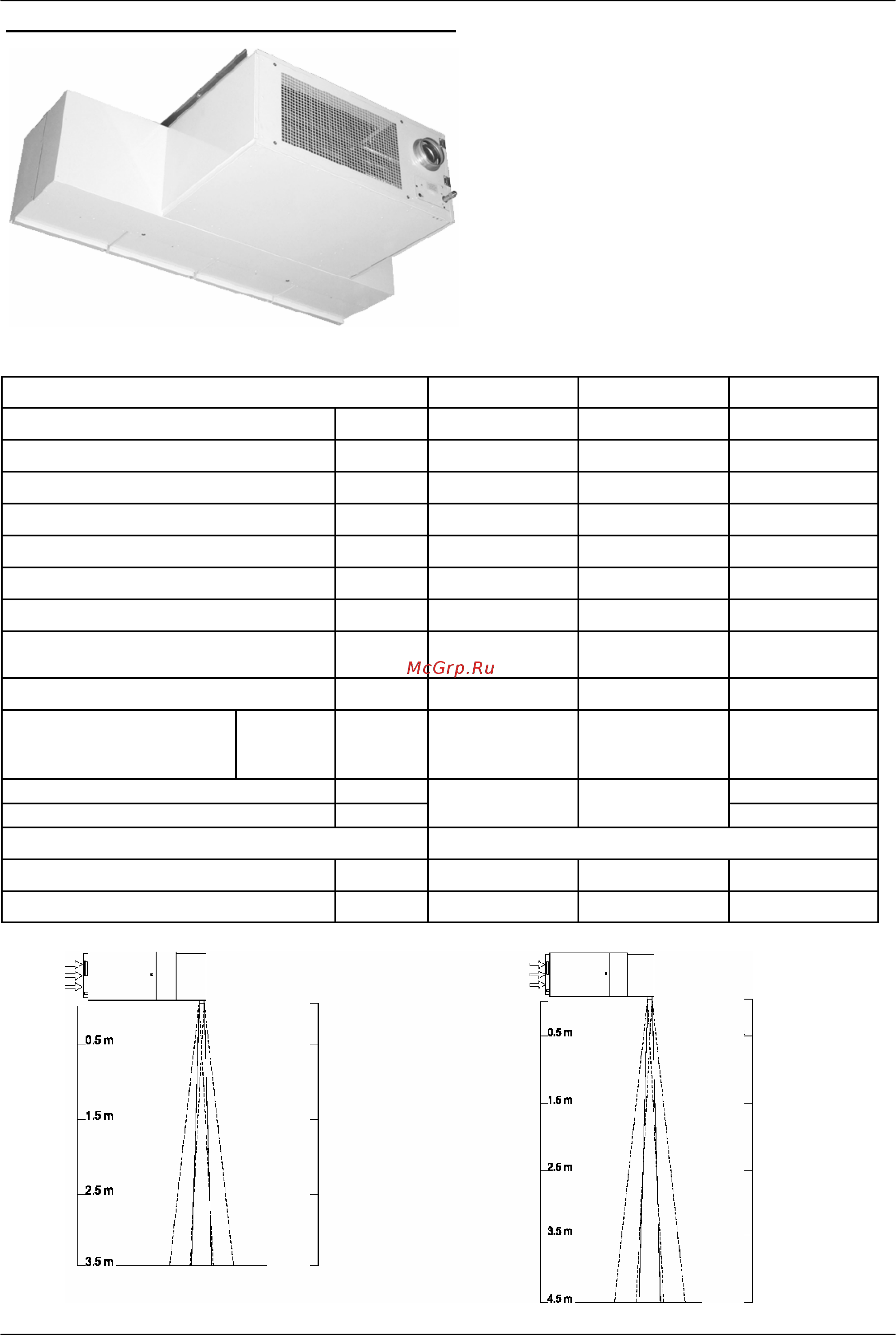

![Aircalo Niagara 16 [5/24] 1 параметры згтв](/views2/1410160/page5/bg5.png)
3-
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ NIAGARA
ЗГТВ NIAGARA состоят из корпусов с
отверстиями для подачи воздуха (3 или 4 в
зависимости от типоразмера) и центробежной
турбины.
Общий расход равномерно распределен на все
корпуса с одинаковой скоростью потока для
обеспечения оптимальной защиты открытия.
Прибор может работать как самостоятельно, так и
участвовать в общем отоплении.
3-1 Параметры
ЗГТВ
5
Модель 16 36 45
Номинальная мощность, макс
кВт 16 36 45
Полезная мощность
кВт 14,6 32,8 40,5
Номинальная мощность, мин
кВт 11,5 25,2 31,5
КПД
% > 91 > 91 > 91
Ширина диффузора
мм 1800 1500 2000
Количество турбин
4 3 4
Скорость вращения
об./мин. 2500 2500 2500
Объем согреваемого воздуха при
50 °C (большая скорость)
м
3
/ч 2000 3750 5000
∆tº воздуха
° C 21,5 25,7 23,8
Расход газа
G20 - Природный газ
G31 - Пропан
20 мбар
37 мбар
м
3
/ч
кг/ч
1,69
1,25
3,81
2,81
4,76
3,51
Диаметр дымовывода
мм
80 / 125 80 / 125
100
Диаметр забора воздуха для горения
мм 100
Напряжение питания, электрозащита
230 В, 1-фаза, IP42
Электрическая мощность
Вт 660 790 1020
Масса
кг 115 140 165
16 36/45
