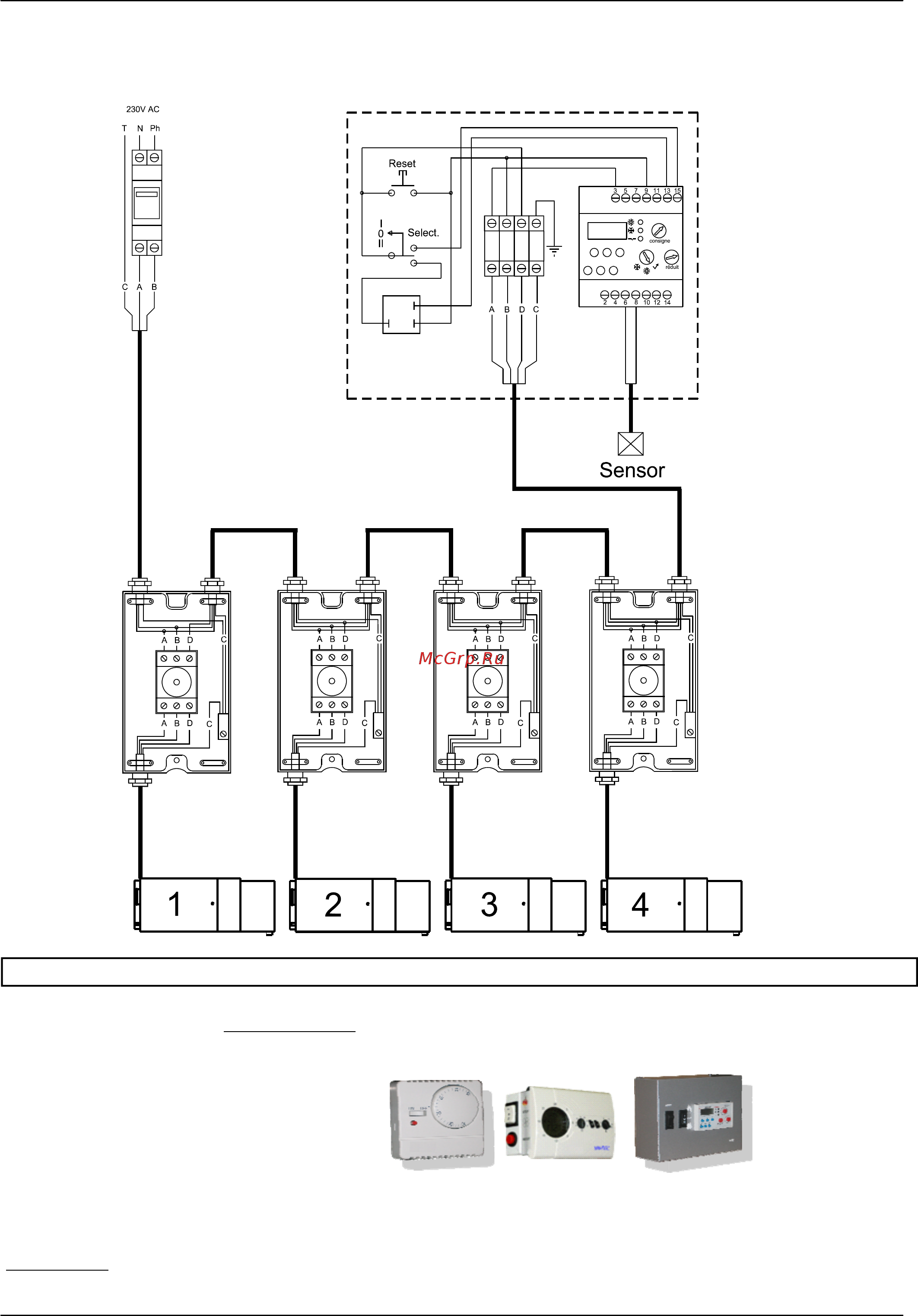

6-2 Схема подключения NIAGARA, управляемых пилотным проводом
к системе управления TFP3
14
Подключение : A = Нулевой провод (синий) - B = Фаза (коричн.) - D = Пилотный провод (черный) - C = Заземление (зел/желт)
- Возможность подключения до 6-ти аппаратов
, управляемых одним пилотным проводом.
- 3 модели комнатных термостатов в наличии (TFP1, TFP2, TFP3).
Никогда не выключайте электропитание воздухонагревателя перед полной остановкой вентилятора.
Недостаточное охлаждение теплообменника может привести к его повреждению.
Примечание:
При управлении воздухонагревателем посредством пилотного провода воздухонагреватель должен быть
постоянно подключен к питающему напряжению.
