3. МОНТАЖ
3.1 Правила установки
Монтаж котла должен осуществляться квалифицированным специалистом, прошедшим обучение по
работе с данным оборудованием. При установке котла необходимо учитывать требования норм и правил,
действующих на данной территории.
РАСПОЛОЖЕНИЕ
Котлы EXCLUSIVE CAI необходимо размещать в помещениях оборудованных системой вентиляции
обеспечивающей поступление необходимого для горения и воздухообмена количества воздуха.
Котлы EXCLUSIVE MIX CSI при функционировании не используют воздух из помещения, в котором они
установлены. Поэтому к помещениям, где установлены котлы, не предъявляются требования по дополнительной
вентиляции.
При выборе места расположения котла необходимо руководствоваться требования норм и
правил, действующих на данной территории.
МИНИМАЛЬНЫЕ РАССТОЯНИЯ
Для получения доступа внутрь котла для проведения планового технического обслуживания, при монтаже
необходимо оставить минимальные расстояния до стен и предметов: не менее 2,5 см с каждой стороны и 20 см перед
котлом.
Для правильной установки котла необходимо учитывать, что:
- его нельзя устанавливать над плитой или другим оборудованием для приготовления пищи;
- запрещено хранить горючие вещества в помещении, где установлен котел;
- если стена чувствительна к теплу (например, деревянная стена), ее необходимо защитить соответствующей
теплоизоляцией.
3.2 Крепление котла на стене
В комплекте с котлом поставляется крепежный кронштейн с монтажными
отверстиями для разметки на стене (рис. 9).
Последовательность операций при монтаже:
• закрепите крепежную планку котла (F) и планку с монтажными отверстиями (G) на
стене, и с помощью уровня выровняйте их строго горизонтально
• отметьте 4 отверстия (диаметр 6 мм), которые необходимы для установки крепежного
кронштейна (F) и 2 отверстия (диаметр 4 мм) для крепления планки с монтажными
отверстиями (G).
• проверьте, что все отверстия размечены правильно, и только после этого просверлите
стену сверлом с диаметром, указанным выше.
• закрепите кронштейн на стене вместе с рейкой с помощью соответствующих дюбелей,
входящих в комплект поставки.
• Осуществите гидравлические подключения.
После того как котел будет установлен, винты D
1
(рис. 10) можно снять. После
завершения работ по установке котла и подключению его к газопроводу и к системам
отопления и ГВС, установите крышку, закрывающую отсек со штуцерами (А-В, рис. 11)
таким образом, чтобы защелки этой крышки прочно встали в специальных прорезях в
нижней части котла. Закрепите крышку винтом С (рис. 12), который находится в пакете с
документацией к котлу.

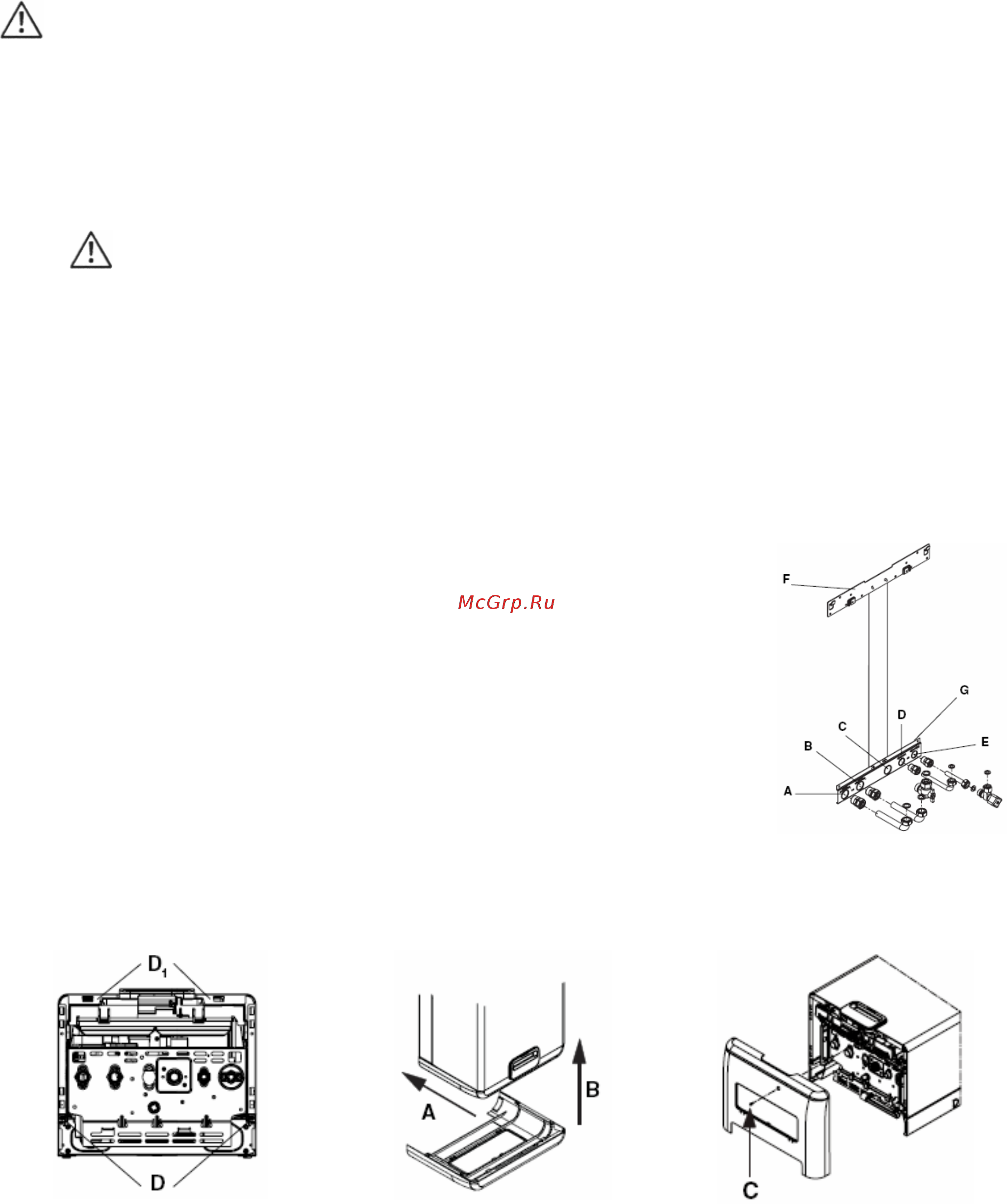

Рис. 9
Рис. 10
Рис. 11
Рис. 12
3.3 Гидравлические подключения
ВАЖНЫЕ ЗАМЕЧАНИЯ
Котлы EXCLUSIVE предназначены для закрытых систем отопления с принудительной циркуляцией. Для
обеспечения длительной и эффективной работы котла и системы отопления рекомендуется выполнять разводку
