17
AB01X Плата управления (для MIX C.S.I. – MIX
R.S.I.)
AB05X Плата управления (для C.A.I. – R.A.I.)
AC02X Плата дисплея
CN1- CN12 Соединительные разъемы
C.S.A. Клапан полуавтоматической подпитки
системы отопления (только в моделях
C.A.I.-MIX C.S.I.)
E.A./R. Электрод розжига/обнаружения пламени
F Внешний предохранитель 2 AF (F2AL 250V)
F1 Предохранитель 2 AF (F2AL 250V)
F.L. Реле протока (только в моделях C.A.I.-MIX
C.S.I.)
ME1 Клеммная колодка для внешних силовых
подключений
ME2 Клеммная колодка для внешних
низковольтных подключений
ME3 Клеммная колодка для подключения
датчика бойлера (только в моделях R.A.I.-
MIX R.S.I.)
MOD Модулятор
OPE Соленоиды газового клапана
P Циркуляционный насос
P.A.D. Аналоговое дифференциальное реле
давления (только в моделях MIX C.S.I.-MIX
R.S.I.)
RL1-RL4 Реле управления соленоидами газового
клапана
RL2 Реле управления циркуляционного насоса
RL3 Реле управления двигателем трехходового
клапана
RL5 Реле управления клапаном подпитки
системы отопления (только в моделях
C.A.I.-MIX C.S.I.)
S.R. Датчик (NTC) температуры контура
отопления
S.S. Датчик (NTC) температуры контура ГВС
(только в моделях C.A.I.-MIX C.S.I.)
T.B. Термостат горелки (только в моделях MIX
C.S.I.-MIX R.S.I.)
T.F. Термостат дымовых газов (только в
моделях C.A.I.- R.A.I.)
T.L. Предельный термостат
T.P. Датчик давления
S.Boll Датчик бойлера (только в моделях R.A.I.-
MIX R.S.I.)
T.Boll Термостат бойлера (только в моделях
R.A.I.-MIX R.S.I.)
V Вентилятор (только в моделях MIX C.S.I.-
MIX R.S.I.)
3V Серводвигатель 3-х ходового клапана
TRX Трансформатор розжига

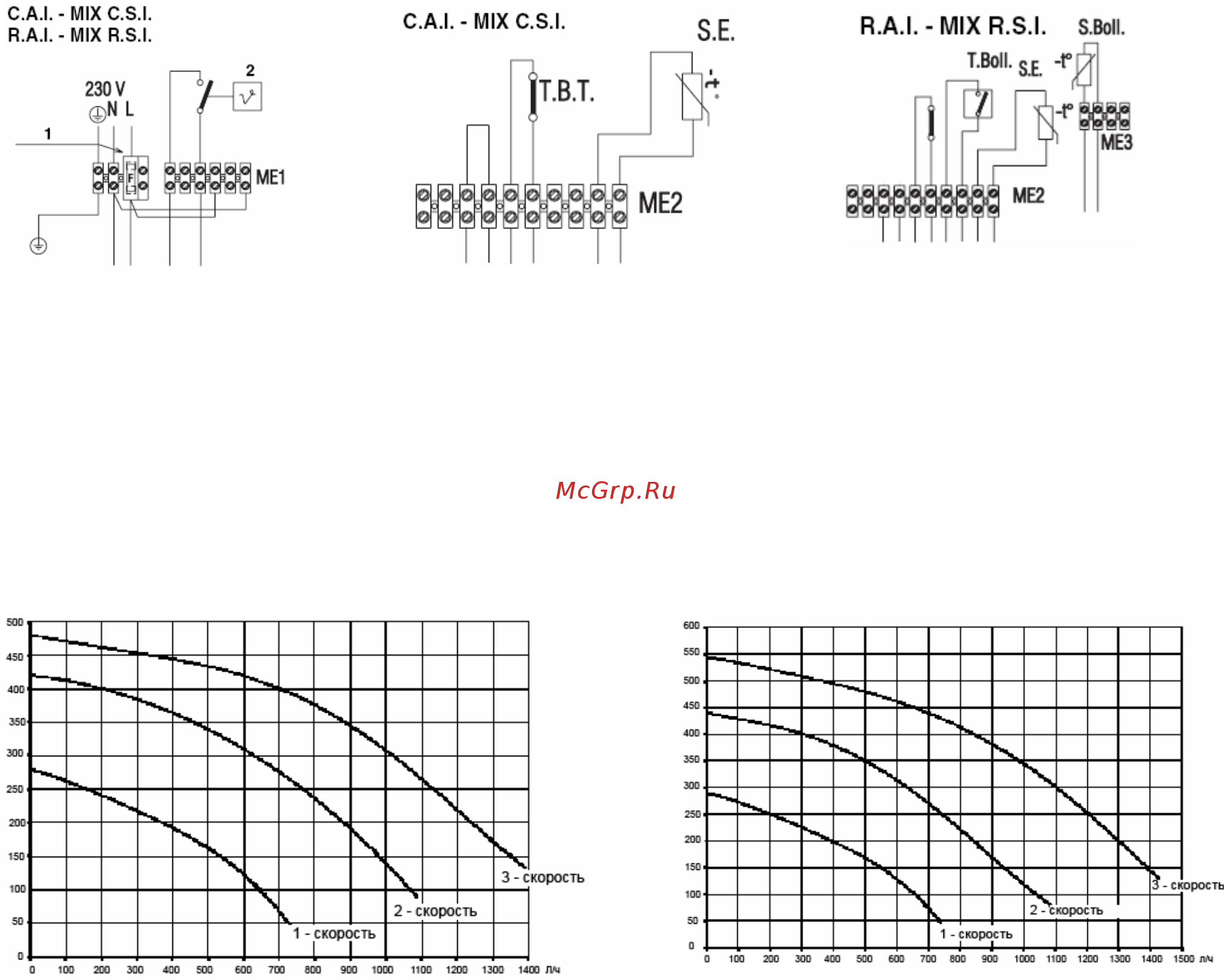

3.5.3 Схемы подключения эл. питания и внешних устройств
Рис. 19 Рис. 20 Рис. 21
Термостат температуры в помещении подключается, как показано на (Рис. 19). Предварительно необходимо снять
перемычку, установленную на клеммной колодке ME 1. Контакты термостата температуры в помещении должны быть
рассчитаны на напряжение 230 В.
1 - предохранитель на 2А
Потребители низкого напряжения подключаются как показано на (рис. 20, 21) к клеммной колодке МЕ2.
Т.В.Т. - Термостат низкой температуры
S.E. – Датчик наружной температуры
T.Boll - Термостат бойлера
S.Boll - Датчик бойлера
3.6 Остаточный напор циркуляционного насоса
см. вод. столба
EXCLUSIVE 24-28 CAI-RAI, 26-30 MIX CSI-RSI
см. вод. столба
EXCLUSIVE 35 MIX CSI
Остаточный напор для системы отопления в зависимости от расхода показан на графиках.
Диаметр трубопровода для системы отопления необходимо подбирать с учетом имеющегося остаточного напора.
Необходимо учитывать, что котел будет работать корректно, если через первичный теплообменник происходит
достаточное количество воды. Для этого котел имеет автоматический клапан байпас, который регулирует расход воды
до нужного значения в теплообменнике для любого состояния системы.
