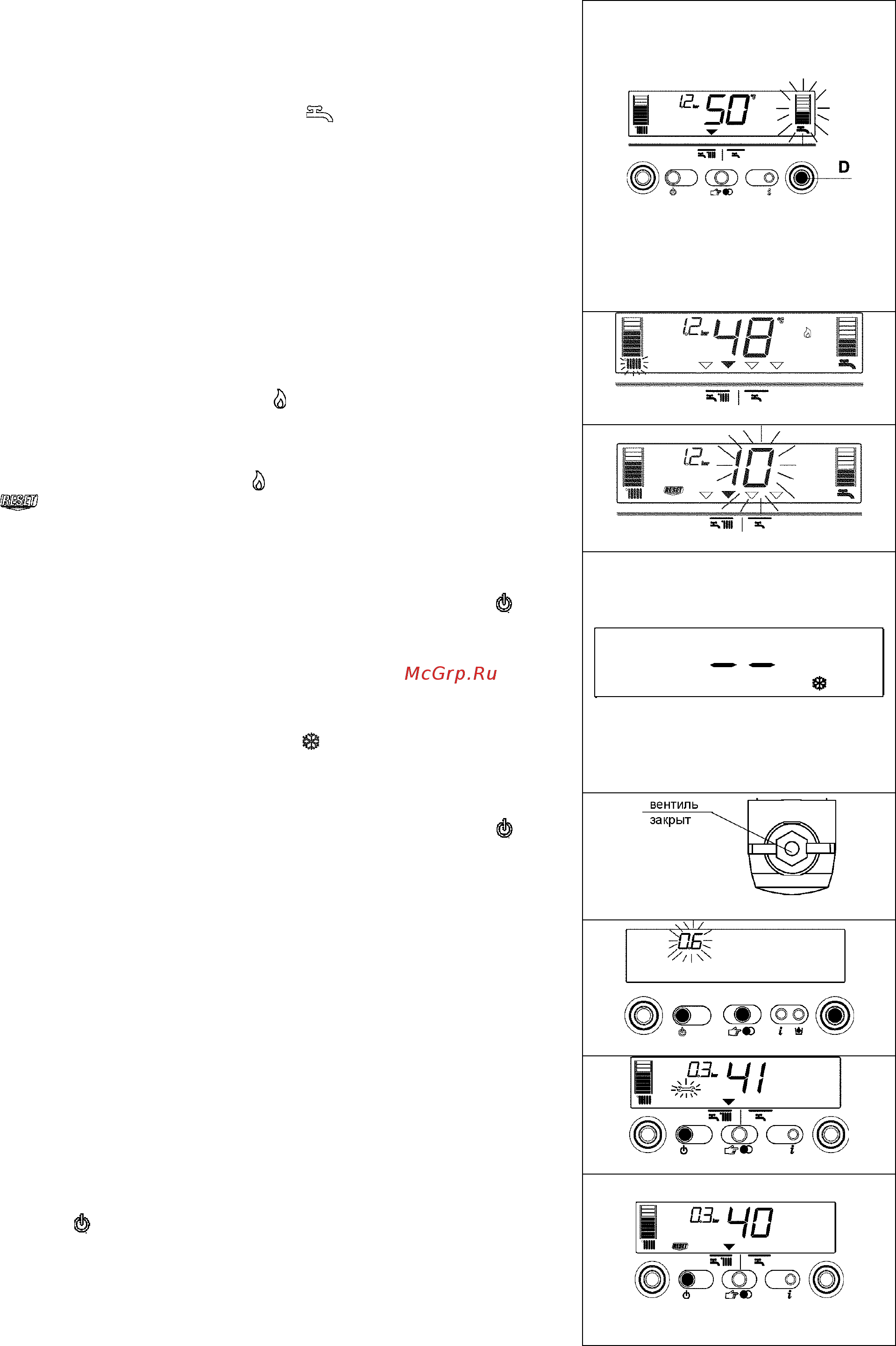

31
4.2.4 Регулирование температуры в контуре ГВС
СЛУЧАЙ А -только отопление – нет регулировки
СЛУЧАЙ В -только отопление + внешний бойлер-аккумулятор с термостатом: в
этом случае, при каждом запросе тепла от термостата бойлера, котел будет
подавать в змеевик бойлера-аккумулятора воду из контура отопления. Во время
этой операции на дисплее будет гореть символ
.
СЛУЧАЙ С -только отопление + внешний бойлер-аккумулятор с датчиком: для
регулирования температуры ГВС, находящейся в бойлере-аккумуляторе,
поверните регулятор температуры D (рис. 69): по часовой стрелке – увеличение
температуры, против – уменьшение. Сегменты столбца на дисплее будут
загораться (через каждые 3°С) по мере того, как температура будет
увеличиваться. После установки температуры, приблизительно через 4 секунды,
изменение будет сохранено и дисплей снова начнет показывать температуру в
прямом трубопроводе, измеряемую датчиком, установленным на первичном
контуре.
Риc. 69
Рис. 70
4.2.5 Запуск котла в эксплуатацию
Установите термостат температуры в помещении на требуемую температуру
(приблизительно 20°С). Если имеется запрос на производства тепла, котел
включится, а на дисплее загорится значок (рис. 70). Котел будет работать до
тех пор, пока не будет достигнута заданная на регуляторе температура, после
чего перейдет в режим ожидания. В том случае, если возникнут какие-либо
неполадки при розжиге или работе, котел выполнит «аварийную остановку».
На дисплее появится значок пламени
и отобразится код неисправности и
надпись
(рис. 71). Описание неисправностей и восстановление работы,
описаны в главе «Неисправности».
Рис. 71
4.2.6 Отключение
Временное отключение
Если вы отсутствуете непродолжительное время, нажмите кнопку
, чтобы
отключить котел. В центральной части дисплея загорятся две черточки (рис. 72).
При этом электрическое питание останется включенным и останется открытой
подача топлива, а котел будет под защитой следующих систем:
- Защита от замерзания (рис. 72): когда температура воды в котле опустится
ниже безопасного уровня, включится циркуляционный насос и горелка на
минимальной мощности, чтобы довести температуру воды до безопасного
уровня (35°С). На дисплее загорится символ
.
- Защита циркуляционного насоса от заклинивания: через каждые 24 часа
выполняется рабочий цикл.
Рис. 72
Отключение на длительное время
Если вы будете отсутствовать длительное время, нажмите кнопку
, чтобы
отключить котел. В центральной части дисплея загорятся две черточки (рис. 72).
Установите главный выключатель системы в положение «выключено». Закройте
газовый кран, расположенный под котлом, повернув его по часовой стрелке (рис.
73).
Рис. 73
Рис. 74
4.2.7 Функции котла
Подпитка системы отопления
Если минимальное значение давления в системе отопления достигнет 0,6 бар,
на дисплее начнет мигать значение давления (рис. 74). Если это значение
опустится ниже минимального аварийного уровня (0,3 бар), на дисплее
отобразится код неисправности 41 (рис. 75) и будет гореть некоторое время,
после чего, если неисправность все еще сохраняется, отобразится код
неисправности 40 (смотри главу «Неисправности»).
Рис. 75
Если загорелся код неисправности 40 (рис. 76), восстановите давление до
нормального уровня, выполнив следующую последовательность действий:
- нажмите кнопку
- откройте кран подпитки, который находится вне котла, и доведите давление до
уровня от 1 до 1,5 бар; значение давления будет отображаться на дисплее.
Если вам приходится постоянно подпитывать систему отопления, рекомендуем
обратиться в сервисную организацию для проверки герметичности системы
отопления (необходимо проверить, нет ли утечек).
Рис. 76
