19

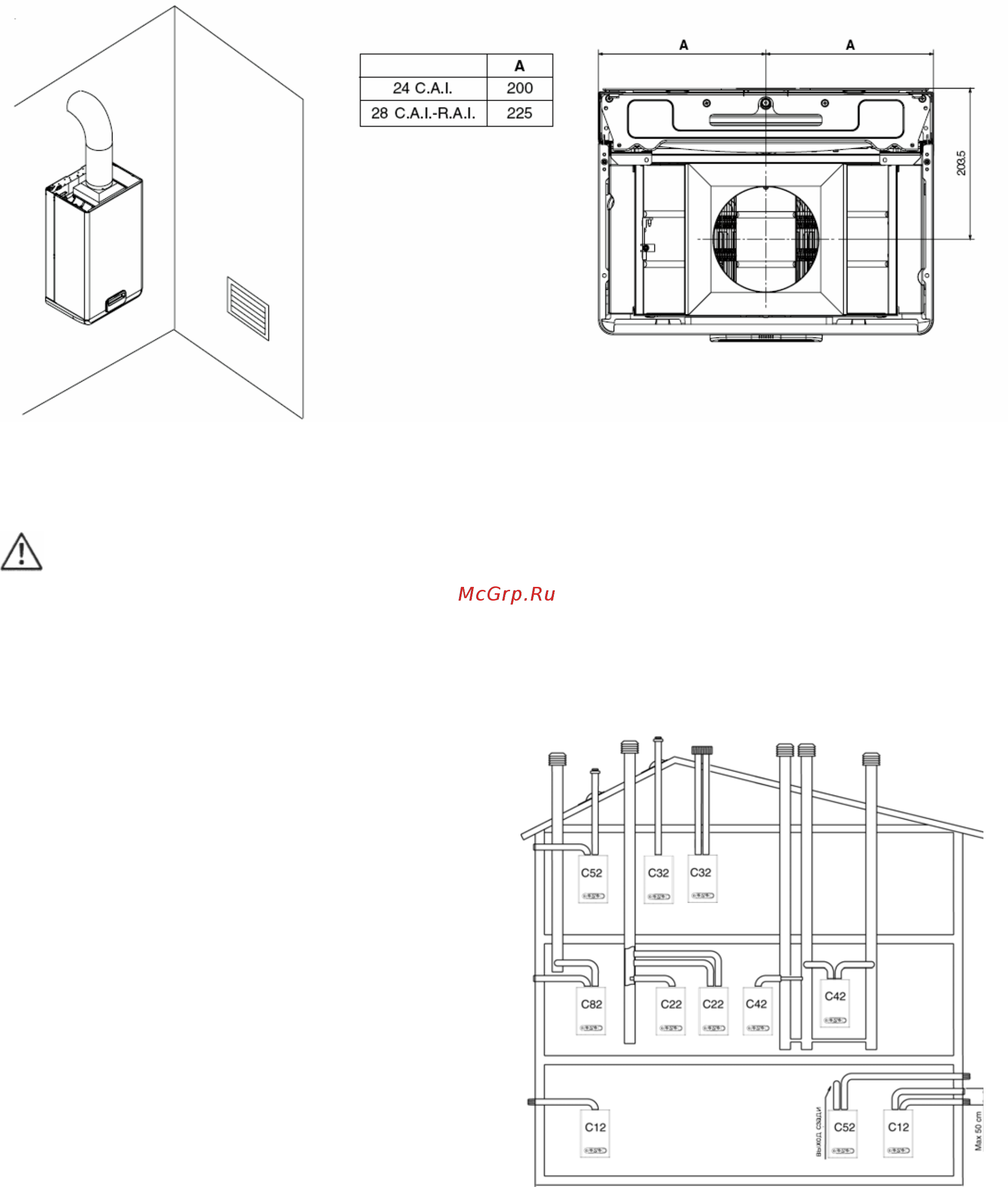

На рис.24 показан вид сверху на котел с расстояниями от осей дымоходов до крепежной рейки котла.
Рис. 24
3.9 Удаление продуктов горения и забор воздуха (MIX C.S.I. – MIX R.A.I.)
Котел должен быть соединен с коаксиальными или раздельными дымоотводами для удаления дымовых газов и
воздуховодами для подачи воздуха, которые должны быть выведены наружу через крышу или наружную стену (рис. 25).
Эффективная и безопасная работа котла гарантируется только в случае использования оригинальных
дымоотводов и воздуховодов, предназначенных для котлов с закрытой камерой сгорания и принудительной
тягой.
Данное оборудование не входит в стандартную комплектацию и поставляется по отдельному заказу. При
установке дымоотводов и воздуховодов убедитесь, что все соединения осуществлены правильно, в соответствие с
прилагаемой инструкцией. К одному коллективному дымоходу допускается подключение нескольких котлов при условии,
что все они имеют герметичную камеру сгорания.
ВОЗМОЖНЫЕ КОНФИГУРАЦИИ СИСТЕМ ДЫМОУДАЛЕНИЯ И ВОЗДУХОПОДАЧИ
С12 Выход дымовых газов через коаксиальные
дымоотводы/воздуховоды. Дымоотводы и
воздуховоды могут быть раздельными или
коаксиальными. В случае использования
раздельных дымоотводов/воздуховодов их выходы
наружу должны быть расположены достаточно
близко, чтобы находится в одинаковых ветровых
условиях.
С22 Коаксиальный выход в коллективный
дымоход/воздуховод (забор воздуха и вывод
дымовых газов в один и тот же коаксиальный
дымоход/воздуховод.).
С32 Коаксиальный вывод на крышу. Выводы как в С12
С42 Вывод дымовых газов через коллективный дымоход
и забор воздуха из коллективного воздуховода,
которые подвержены одинаковым ветровым
условиям.
С52 Вывод дымовых газов и забор воздуха разделены и
выходят из стены или на крышу, но в любом случае
в тех зонах, в которых давление отличается.
С82 Вывод дымовых газов в отдельный или
коллективный дымоход, а забор воздуха
индивидуально через стену.
Рис. 25
3.9.1 Коаксиальные дымоотводы/воздуховоды (60/100мм)
Котел поставляется подготовленным к присоединению к коаксиальным дымоотводам/воздуховодам.
Коаксиальные дымоходы/воздуховоды могут быть размещены произвольно относительно котла. При этом необходимо
соблюдать ограничения по максимальной длине, приведенные в таблице. В зависимости от длины коаксиального
дымоотвода/воздуховода и температуры помещения, где он проложен, во время работы котла в дымоотводе может
образовываться конденсат. Его необходимо удалять посредством специальных устройств (конденсатоотводчиков).
Необходимость их установки определяется из графиков. Используйте только оригинальные конденсатоотводчики. Они
заказываются отдельно вместе с элементами дымоотводов/воздуховодов.
