4. ЭКСПЛУАТАЦИЯ КОТЛА
4.1 Эксплуатация (модели C.A.I. – MIX C.S.I.)
Эти модели котлов являются двухконтурными (обеспечивают подогрев воды для системы отопления и ГВС).

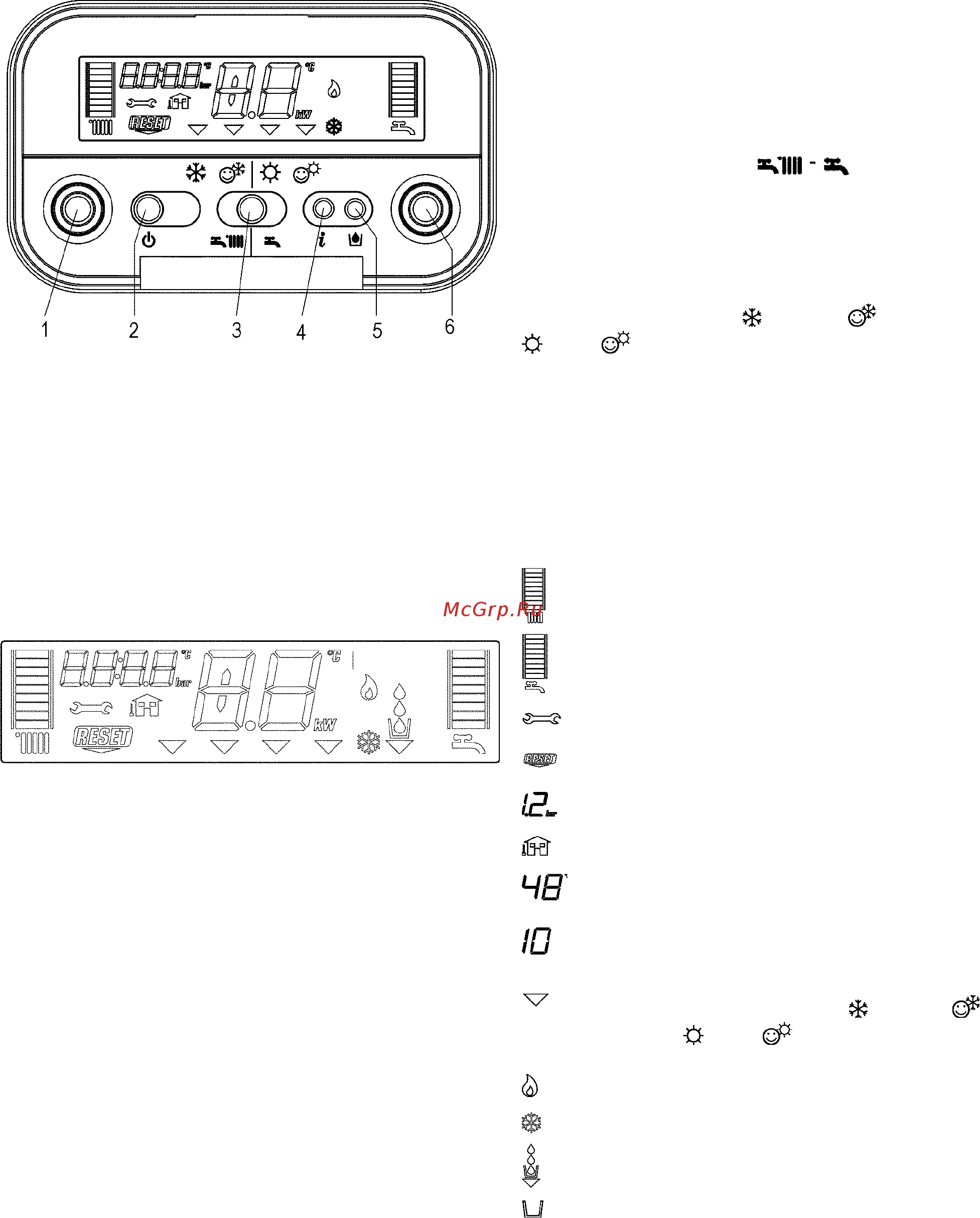

1 – Регулятор температуры воды в системе отопления
2 – Кнопка Вкл-Выкл-Сброс
3 – Кнопка выбора режима работы
4 – Кнопка INFO
5 – Кнопка подпитки системы
6 – Регулятор температуры воды в системе ГВС
Рис. 28
4.1.1 Описание панели управления
Регулятор температуры воды в системе отопления:
позволяет задать температуру воды в системе отопления.
Регулятор температуры воды в системе ГВС: позволяет
задать температуру горячей воды.
Функциональные кнопки:
- ВКЛ (ON) на котел подается электрическое питание,
и он находится в режиме ожидания сигнала
включения ( )
- ВЫКЛ (OFF) на котел подается электрическое питание,
но он не готов к работе
- сброс (reset) возобновление работы после какой-либо
неполадки
Кнопка выбора режима работы: позволяет выбрать
режим работы наиболее подходящий для ваших
конкретных требований (
зима - зима комфорт –
лето – лето комфорт)
Кнопка INFO: позволяет последовательно отобразить
различную информацию, описывающую рабочее состояние
котла.
Кнопка подпитки системы: при нажатии этой кнопки котел
автоматически подпитывает систему отопления, пока не
будет достигнуто правильное значение давления (от 1 до
1,5 бар).
Рис. 29
Описание символов
Градуированная шкала температуры воды в
системе отопления и символ включенного
отопления
Градуированная шкала температуры горячей воды
и символ включенного режима ГВС
Символ неисправности (см. стр.26 )
Символ необходимости сброса блокировки (см.
стр. 26).
Значение давления
Символ подключения датчика уличной температуры
Температура в системе отопления/ГВС
Неполадки в работе (например 10 – неполадка,
связанная с отсутствием пламени)
Указатель выбранного режима работы
(устанавливается напротив одного из символов
выбранного режима работы:
зима - зима
комфорт – лето – лето комфорт)
Символ, обозначающий работу горелки
Символ, указывающий на то, что включена
функция защиты от замерзания
Символ, указывающий на то, что включена
функция подпитки системы отопления
