34

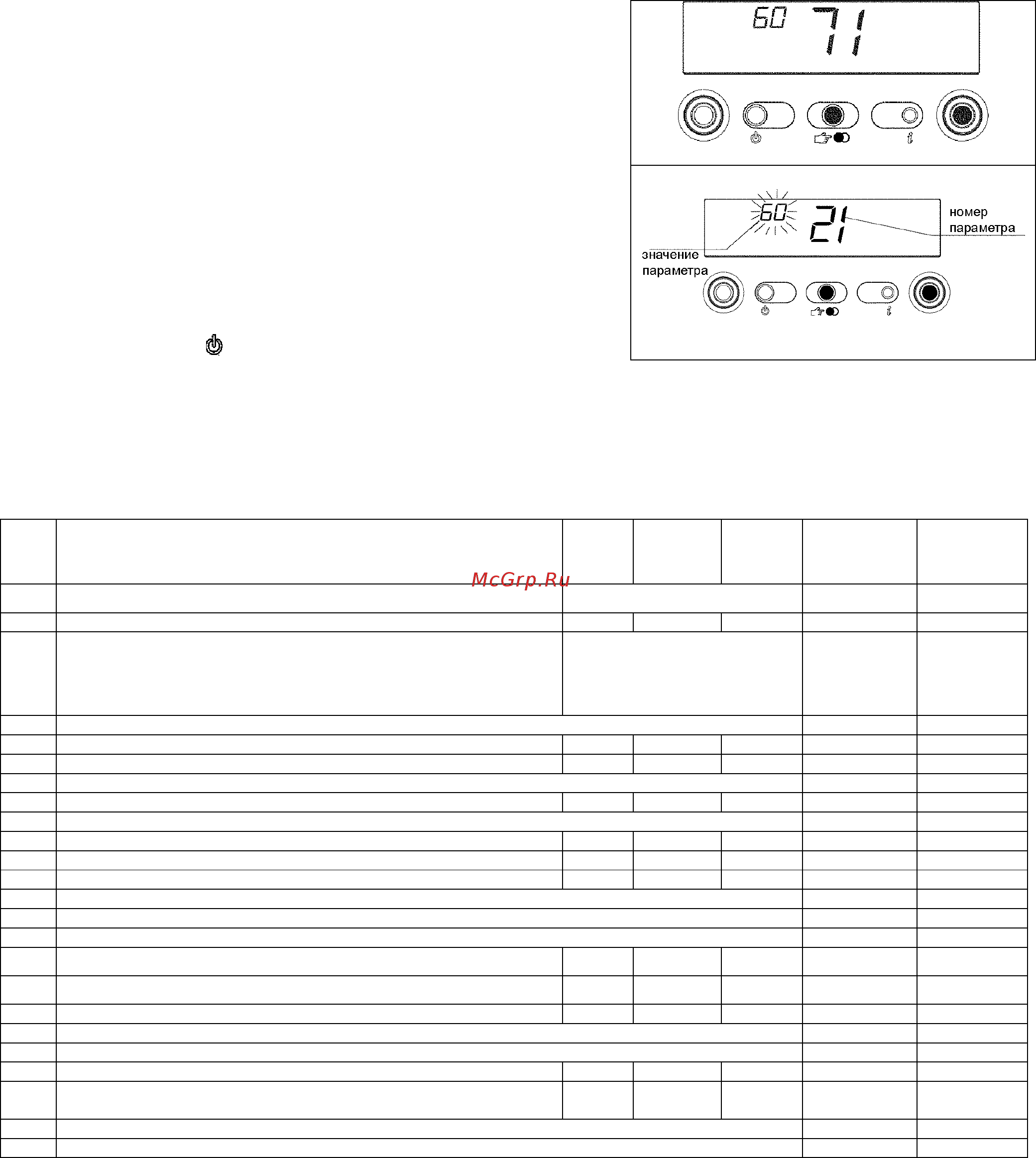

Рис. 89
Изменение параметров
Поворачивая ручку переключателя для установки параметров (рис.
89) вы последовательно будете пролистывать двузначные коды
параметров, перечисленных в таблице. После того, как вы дойдете до
параметра, который вы хотите изменить, действуйте следующим
образом:
- Нажмите кнопку ENTER, чтобы перейти к изменению значения
данного параметра. При нажатии кнопки ENTER, на дисплее начнет
мигать значение параметра, установленное ранее (рис. 90).
- Поворачивайте ручку переключателя для установки параметров до
тех пор, пока вы не установите нужное вам значение.
- Подтвердите новое значение, нажав кнопку ENTER. Цифры
перестанут мигать.
- Нажмите кнопку ESCAPE, чтобы выйти.
Котел перейдет в состояние “- -“ (выключен). Для возобновления его
работы нажмите кнопку
(рис. 87).
Рис. 90
R.A.I. программируемые параметры
№
пар.
ОПИСАНИЕ ПАРАМЕТРА
ЕД.
ИЗМ.
МИН МАКС
ПО
УМОЛЧАНИЮ
(заданные на
заводе)
ПАРАМЕТРЫ
(заданные
Сервисной
организацией)
1 Тип газа
1 Метан; 2 сжиженный нефтяной газ
3 Метан Франция
1
3 Степень теплоизоляции помещения (+) (*) мин 5 20 5
10 Способ производства воды для ГВС
0 (OFF – выкл); 1 (мгновенно)
2 (мини аккумулятор)
3 (внешний бойлер с термостатом –
случаи А и В)
4 (внешний бойлер с датчиком – случай
С)
3
11 Параметр не используется для данной модели. Не изменяйте запрограммированное значение. 60
12 Максимальная температура воды в бойлере-аккумуляторе °С 40 80 60
13 Температура в змеевике внешнего бойлера-аккумулятора °С 50 80 80
20 Параметр не используется для данной модели. Не изменяйте запрограммированное значение. 1
21 Максимальная температура в системе отопления °С 45 80 80
22 Параметр не используется для данной модели. Не изменяйте запрограммированное значение. 40
28 Время работы на сниженной мощности в режиме отопления мин 0 20 15
29 Время задержки розжига в режиме отопления мин 0 20 3
30 Функция обнуления таймера отопления - 0 1 0
40 Параметр не используется для данной модели. Не изменяйте запрограммированное значение. 1
41 Параметр не используется для данной модели. Не изменяйте запрограммированное значение. 1
42 Параметр не используется для данной модели. Не изменяйте запрограммированное значение. 1
43 Функция S.A.R.A. BOOSTER
0 (выкл)
1 (auto)
1
44 Функция погодозависимого регулирования
0 (выкл)
1 (auto)
1
45 Наклон климатической кривой (ОТС) (*) - 2,5 40 20
48 Параметр не используется для данной модели. Не изменяйте запрограммированное значение. 0
50 Параметр не используется для данной модели. Не изменяйте запрограммированное значение. 1
61 Температура воды ГВС, функции защиты от замерзания (ВКЛ) °С 0 10 4
62
Температура в прямом трубопроводе, функция защиты системы
отопления от замерзания (ВКЛ)
°С 0 10 6
85 Параметр не используется для данной модели. Не изменяйте запрограммированное значение. 1
86 Параметр не используется для данной модели. Не изменяйте запрограммированное значение. 0,6
