В качестве приборов отопления предпочтительно использовать стальные панельные или алюминиевые
радиаторы. Не рекомендуется использовать чугунные радиаторы в сочетании со стальной трубой.
Перед монтажом котла следует тщательно промыть все трубопроводы системы отопления, для того чтобы
удалить оттуда все посторонние частицы, которые могут отрицательно сказаться на работе котла.
В качестве теплоносителя в системе отопления рекомендуется использовать воду. Качество используемой в
системе отопления и ГВС воды должно соответствовать следующим параметрам:
Водородный показатель РН 6-8
Жесткость общая не более 4 мг-экв/л
Содержание железа не более 0,3 мг/л
Если жесткость исходной воды превышает 4 мг-экв/л необходимо установить на входе воды в котел
полифосфатный дозатор, который обрабатывает поступающую в котел воду, защищая теплообменное оборудование
котла от отложения солей жесткости. Полифосфатный дозатор не входит в стандартную комплектацию котла и
поставляется по отдельному заказу.
Если жесткость исходной воды превышает 9 мг-экв/л следует использовать установки для умягчения воды.
Под предохранительным сбросным клапаном установите воронку для сбора воды и дренажный трубопровод на
случай утечек воды при избыточном давлении в системе отопления. На контуре ГВС нет необходимости устанавливать
предохранительный клапан, но надо быть уверенным, что давление в водопроводе не превышает 6 бар. В противном
случае необходимо установить редуктор.
Расположение патрубков для подключения коммуникаций показаны на рис.9:
А - обратный трубопровод системы отопления ¾’
В - подающий трубопровод системы отопления ¾’
С – подвод газа ¾’
D - выход горячей воды ½’ (только C.A.I. – MIX C.S.I.)
E - вход холодной воды ½’ (только C.A.I. – MIX C.S.I.)
F – крепежный кронштейн
G – шаблон для разметки отверстий перед монтажом.
3.4 Подключение к газовой сети
Перед тем как подключать котел к газовой сети, убедитесь в том, что:
- соблюдены действующие нормы и правила;
- тип газа соответствует тому, на который рассчитан котел;
- газопровод очищен от грязи.
Во избежание лишних потерь давления, присоединение к газопроводу необходимо выполнять жесткой
подводкой диаметром не менее ¾’.
Рекомендуем установить на газопровод фильтр соответствующего размера, если в газопроводе содержатся
посторонние частицы.
По окончании монтажа проверьте герметичность соединений, как предусмотрено действующими стандартами
монтажа.
3.5 Электрические подключения
3.5.1 Общие положения

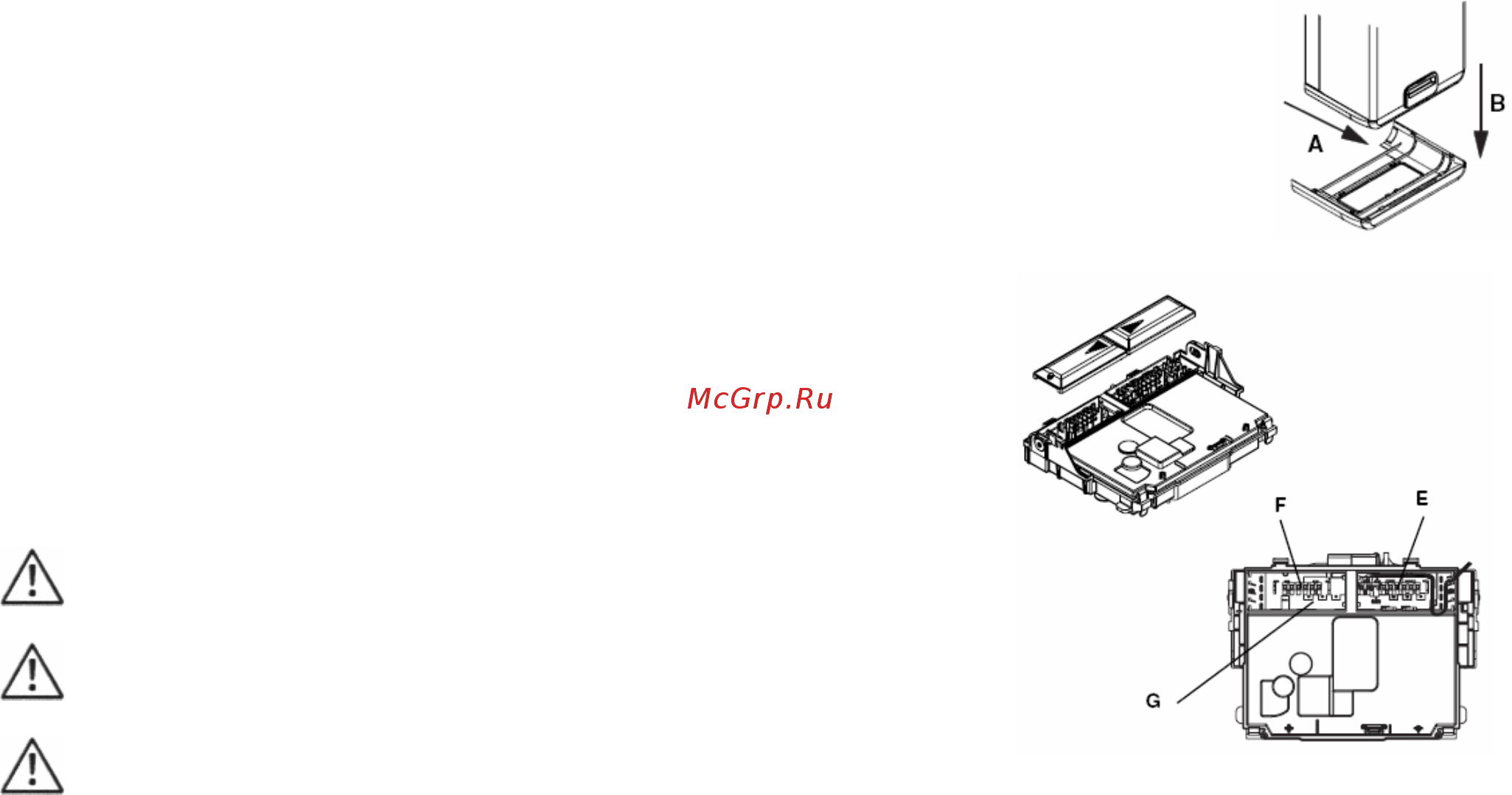

Для того чтобы получить доступ к электрическим клеммам, выполните следующую
последовательность операций:
- отвинтите винт крепления крышки, закрывающей штуцеры (С, рис. 12)
- снимите крышку, потянув ее на себя (А-В) (рис. 13)
- отвинтите крепежный винт (D) (рис. 3а) и снимите облицовку
- поднимите панель с органами управления и поверните ее вперед
- откройте крышки клеммных колодок, сдвинув их в направлении стрелок (рис. 14): Е клеммы с
напряжением 230В; F – клеммы с низким напряжением; G – подключение датчика бойлера-
аккумулятора, только MIX R.S.I. – R.A.I.)
рис. 13
Соединение с сетью электропитания должно осуществляться через
отдельный автоматический выключатель с зазором контактов не менее 3 мм.
Для работы котла требуется напряжение 230 В переменного тока с
частотой 50 Гц. Потребляемая электрическая мощность котлов составляет:
85 Вт (модели C.A.I. – R.A.I.), 120 Вт (модель 26 кВт MIX C.S.I.), 150 Вт
(модели 30 кВт MIX C.S.I. – MIX R.S.I.), и 160 Вт (модель 35 кВт MIX C.S.I.).
При подключении необходимо выполнить надежное заземление, в
соответствии с действующими нормативами. Рекомендуется соблюдать
полярность фазы и нейтрали (L – N).
Провод заземления должен быть на пару сантиметров длиннее
остальных проводов.
Запрещено использовать газопровод и/или водопровод в
качестве заземлителя для электрооборудования.
Производитель не несет ответственности за ущерб, вызванный
отсутствием заземления оборудования.
Рис. 14
Для электрического подключения используйте кабель, входящий в комплект поставки.
При замене кабеля питания, используйте кабель типа HAR H05V2V2-F, 3 x 0,75 мм
