32

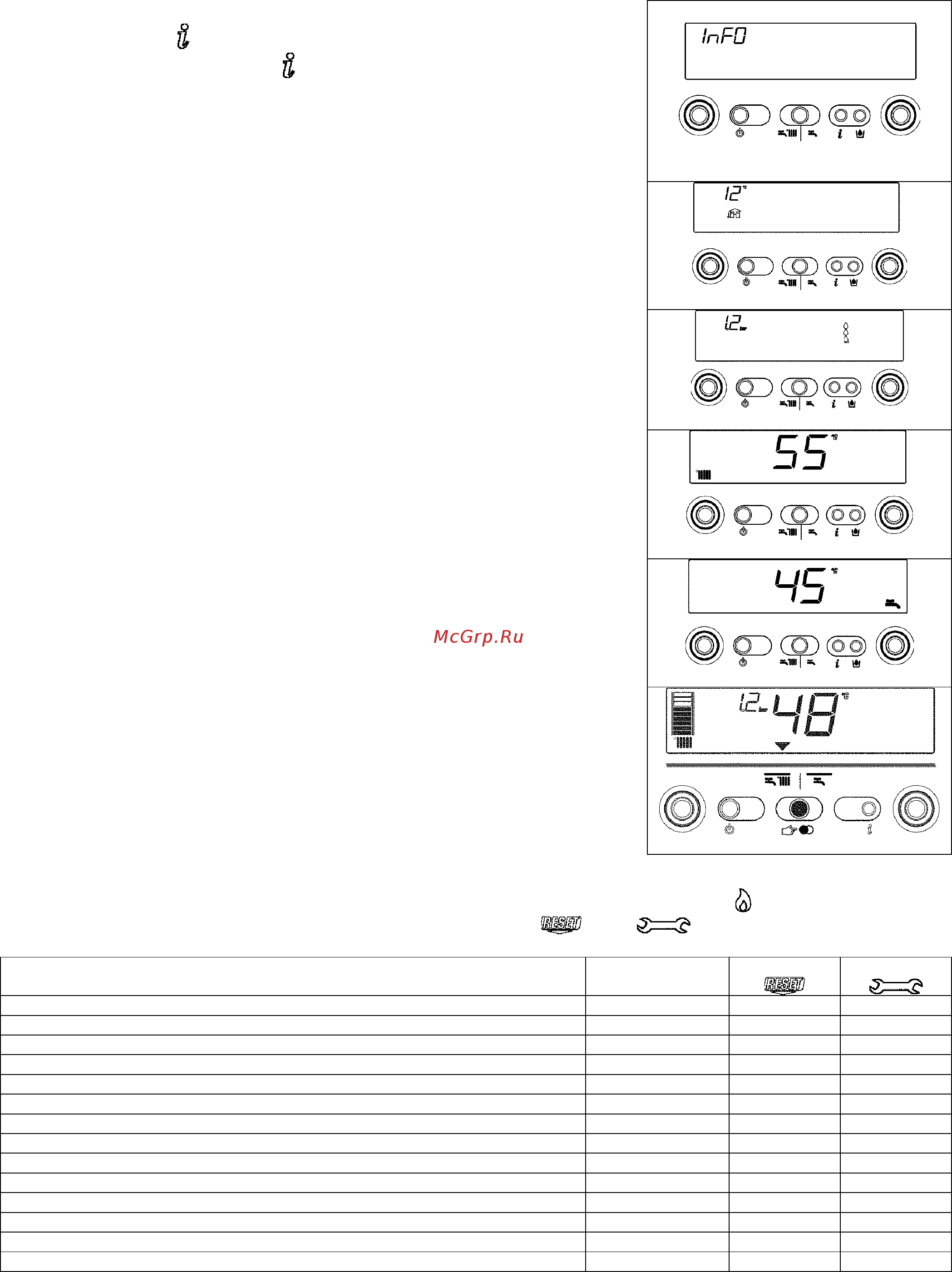

Информация
При нажатии кнопки
, дисплей погаснет и будет гореть только надпись InFO
(рис. 77). При нажатии кнопки , котел позволяет отобразить некоторую
полезную информацию, относящуюся к его работе. При каждом нажатии этой
кнопки будет отображаться следующая информация. Если не нажимать больше
эту кнопку, система автоматически вернется к стандартному отображению.
Список информации:
Info 0 Отображается надпись InFO (рис. 77)
Рис.77
Info 1 только при подключенном внешнем (уличном) датчике, отображается
уличная температура (например, 12°С) (рис. 78). Отображаемые на
дисплее значения заключены в пределах от -40°С до +40°С. При выходе
за эти пределы на дисплее отобразится “- -“.
Рис.78
Info 2 отображается давление в системе (рис. 79)
Рис.79
Info 3 отображается заданная температура отопления (рис. 80).
Рис. 80
Info 4 отображается заданная температура горячей воды (только для бойлера-
аккумулятора с датчиком (рис. 81))
Рис. 81
Функция S.A.R.A. BOOSTER
Функция S.A.R.A. BOOSTER активизируется в режиме «зима» и позволяет
быстрее набирать заданную температуру в помещении.
Рис. 82
4.2.8 Неисправности в работе котла
При возникновении какой-либо неполадке в работе, на дисплее погаснет значок пламени , отобразится мигающий
код неисправности, и появятся, одновременно, либо нет, символы
и/или . В приведенной далее таблице
описаны различные неисправности.
ОПИСАНИЕ НЕИСПРАВНОСТЕЙ
Код
неисправности
Символ
Символ
Блокировка из-за отсутствия пламени (D) 10 ДА НЕТ
Ложная симуляция пламени (D) 11 ДА ДА
Предельный термостат (D) 20 ДА НЕТ
Термостат горелки (D) (для MIX R.S.I.) 21 ДА НЕТ
Термостат дымовых газов (D) (для R.А.I.) 22 ДА ДА
Прессостат дымоудаления (D) (для MIX R.S.I.) 30 ДА НЕТ
Прессостат дымоудаления (Т) (для MIX R.S.I.) 31 НЕТ ДА
Недостаточное давление в системе отопления (D*) 40 ДА НЕТ
Недостаточное давление в системе отопления(Т*) 41 НЕТ ДА
Датчик давления воды (D) 42 ДА ДА
Электронная плата (D) 50-59 ДА ДА
Датчик температуры ГВС 1 (Т°) 60 НЕТ ДА
Датчик температуры контура отопления (Т) 71 НЕТ ДА
Термостат низкой температуры (Т) 77 ДА ДА
(D) Неисправность вызывает окончательную остановку котла.
(T) Временная. При возникновении этой неисправности, котел автоматически пытается возобновить работу.
(°) Только для внешнего бойлера-аккумулятора с датчиком. Код неисправности отображается, только когда котел находится в режиме
ожидания (stand-by).
(*) Если возникла неисправность «Недостаточное давление в системе отопление», выполните процедуру подпитки системы отопления,
описанную в главе «Функции котла».
