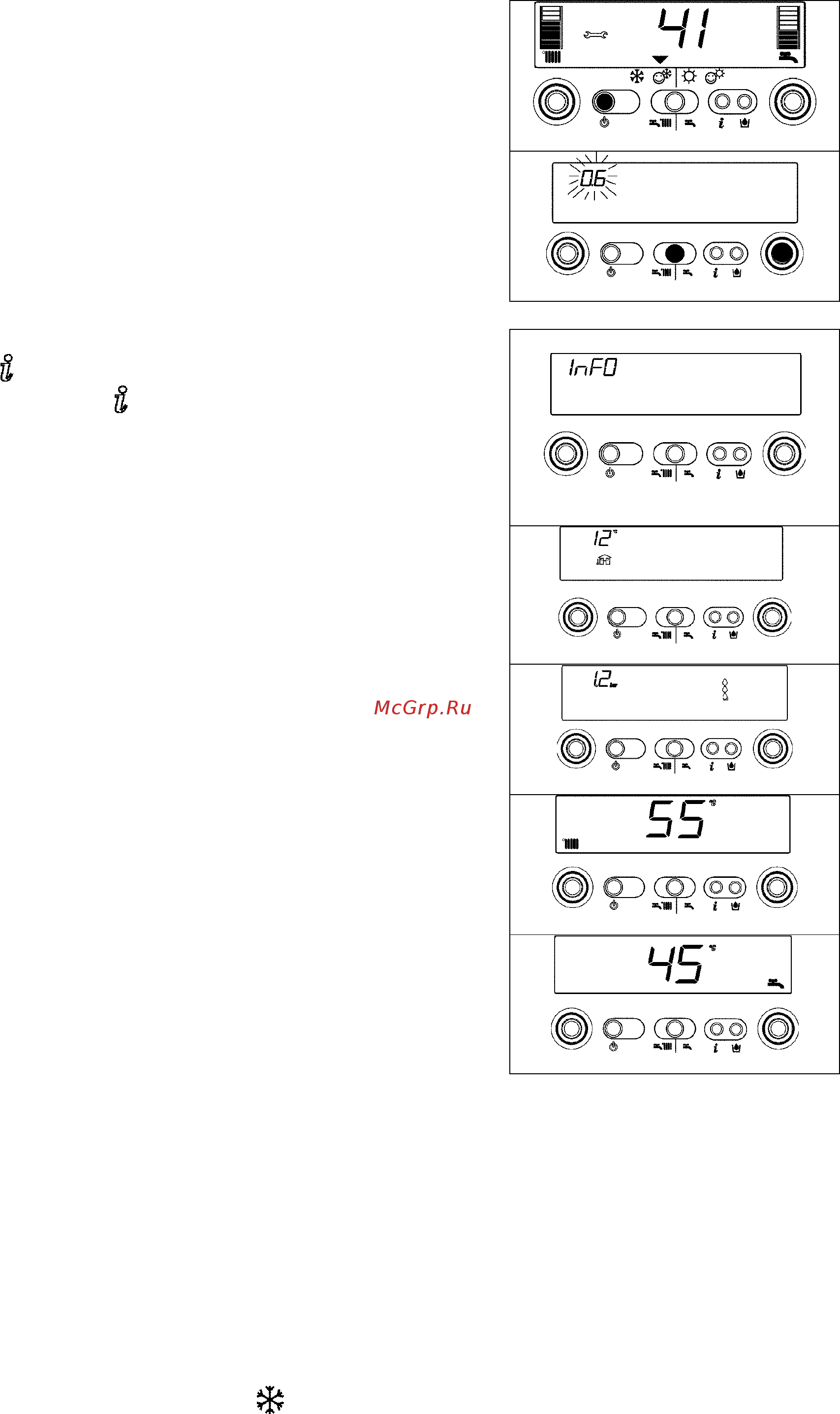

Рис. 43
Замечание: на этапе подпитки котел не выполняет другие функции (например,
если поступит запрос от системы ГВС, котел не сможет подавать горячую воду
до тех пор, пока не завершится этап подпитки).
Замечание: если минимальное значение давления в системе достигнет 0,6
бар, на дисплее начнет мигать значение давления (рис. 43). Если это значение
опустится ниже минимального аварийного уровня (0,3 бар), на дисплее
отобразится код аварии 41 (рис. 44) и будет гореть некоторое время, после чего,
если авария все еще сохраняется, отобразится код неисправности 40 (смотри
главу «Неисправности»).
Рис. 44
Информация
При нажатии кнопки
, дисплей погаснет и будет гореть только надпись InFO
(рис. 45). При нажатии кнопки , котел позволяет отобразить некоторую
полезную информацию, относящуюся к его работе. При каждом нажатии этой
кнопки будет отображаться следующая информация. Если не нажимать больше
эту кнопку, система автоматически вернется к стандартному отображению.
Список информации:
Info 0 Отображается надпись InFO (рис. 45)
Рис. 45
Info 1 только при подключенном внешнем (уличном) датчике, отображается
уличная температура (например, 12°С) (рис. 46). Отображаемые на
дисплее значения заключены в пределах от -40°С до +40°С. При выходе
за эти пределы на дисплее отобразится “- -“.
Рис. 46
Info 2 отображается давление в системе (рис. 47)
Рис. 47
Info 3 отображается заданная температура отопления (рис. 48).
Рис. 48
Info 4 отображается заданная температура горячей воды (рис. 49)
Рис. 49
Функция S.A.R.A.
(Система автоматического регулирования температуры теплоносителя).
Данная функция активизируется только при подключении к котлу датчика комнатной температуры. Если установить
температуру воды в системе отопления в диапазоне от 55 до 65°С, включится функция автоматического регулирования
температуры теплоносителя в системе отопления. Температура теплоносителя автоматически увеличивается через
равные промежутки времени до тех пор, пока не будет удовлетворять текущим потребностям отапливаемого
помещения. Данная функция позволяет котлу работать в более экономичном режиме.
Функция S.A.R.A. BOOSTER
Функция S.A.R.A. BOOSTER активизируется в режиме «зима комфорт» и позволяет быстрее набирать заданную
температуру в помещении.
Функция предварительного подогрева воды в системе ГВС
В режиме «зима комфорт» активизируется функция предварительного подогрева воды в системе ГВС. Вода из
контура ГВС находящаяся во вторичном теплообменнике постоянно находится в подогретом состоянии, что значительно
уменьшает время ожидания горячей воды при каждом ее отборе. Для снижения расхода энергии, в регионах с теплым
климатом, рекомендуется выбирать режим «зима» . В этом случае функции S.A.R.A. Booster и Предварительный
подогрев воды в системе ГВС не работают.
