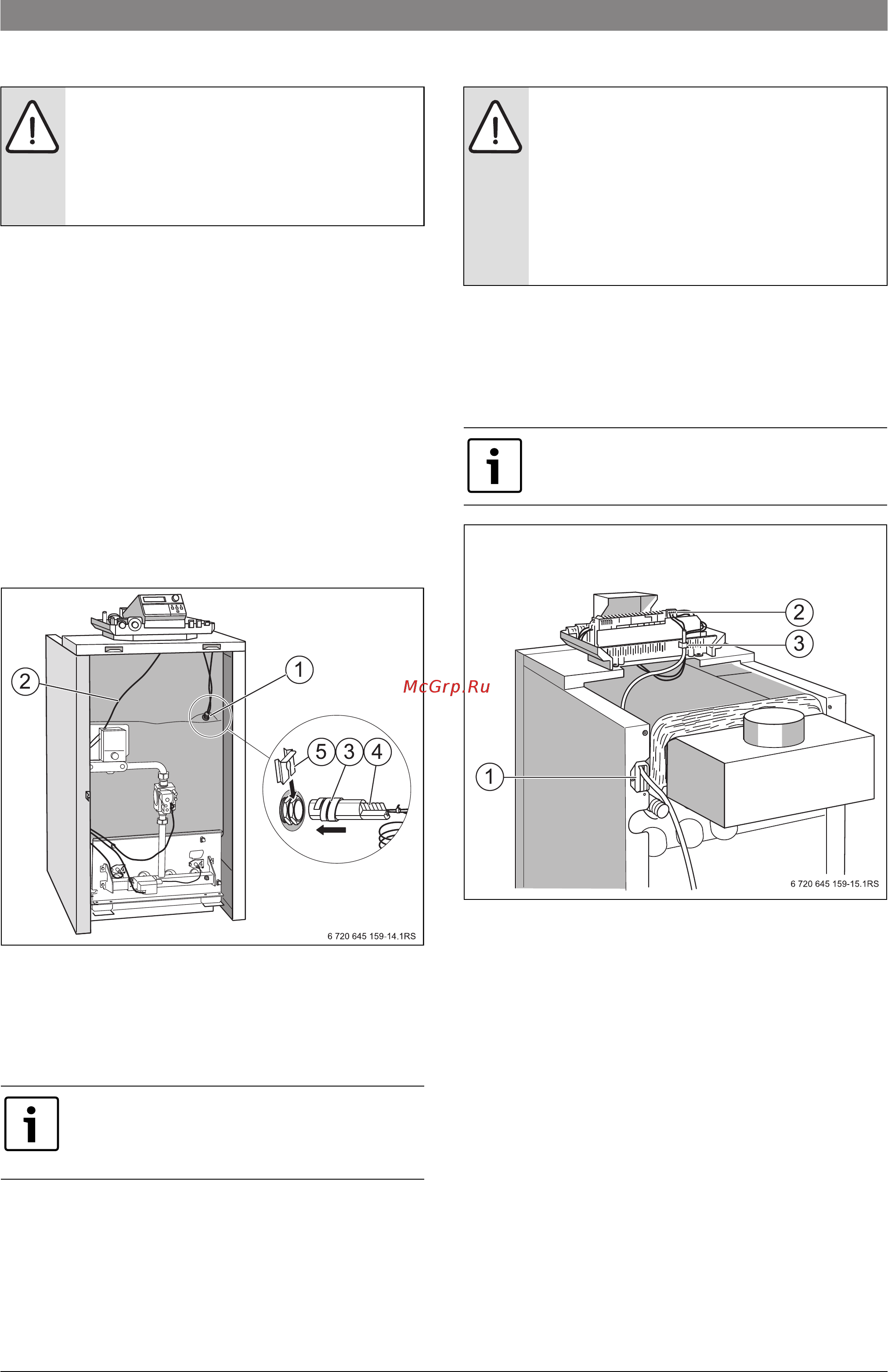

22 | Монтаж
Gaz 5000 F6 720 645 640 (2015/04)
5.7.4 Монтаж комплекта температурных датчиков
▶ Проведите капиллярные трубки датчиков температуры и, при
использовании системы управления CFB, провод датчика
температуры котловой воды под передней крышкой котла
вперёд к месту замера [1]. При этом размотайте их только на
необходимую длину.
▶ При большой длине лишнее количество капиллярных трубок и
проводов датчиков сверните в кольцо и положите на
теплоизоляцию.
▶ Проведите провод горелки [2] под передней крышкой котла
назад к подключению системы управления.
▶ Вставьте датчики температуры до упора в погружную гильзу.
▶ При этом пластмассовая спираль [3] автоматически сдвигается
назад. Компенсационная пружина [4] должна задвинуться в
гильзу.
▶ Наденьте фиксатор датчиков [5] (входит в комплект поставки
системы управления) сбоку или сверху на головку гильзы (по
стрелке).
Рис. 18 Монтаж комплекта температурных датчиков
[1] Место замера
[2] Провод горелки
[3] Пластмассовая спираль
[4] Компенсационная пружина
[5] Фиксатор датчиков
5.7.5 Подключение других электрических проводов
▶ Подведите электрические соединительные провода заказчика и
провод от реле контроля дымовых газов к системе управления
сзади через кабельный ввод [1].
▶ Выполните электрические подключения штекерных соединений
[3] системы управления в соответствии с прилагаемой
электросхемой.
Рис. 19 Подключение электрических проводов
[1] Кабельный ввод
[2] Рамка с хомутами
[3] Штекерные соединения
▶ Выполните штекерное соединение провода горелки в
соответствии с электросхемой.
▶ Лишние по длине капиллярные трубки и провода уложите на
изоляцию котла. Не перегибайте капиллярные трубки!
Фиксация проводов
Все провода закрепите хомутами (входят в комплект поставки).
1. Хомут с проводом вставьте сверху в прорезь гнезда рамки.
2. Сдвиньте хомут вниз.
3. Нажмите.
УВЕДОМЛЕНИЕ: возможно повреждение
оборудования!
Капиллярные трубки можно повредить из-за
сильного перегиба или острыми кромками.
▶ Прокладывайте капиллярные трубки аккуратно и
с большими радиусами на поворотах.
Для надёжной передачи температуры обеспечьте
хороший контакт между поверхностями датчиков в
гильзе. Используйте компенсационную пружину
( рис. 18, [4], стр. 22).
OПACHO: опасно для жизни из-за поражения
электрическим током!
Горячие части котла могут повредить электрические
провода.
▶ Следите за тем, чтобы провода не касались
горячих частей котла и прерывателя тяги.
▶ Все провода должны прокладываться в
предусмотренных для них кабельных каналах или
по теплоизоляции котла.
Штекеры можно слегка отжимать отверткой от
штекерной планки.
