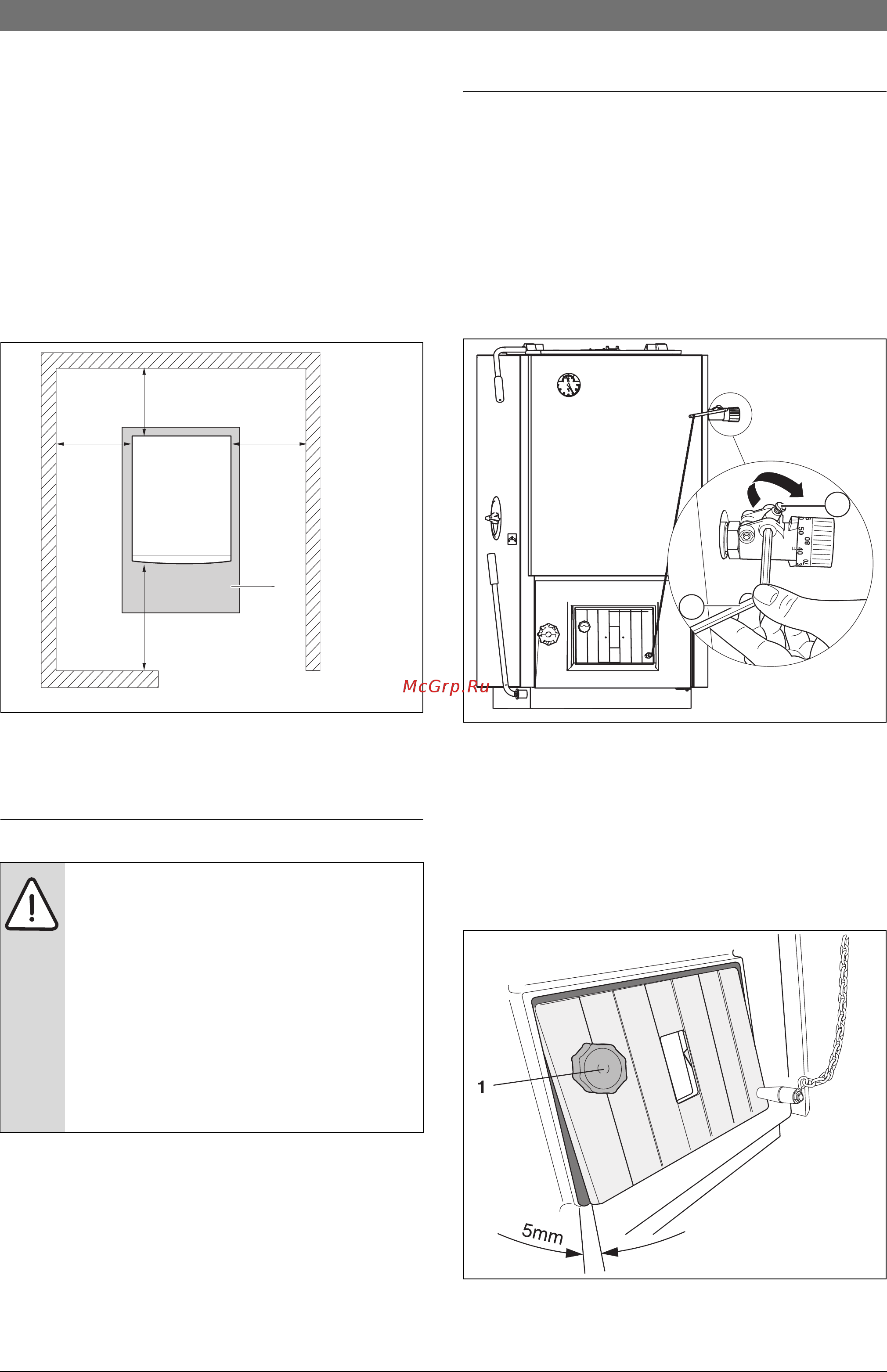

Монтаж | 13
6 720 802 356 (2012/07)Solid 2000 B
Установите котёл, выдерживая указанные расстояния
от стен, на негорючую поверхность. Основание или
фундамент должны быть ровными и горизонтальными,
при необходимости можно подложить клинья из
негорючего материала. Если фундамент неровный, то
сторона подключений (задняя сторона) может быть на
5 мм выше.
Фундамент должен быть больше опорной поверхности
котла спереди минимум на 300 мм, с других сторон
примерно на 100 мм.
Рис. 6 Расстояния от стен в помещении установки
оборудования (размеры в мм)
1 Фундамент или несгораемое основание
3.4 Расстояния до горючих материалов
3.5 Монтаж регулятора горения
Все типы котлов кроме 32D:
B Установите регулятор горения с уплотнением в
муфту 3/4" таким образом, чтобы отверстие для
конуса находилось сверху.
B Установите на регуляторе горения 30 °С. Настройка
производится по красной шкале.
B
Смонтируйте на регуляторе горения рычаг с конусом.
B Зафиксируйте конус винтом M5.
Рис. 7 Монтаж регулятора горения
1 Конус
2 Рычаг
B Прикрепите винтом цепь к воздушной заслонке и к
рычагу.
B Выставьте регулировочным винтом воздушную
заслонку так, чтобы минимальный зазор при
свободно висящей цепи составлял 5 мм.
Рис. 8 Регулировка воздушной заслонки
1 Регулировочный винт
ОПАСНО: угроза пожара из-за наличия
легковоспламеняющихся материалов или
жидкостей!
B В непосредственной близости от котла
нельзя хранить воспламеняющиеся
материалы и жидкости.
B Проинформируйте потребителя об
установленных действующими нормами
минимальных расстояниях, которые
нужно выдерживать до легко- и
трудновоспламеняемых материалов.
1
1000
600 600
600
6 720 648 407-02.1T
6 720 648 407-04.1T
1
2
