14 | Монтаж
Solid 2000 B6 720 802 356 (2012/07)
Точная настройка регулятора горения выполняется
только при первом пуске в эксплуатацию (
Æ
глава
4.5
,
стр.
24
).
У котлов типа 32D:
B Установите регулятор горения с уплотнением в
муфту 3/4" таким образом, чтобы отверстие для
конуса находилось сверху.
B Установите на регуляторе горения 30 °С. Настройка
производится по красной шкале.
B Смонтируйте на регуляторе горения шестигранную
тягу с конусом.
B Зафиксируйте конус винтом M5.
B Наденьте подъёмную тягу с внутренним и внешним
кольцами на шестигранную тягу.
B Уложите подъёмную тягу на котле под рычаг
воздушной заслонки.
B Проверьте, заходит ли подъёмная тяга в вырез
крышки.
B Зафиксируйте внутреннее и внешнее кольцо.

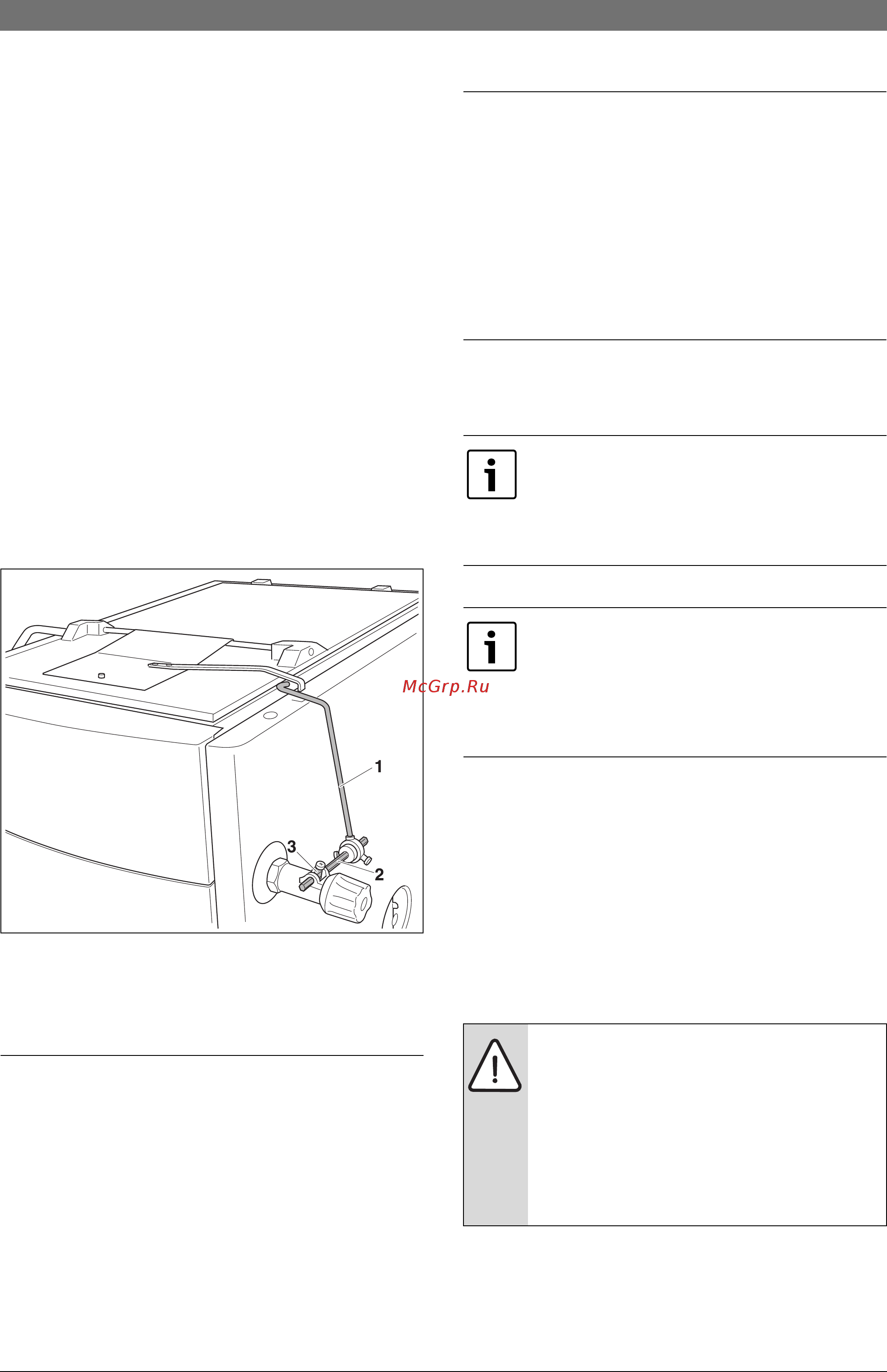

Рис. 9 Монтаж регулятора горения на котле типа 32D
1
Подъёмная тяга (с внутренним и внешним кольцами)
2 Шестигранная тяга
3 Конус
3.6 Установка рычага встряхивания
колосниковой решётки
B Вставьте рычаг встряхивания колосниковой
решётки в шестигранное отверстие на левой
стороне котла.
B Зафиксируйте рычаг шплинтом.
3.7 Установка рычага загрузочной
заслонки
Рычаг предназначен для открывания загрузочной
заслонки и для чистки.
B Вставьте рычаг в предусмотренное для этого
отверстие на загрузочной заслонке и зафиксируйте
его штифтом.
B
У типа 45D заверните ручку в отверстие заслонки.
3.8 Рекомендации по организации
подачи приточного воздуха и
подключению к дымовой трубе
3.8.1 Подсоединение отвода дымовых газов
Хорошая тяга в дымовой трубе является основным
условием правильной работы котла. Она существенно
влияет на производительность и экономичность котла.
Котёл можно подсоединять
только к дымовой трубе с
необходимым разрежением
– см. технические
характеристики (
Æ
таблица
5
, стр.
10
).
Для расчета берётся весовой расход дымовых газов
при общей номинальной теплопроизводительности.
Действительная высота дымовой трубы считается от
входа дымовых газов в трубу (Æ таблица 7, стр. 15).
B Смонтируйте соединительный участок дымовой
трубы с люком для чистки.
Котёл всасывает воздух, необходимый для
горения, из окружающей среды.
B
Устанавливайте и эксплуатируйте котёл
только в помещениях с
постоянно
хорошей вентиляцией
.
Подключение котла к дымовой трубе
должно выполняться в соответствии с
местными правилами строительного
надзора и по согласованию с
организацией, занимающейся
обслуживанием дымовых труб.
УВЕДОМЛЕНИЕ: возможно повреждение
оборудования из-за недостаточной тяги!
B Соблюдайте необходимое разрежение
в дымовой трубе (Æ таблица 5, стр. 10)
(допуск ±3 Па).
B
Установите ограничитель тяги, чтобы
ограничить
разрежение в дымовой
трубе
.
